接地电阻测量的电位下降法介绍

发布时间:2022-07-22 14:18:11 浏览次数:3650

  测量接地电阻最常用的方法之一是电位下降法。它基于 IEEE 标准,适用于传输线结构。该方法包括一个接地电极和两个电气独立的测试电极。电极是(P)电位和(C)电流,它们必须是电气独立的。


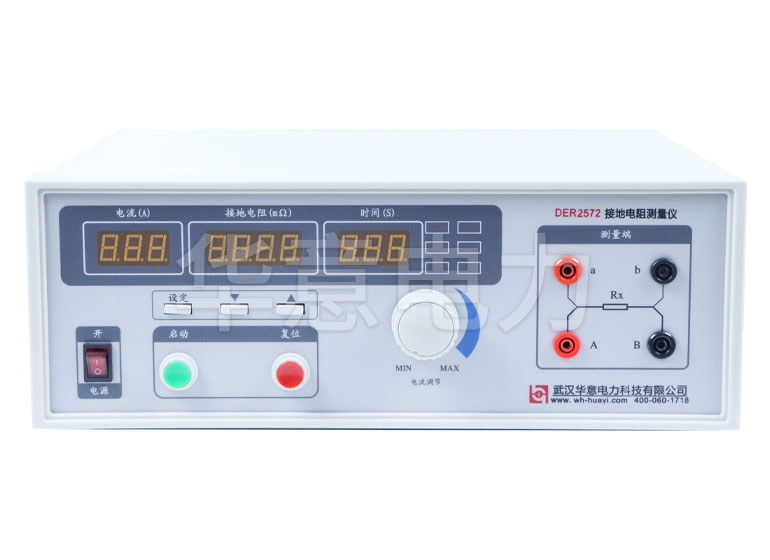

  它考虑了三个接地触点,1) 接地电极,2) 电流探头 3) 电压探头。因此,数字接地测试仪将电流注入被测塔脚接地电极。交流电 (I) 通过外电极 (C),由内电极 (P) 在内外电极之间的中间点测量电压。电流从大地流向远程电流探头并返回到测试仪。随着电流的流动,会发生电压降。该电压降与电流量和接地电极的电阻成正比。


  几个位置通过在测试和电流下以固定间隔(每个等于 10% 距离)移动电压探头来计算电阻。数字接地测试仪的显示屏显示电阻值。接地电阻可以通过简单地使用欧姆定律 R=V/I 来计算。对于接地电阻,关键因素是将辅助测试电极 C 放置在远离被测接地电极的位置,以确保(辅助测试电极)P 位于接地系统和另一个测试电极的电阻区域之外.


  电站等大型接地系统的坡度法。在这种方法中,可以计算出实际电阻。星三角法非常适用于具有大型系统或岩石地形的区域,在这些区域放置测试电极会有困难。在星三角法中,三个测试电极位于等边三角形的角上,接地系统位于中心。测量相邻电极之间、每个电极与接地系统之间的总电阻。四电位法或温纳法与电位下降法类似,只是测量次数是用不同位置的电压电极,用一组方程计算系统的理论电阻。因此,不同的地区适用不同的方法。


  接地测试仪是故障排除工具,可帮助您保持正常运行时间。作为预测性维护计划的一部分,所有接地和接地连接都需要至少每年检查一次。定期检查时将接地电阻提高到20%以上,以确保对问题根源进行调查,并通过更换或增加接地棒到接地系统进行纠正以降低电阻。接地电阻曲线在 10 欧姆和 20 欧姆之间变化。土壤识别、接地和密集现场测量表明,土壤电阻率值取决于土壤类型。在岩石地区,可以通过(精心设计的)地垫的埋地网络或埋地平衡地线的网络来降低电阻,以减少雷击的影响。
