DS-V 带电电缆识别仪

DS-V 带电电缆识别仪

用于将某一特定电缆从一束电缆中识别出来的专用仪器,以克服施工现场经常发生的因试扎错误或锯错电缆所造成的重大停电事故或人身安全事故,大大提高施工、维修效率,是普通电缆识别仪的升级换代产品。可交直流两用工作更方便现场使用。

参考标准:DL/T 409-2005

  • 感应钳,大径口,各种电缆随便夹
  • 配备发射卡钳,通过卡钳耦合的方式实现带电识别的功能,一机多用
  • 接收机,高度灵敏,信号识别更精准
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

DS-V 带电电缆识别仪是根据高压电缆施工安装及维护人员所急需解决的多条电缆现场识别问题,参考国外先进技术,在电磁场理论的指导下,采用现代电子技术及工装工艺技术研制而成的。

主要用于现场多条电缆的准确识别,以克服施工现场经常发生的因试扎错误或锯错电缆所造成的重大停电事故或人身安全事故,大大提高施工、维修效率,是普通电缆识别仪的升级换代产品。本产品可交直流两用工作更方便现场使用。

产品别称:带电电缆识别仪,电缆识别仪,识别仪,电缆故障,电缆故障测试仪,电缆故障识别仪。

DS-V 带电电缆识别仪技术参数 Technical Parameter
型号DS-V
名称带电电缆识别仪、电缆识别仪、高压电缆识别仪、10kV电缆识别仪、35kV电缆识别仪、地埋电缆带电识别仪
识别电缆高压电缆识别、低压电缆识别
工作模式电缆带电识别、电缆不带电识别
供电方式直流供电
等级高压(10KV电缆、35KV电缆)、低压(200V电缆、380V电缆、长距离导线)
识别精度100%

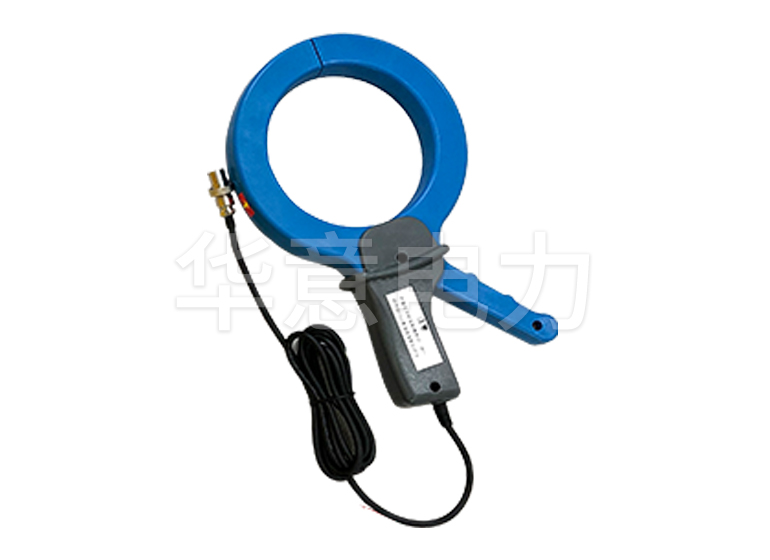

识别钳φ120mm,适用于各种(高压、低压、单芯、多芯)电缆进行(带电或停电)的识别工作

发射机输出信号:输出四种频率815Hz、8kHz、33KHz、83 KHz
输出功率:恒功率输出,低、中、高三档,最大15瓦
输出模式:耦合感应式、直接输入式
阻抗显示:100000欧以内
显示界面:大屏液晶图形显示,自带背光
电源:标准1号1.2V充电电池6节,待机时间大于8小时,电量提示
过热过流:自动保护
工作温度:-20℃—50℃

接收机接收频率:接收五种不同频率分别是815Hz、8kHz、33KHz、83 KHz、50Hz
接收模式:耦合钳
信号界面:数字、光栅、声音三种界面同时提示信号强弱
显示界面:大屏液晶图形显示,自带背光
增益控制:手动调节,动态范围000——100db
探测长度:直连电缆时,最长15KM。耦合电缆时,一次耦合可测3Km,多次耦合无限远
电源:标准5号1.2V充电电池6节,充放电500次。待机时间:大于12小时,电量提示
过热过流:自动保护
工作温度:-20℃—40℃
钳口闭合时内径≥125mm
功率1.0KVA(断续瞬时)
识别方式以表针摆动方向来判断
重量5.8kg
外形尺寸300×300×180mm3

附件清单

序号名称数量

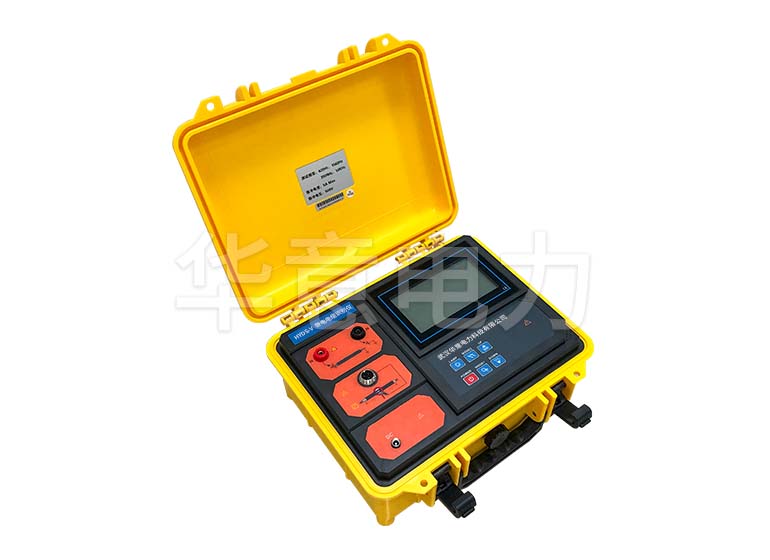

1电缆识别仪电源1台

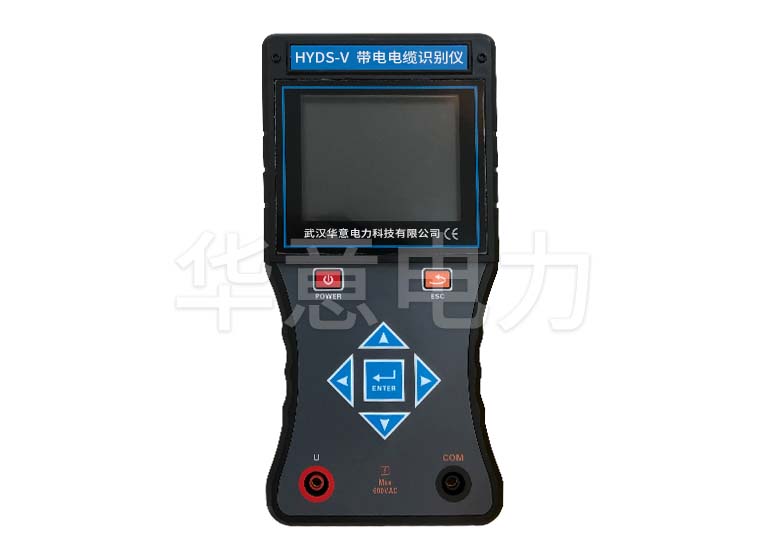

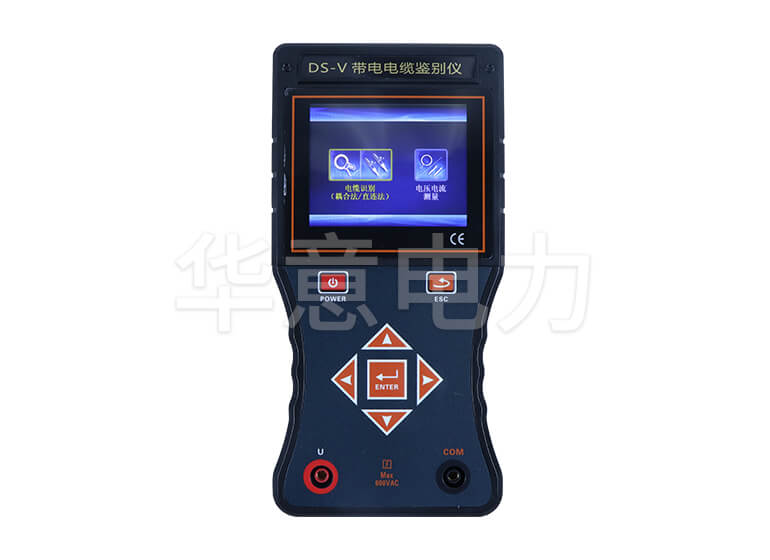

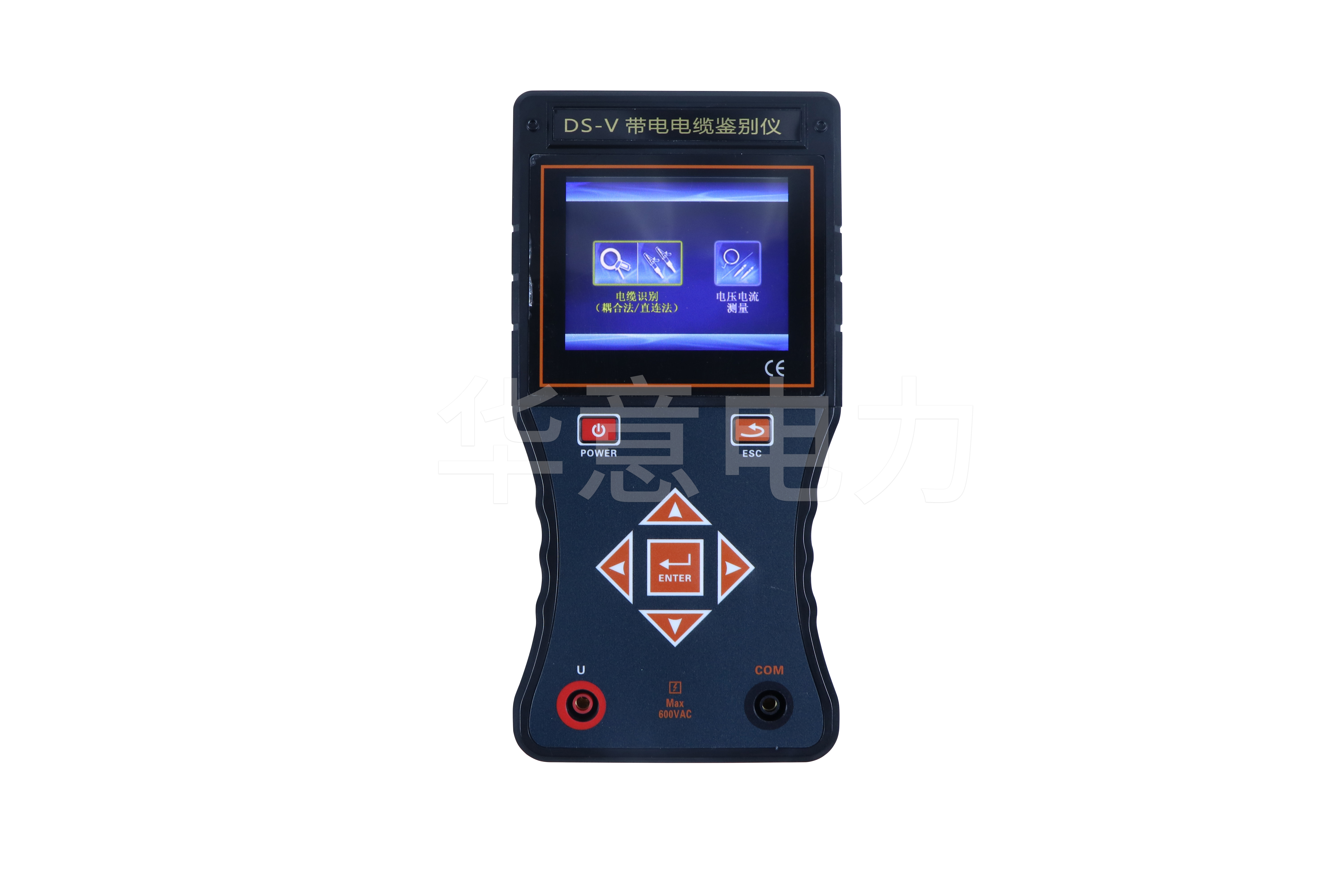

2电缆识别仪手持接收机1台

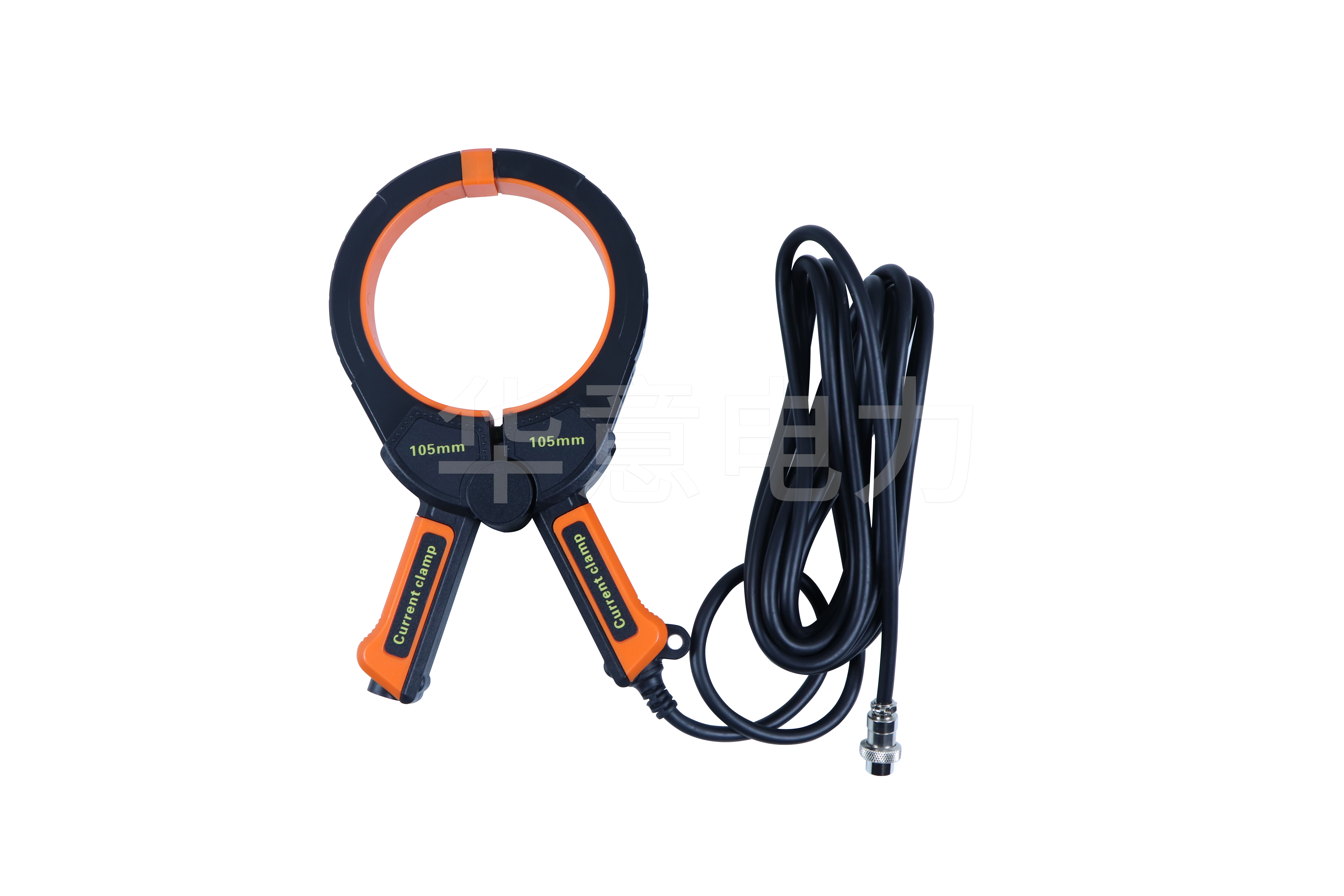

3带电电缆信号发射钳1个

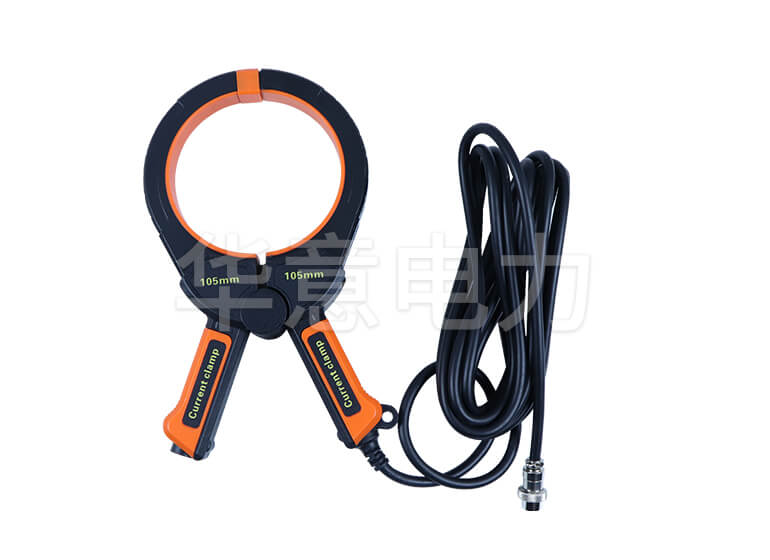

4接收钳(检测钳)1个

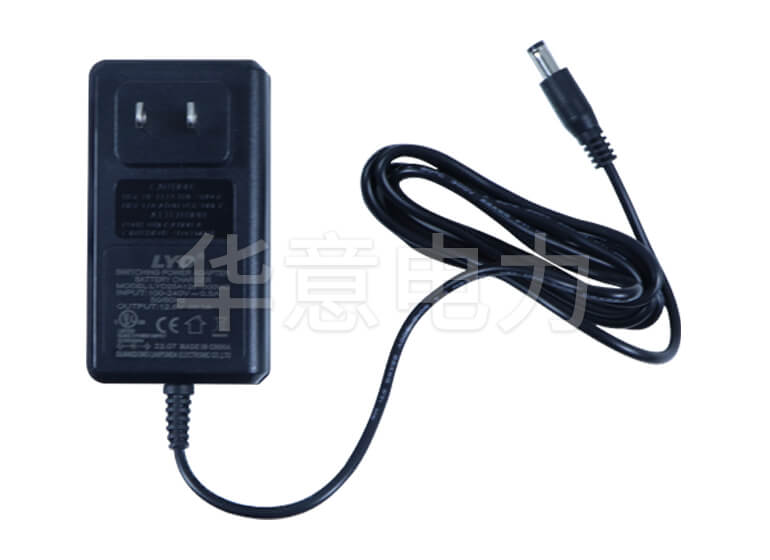

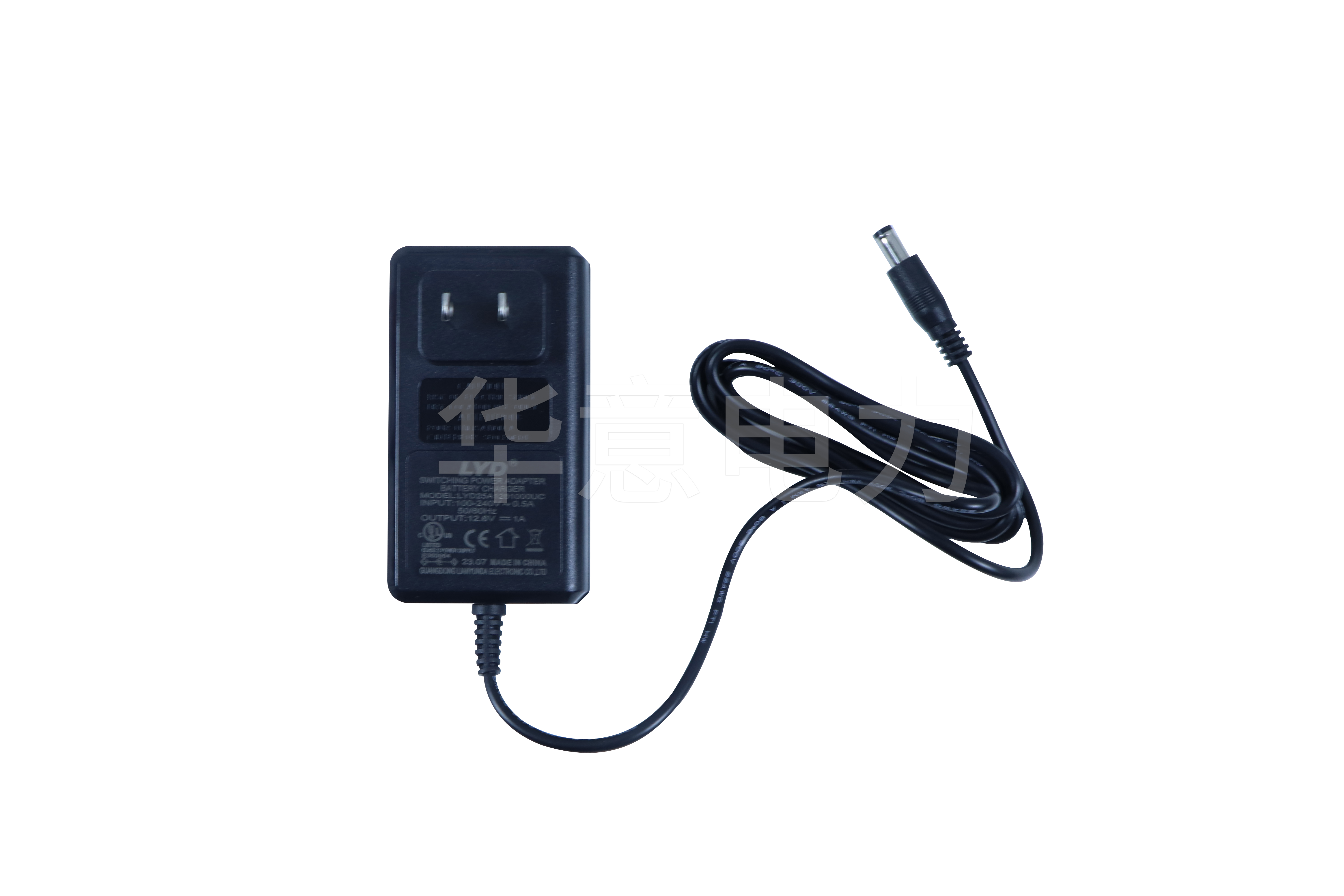

5电源线1根
6Φ5×20 4A保险丝2只
7说明书1本
8检查报告1份
9合格证1张

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

DS-V 带电电缆识别仪特点优势Selection Reference

1、识别准确无误、大识别钳口适合各种电缆、操作极为简单、指示清楚直观、主、辅件便携、美观、手感好、整机工作可靠不怕短路、电源输出频率可调、接收机灵敏度可调;

2、同时兼具带电电缆识别及停电电缆识别两大功能;

3、 运行状态的电缆下在线识别,极大地提高了工作效率,减少了停电所造成的经济损失,不需断开运行电缆两端与配电设备的连接,保证了电气设备的正常运行;

4、 采用间接耦合方式,操作者与电缆不存在电气上的接触,极大程度保证了操作者的安全;

5、 直流供电、每次充电待机时间大于8小时,现场使用非常方便;

6、 带电电缆识别仪具有大钳口ф120适合各种截面积的电缆识别;

7、 数字、光栅、声音三种界面同时提示信号强弱,识别直观;

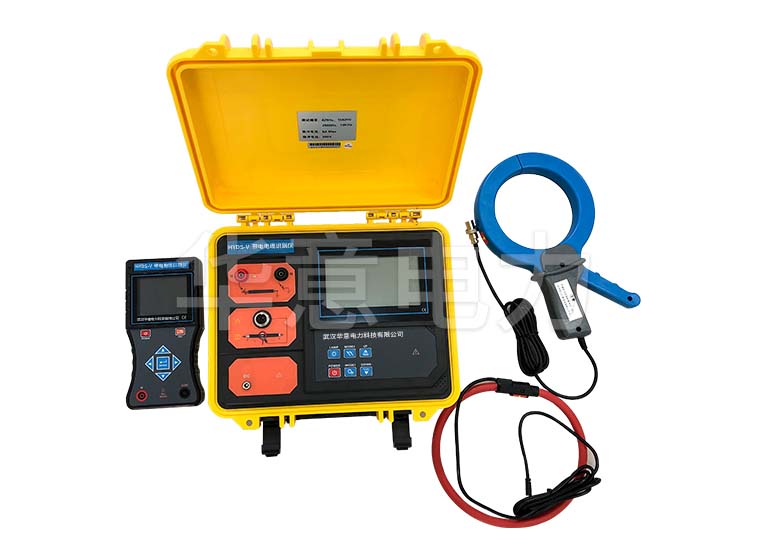

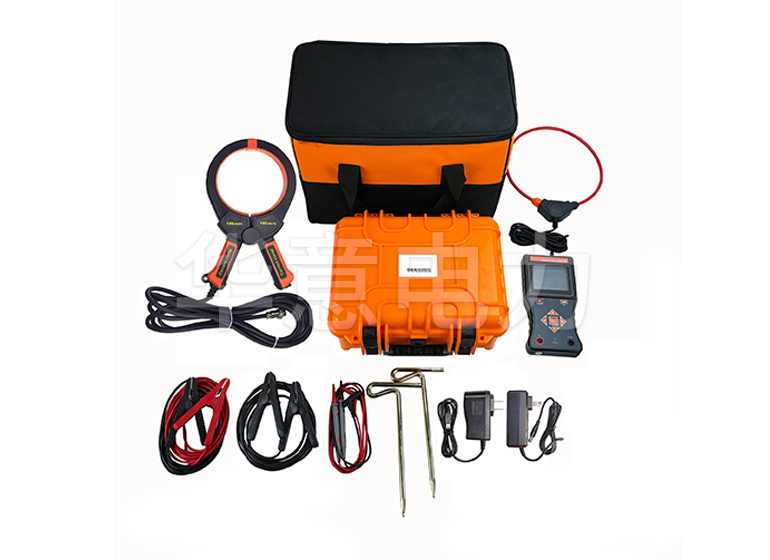

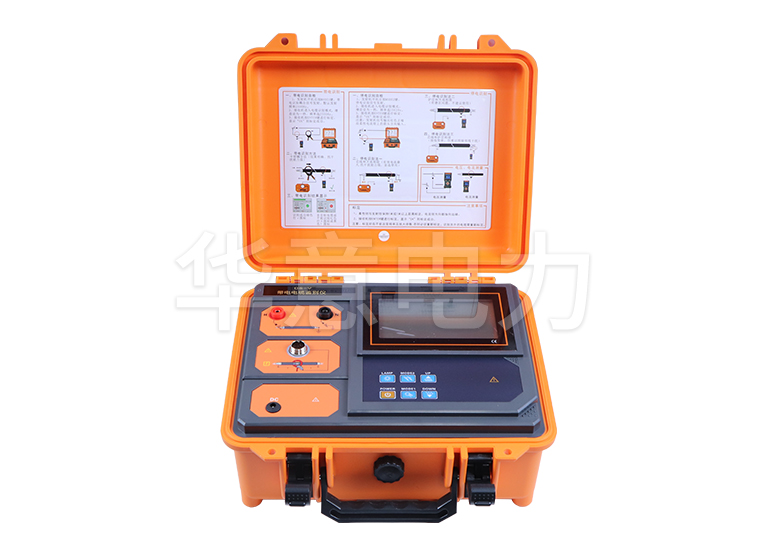

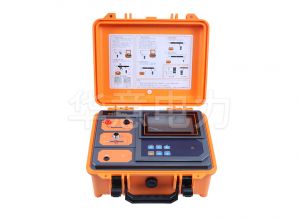

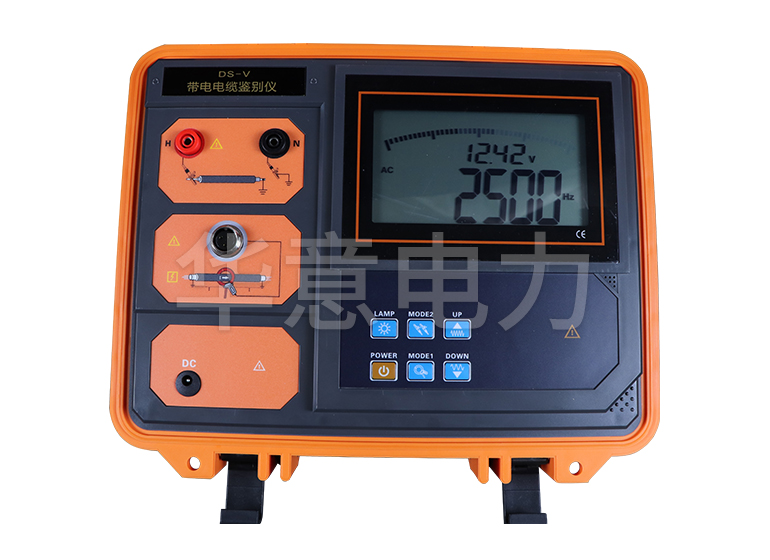

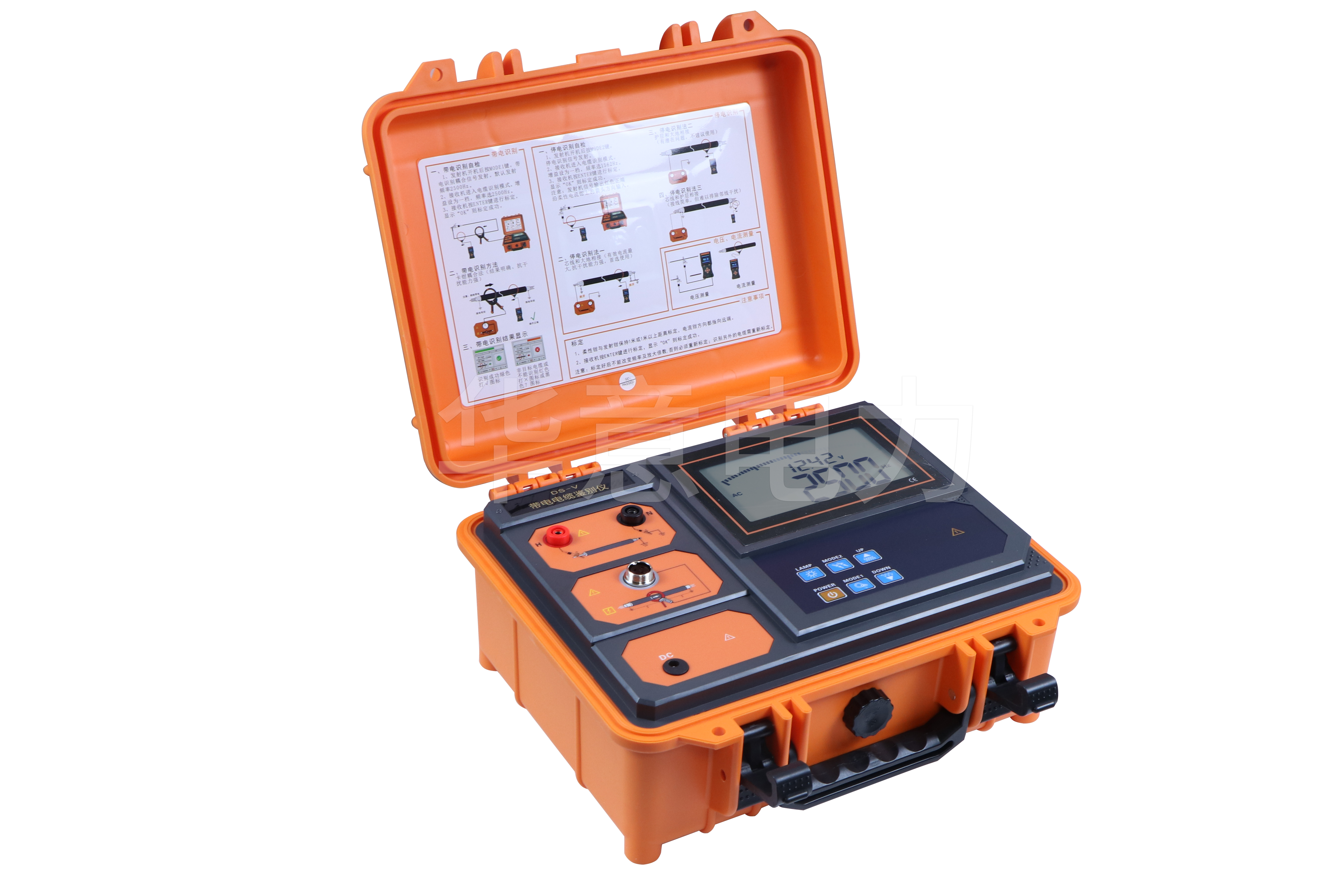

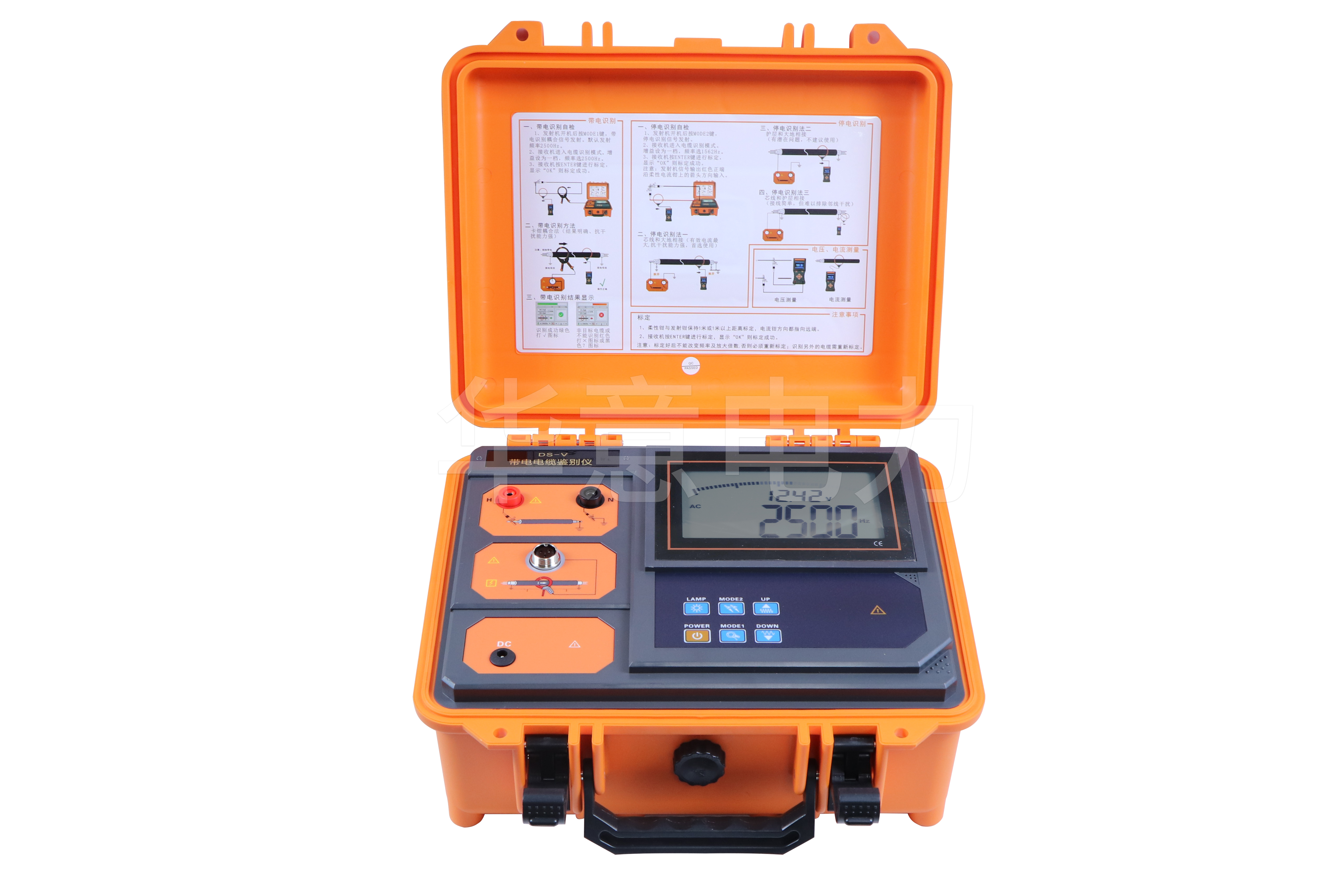

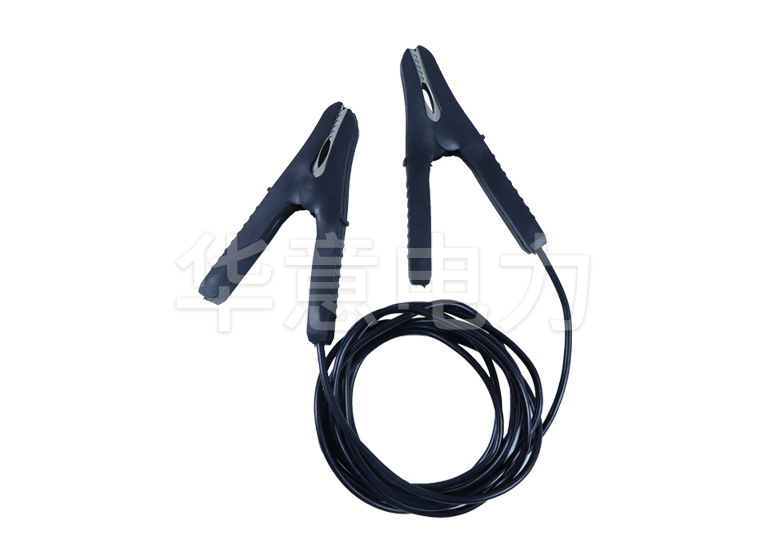

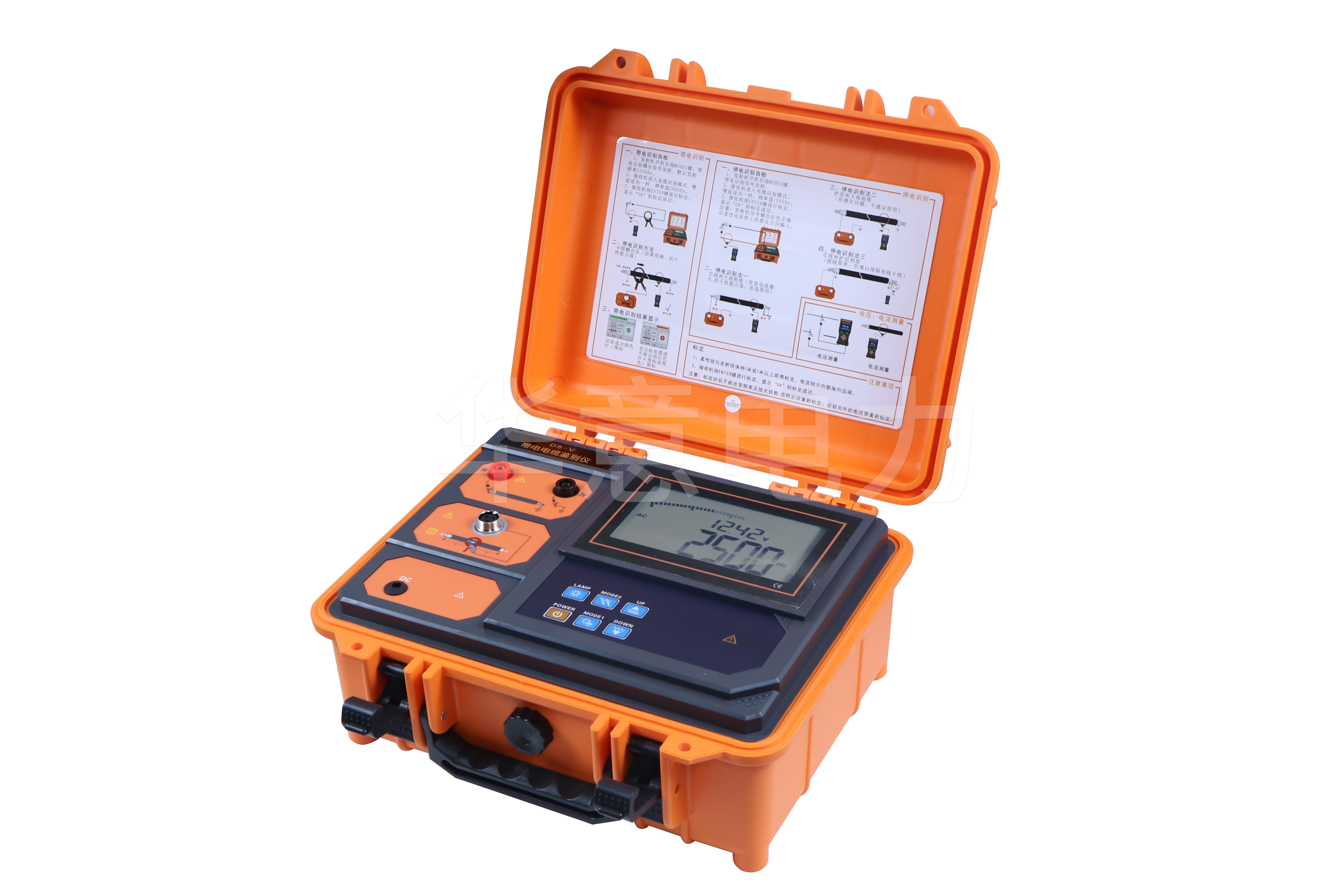

DS-V 带电电缆识别仪产品图集 Product Atlas
