HGQC-H 电容式电压互感器现场校验仪

HGQC-H 电容式电压互感器现场校验仪

适用于电力试验中对电压互感器的误差(比差、角差)的测量,电磁式与电容式电压互感器现场测试仪(以下简称测试仪)具有在低电压情况下测量出高电压工作情况下的实际误差,单台设备即可满足现场电磁式与电容式电压互感器误差的测量。

参考标准:JJG314-2010,JJG1021-2007

  • 无需升压源、标准互感器、负荷箱,采用电压互感器负荷曲线外推法原理
  • 具有极性、变比、接线检查功能
  • 一次接线完成全部测试,提高工作效率,避免操作失误、确保安全
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

对HGQC-H GIS 电磁式(PT)与电容式电压互感器(CVT)进行误差校验时,测试接线复杂,所需的设备种类繁多,而且设备都很笨重,现场搬运非常困难。电磁式与电容式电压互感器现场测试仪(以下简称测试仪)具有在低电压情况下测量出高电压工作情况下的实际误差,单台设备即可满足现场电磁式与电容式电压互感器误差的测量。可以覆盖6KV/100V、6KV/ /100V/ 、10KV/100V、10KV/ /100V/、35KV/100V、35V//100V/、110kV/100V、110kV//100V/、220kV/100V以及220kV/ /100V / 变比的电力电磁式与电容式电压互感器的测量。仪器在设计时引入了一些新的思想,采用了异频电源技术、通用平台技术、电压仿真负荷、内部高准确度电压互感器和自升压电源等。使用户在使用该仪器时感到更加方便、快捷、高效。仪器采用WINCE系统,人性化彩色触摸屏操作,人机界面直观、方便。

产品别称:GIS 电磁式与电容式电压互感器现场测试仪、GIS 电磁式与电容式电压互感器现场校验仪、电容式电压互感器现场校验仪。

HGQC-H 电容式电压互感器现场校验仪技术参数 Technical Parameter

环境条件温度(5~40)℃
相对湿度<80%(25℃)
海拨高度<4500m
电源频率50±0.5Hz
被测电压互感器类型GIS电磁式(PT)、电容式电压互感器(CVT)
误差测量准确度0.05%
分压比测量准确度0.5%
分压电容测量准确度2%
直流电阻测量准确度0-0.1Ω3%
0.1-501%
内部标准电压互感器部分变比范围6kV/100V、6kV/√3 /100V/√3
10kV/100V、10kV/√3 /100V/√3
35kV/100V、35kV/√3 /100V/√3
110kV/100V、110kV/√3 /100V/√3
220kV/100V、220kV/√3 /100V/√3
准确度等级0.02%
校验仪检定部分电压范围0-100V (百分表误差 0.5%)
比差0.001%-3% (100V)
角差0.00′-50′(100V)
误差△X=±(2%×X+2%×Y±2 个字)
△Y=±(2%×X+2%×Y±2 个字)
导纳0.1mS-99.9mS
误差△X=±(2%×X+2%×Y±2 个字)
△Y=±(2%×X+2%×Y±2 个字)
外形尺寸(mm)496*394*185
重量(kg)14.0

附件清单

序号名称数量
1主机
1台

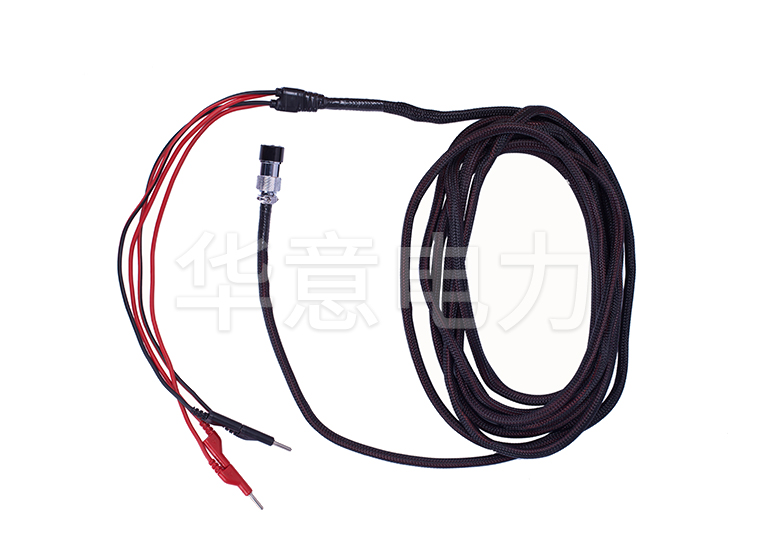

2黑色耐磨护套四芯线航空插1根(仪器专用)
3黑色耐磨护套两芯线航空插头1根(仪器专用)

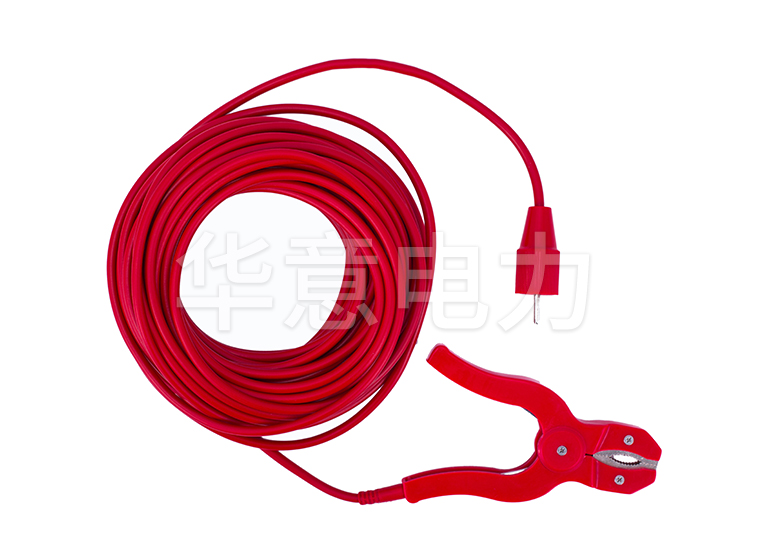

4红色高压线1根
5黑色高压线1根

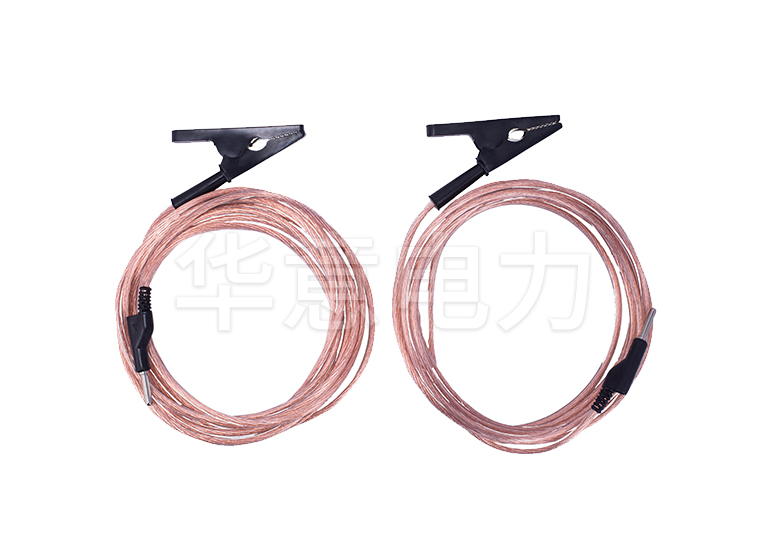

6透明接地铜线插头1根

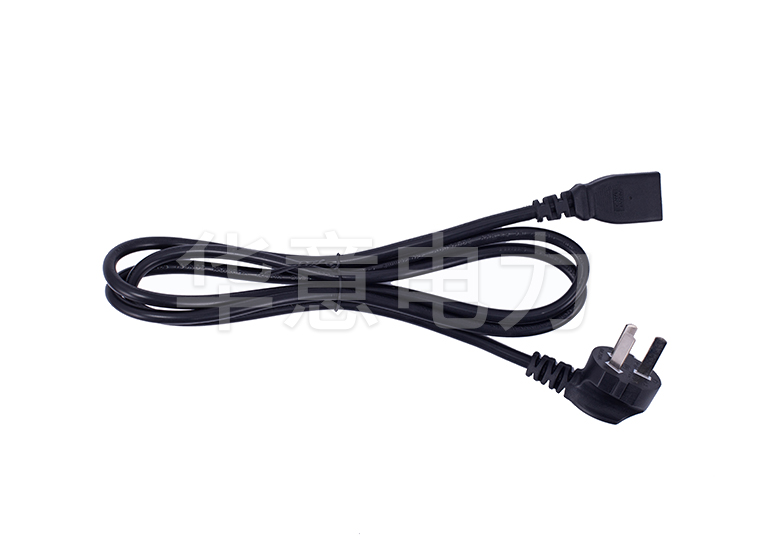

7电源线1根

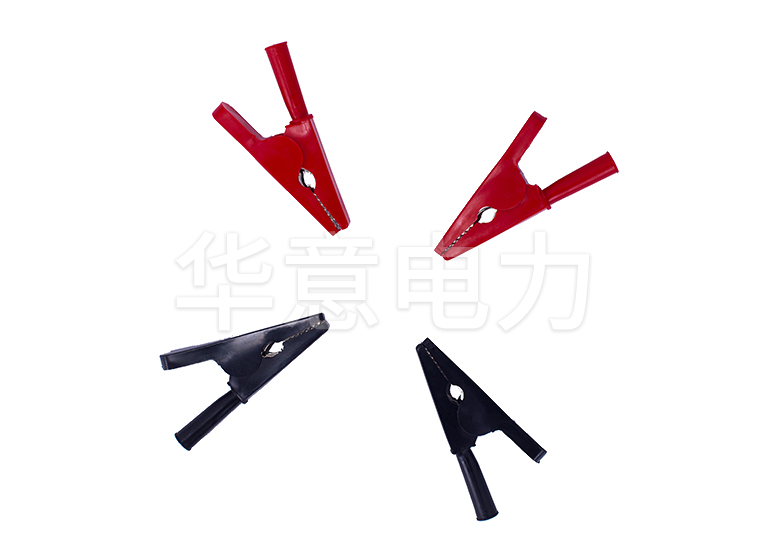

8测试夹红黑各四个
9
保险管220V3个

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

HGQC-H 电容式电压互感器现场校验仪特点优势Selection Reference

1、无需升压源、标准互感器、负荷箱,采用了电压互感器负荷曲线外推法原理,单台仪器即可实现现场测试GIS 电磁式电压互感器(PT)和电容式电压互感器(CVT)的20%、50%、80%、100%、120%的满载和轻载负荷下的比差和角差。测试结果完全满足国家互感器检定规程;

2、单台测试仪即可完成对GIS 电磁式电压互感器(PT)和电容式电压互感器(CVT)误差(比差、角差)的测量。同时可以测量CVT的电容分压比、分压电容、中间PT变比、中间电压、直流电阻等;

3、具有极性、变比、接线检查功能;

4、一次接线完成全部测试,提高工作效率,避免操作失误对人身及仪器的损伤,确保安全;

5、具有测试速度快、处理信息量多和存储容量大(可存储百万条数据)的特点。内存为16G,可以存储百万组数据;

6、测试仪采用了变频技术、数字化处理,现场抗干扰能力强;

7、测试过程最大电压不超过4KV,并采取各种保护措施,确保人身安全及设备安全、可靠;

8、测试过程操作简单;

9、仪器采用WINCE系统,人性化彩色触摸屏操作,同时也可使用鼠标操作仪器,人机界面直观、方便;

10、仪器具备双USB通讯口,可将仪器内部数据导入U盘极大的方便现场数据管理。同时也可使用鼠标操作仪器;

11、仪器内附接线图,简单、直观,现场使用对照接线即可保证一次性正确完成测试接线,减少准备工作时间;

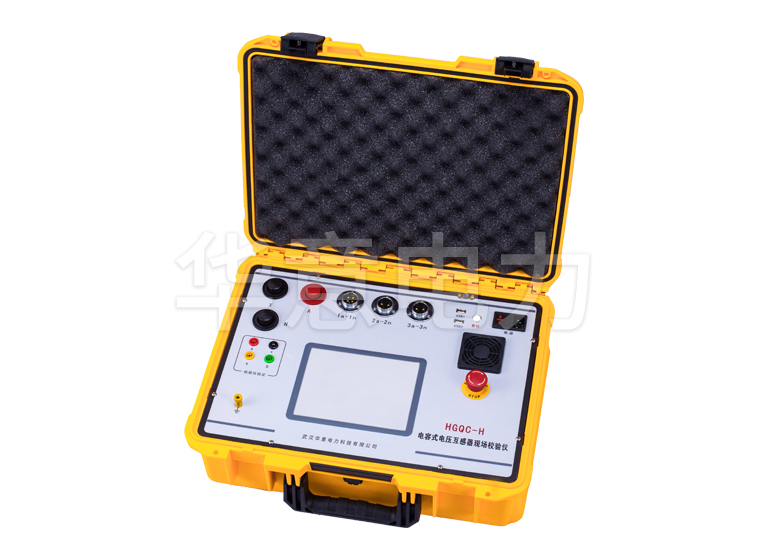

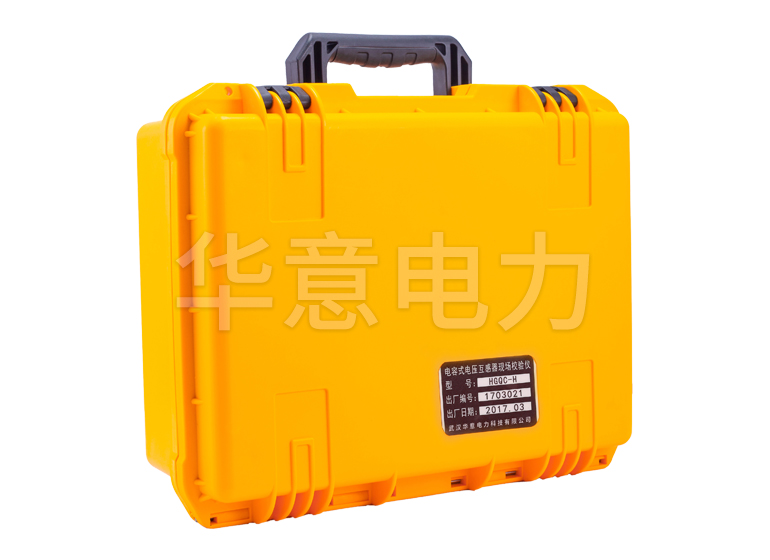

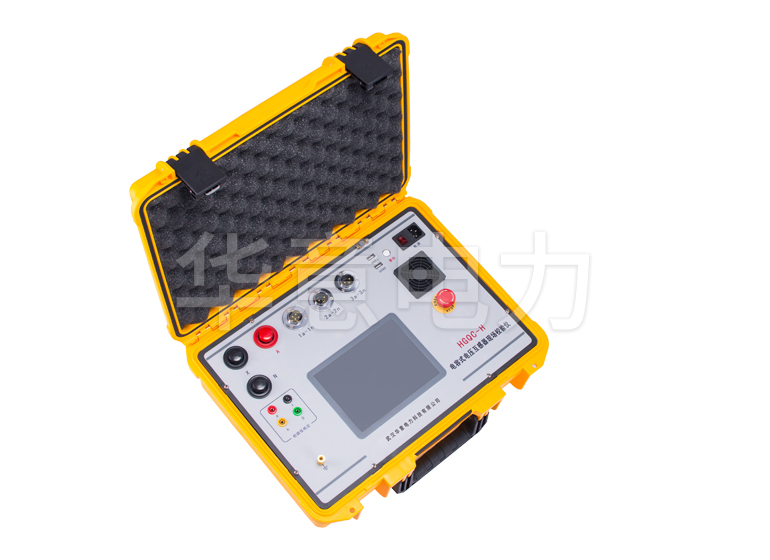

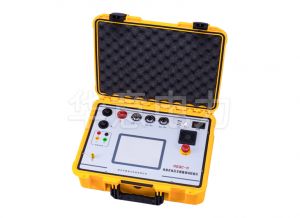

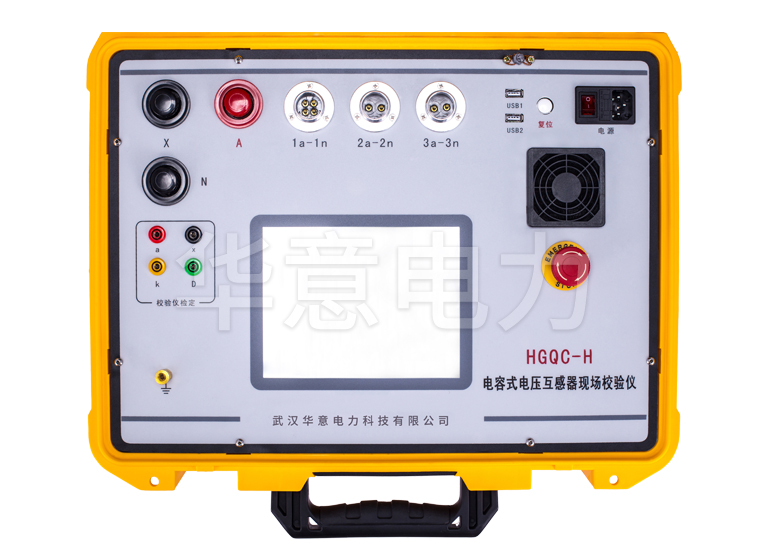

HGQC-H 电容式电压互感器现场校验仪产品图集 Product Atlas
