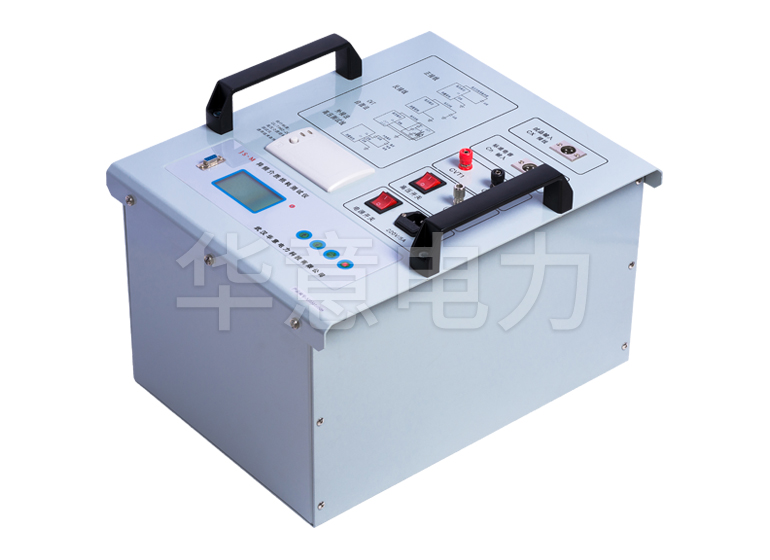

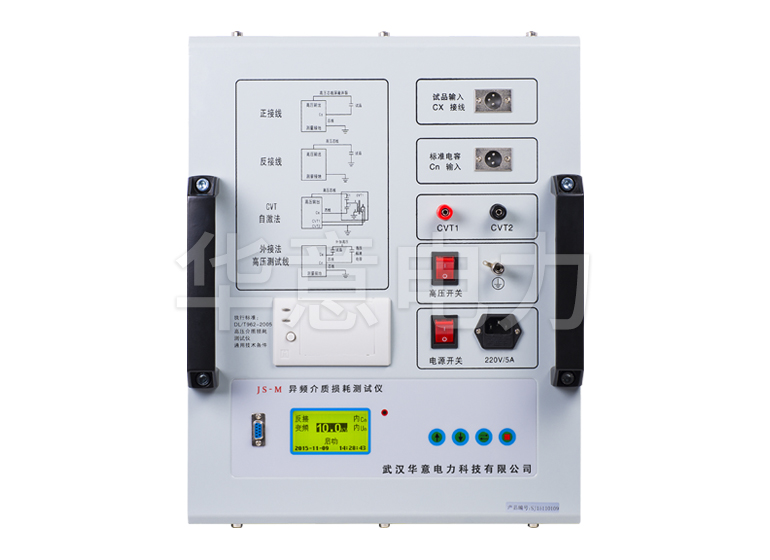

JS-M 异频介质损耗测试仪

JS-M 异频介质损耗测试仪

介损测量是绝缘试验中很基本的方法,可以有效地发现电器设备绝缘的整体受潮劣化变质,以及局部缺陷等。在电工制造、电气设备安装、交接和预防性试验中都广泛应用,适用于受潮劣化变质,局部缺陷,电工制造、设备安装、交接和预防性试验。

参考标准:DL/T962-2005

  • 采用了变频技术、消除强电场干扰、保证准确测量
  • 自动频率变换、模/数转换
  • 采用ivddv技术,实现CVT测试功能、高电压介损等功能
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

介损测量是绝缘试验中很基本的方法,可以有效地发现电器设备绝缘的整体受潮劣化变质,以及局部缺陷等。在电工制造、电气设备安装、交接和预防性试验中都广泛应用。变压器、互感器、电抗器、电容器以及套管、避雷器等介损的测量是衡量其绝缘性能的最基本方法。HTJS-M异频介质损耗测试仪突破了传统的电桥测量方式,采用变频电源技术,利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算;达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便;电源采用大功率开关电源,输出45Hz和55Hz纯正弦波,自动加压,可提供最高10千伏的电压;自动滤除50Hz干扰,适用于变电站等电磁干扰大的现场测试。广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。

产品别称:介损测试仪、抗干扰介损测试仪、全自动介损测试仪、异频介损测试仪、异频介质损耗测试仪、抗干扰介质损耗测试仪、全自动介质损耗测试仪。

JS-M 异频介质损耗测试仪技术参数 Technical Parameter


准确度

Cx±(读数×1%+1pF)
tgδ±(读数×1%+0.00040)
抗干扰指标变频抗干扰,在200%干扰下仍能达到上述准确度


电容量范围

内施高压3pF~60000pF/10kV、60pF~1μF/0.5kV
外施高压3pF~1.5μF/10kV、60pF~30μF/0.5kV
分辨率最高0.001pF、4位有效数字
tgδ范围不限,分辨率0.001%,电容、电感、电阻三种试品自动识别
试验电流范围10μA~1A
功率2kVA




内施高压

设定电压范围0.5~10kV
最大输出电流200mA
升降压方式连续平滑调节
试验频率:45、50、55、60、65Hz单频45/55Hz、55/65Hz、47.5/52.5Hz自动双变频
频率精度±0.01Hz
外施高压正接线时最大试验电流1A,工频或变频40-70Hz
反接线时最大试验电流10kV/1A,工频或变频40-70Hz
CVT自激法低压输出输出电压3~50V,输出电流3~30A
测量时间约40s,与测量方式有关
输入电源180V~270VAC,50Hz±1%,市电或发电机供电
计算机接口标准RS232接口
打印机炜煌A7热敏微型打印机
环境温度-10℃~50℃
相对湿度<90%
外形尺寸460×360×350(mm)
仪器重量28Kg

附件清单:

序号名称数量
1仪器主机1台

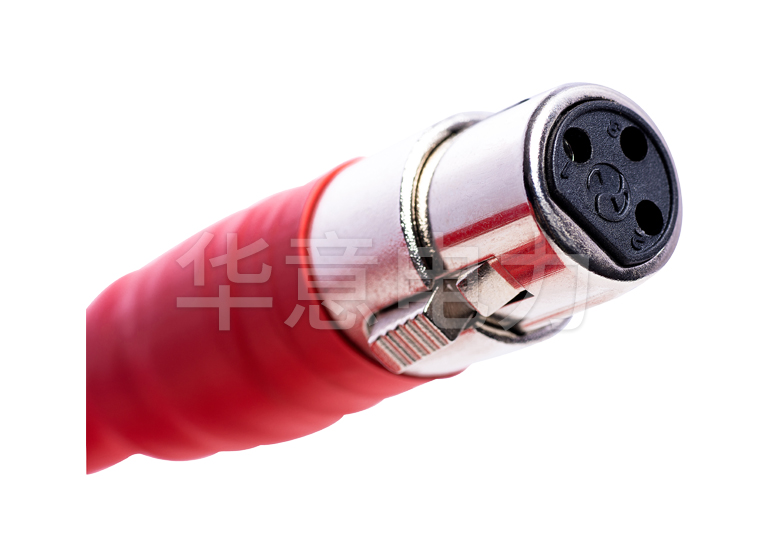

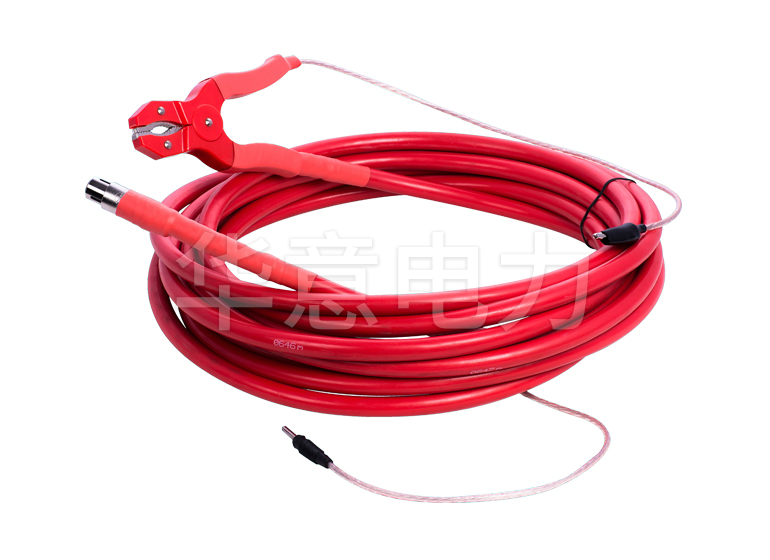

2高压电缆1根

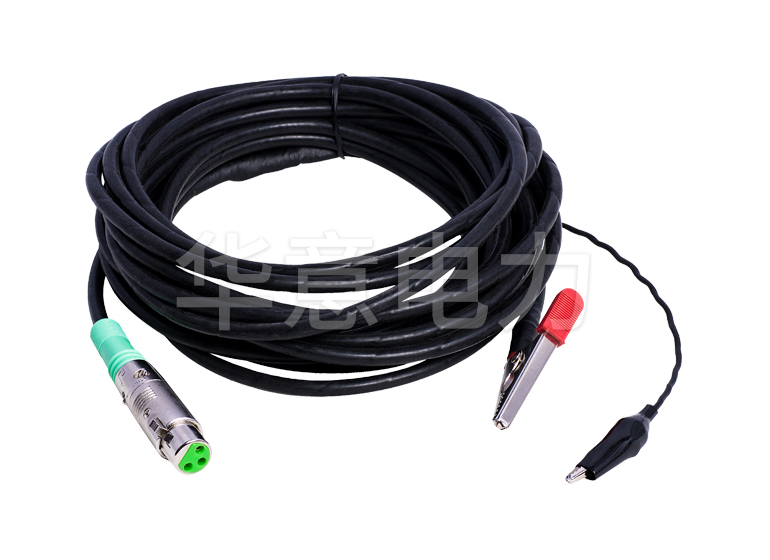

3低压电缆2根
4电源线1根

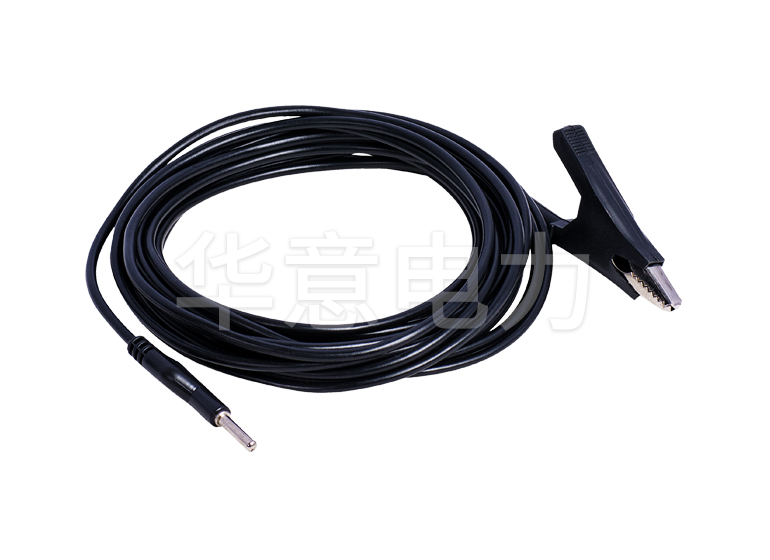

5接地线1根
6CVT线1套

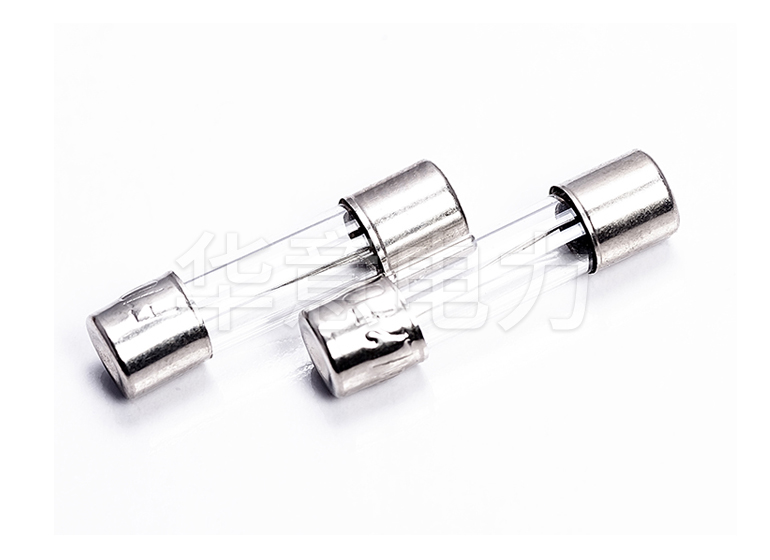

75A保险管(内置)2只

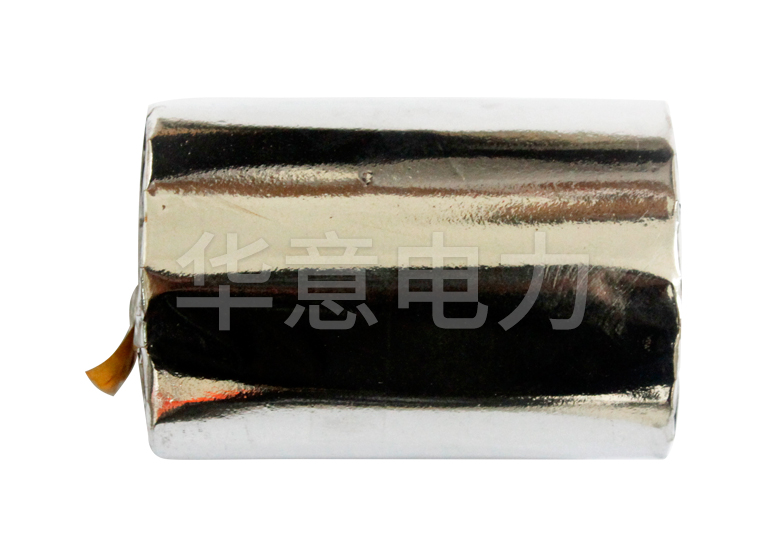

8打印纸(50ml)1卷
9说明书1本
10检查报告1份
11合格证1张

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

JS-M 异频介质损耗测试仪特点优势Selection Reference

1. 仪器采用复数电流法,测量电容、介质损耗及其它参数。测试结果精度高,便于实现自动化测量;

2. 仪器采用了变频技术来消除现场50Hz工频干扰,即使在强电磁干扰的环境下也能测得可靠的数据;

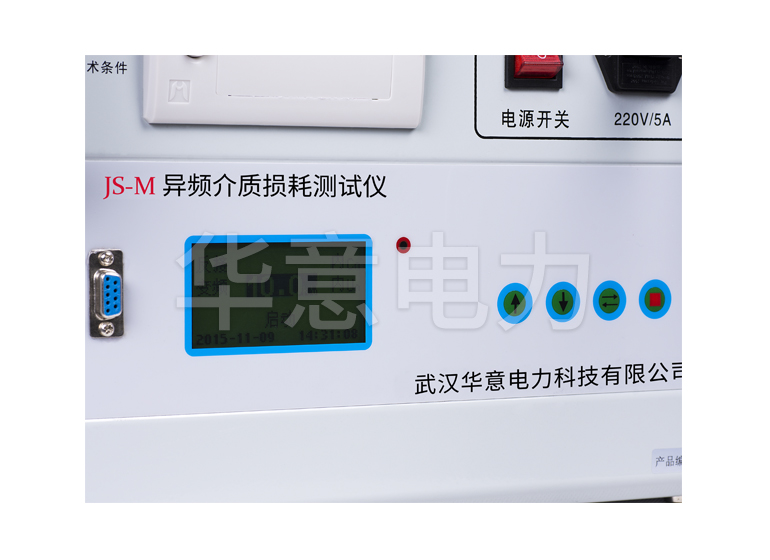

3. 仪器采用大屏幕液晶显示器,测试过程通过汉字菜单提示既直观又便于操作;

4. 仪器操作简便,测量过程由微处理器控制,只要选择好合适的测量方式,数据的测量就可在微处理器控制下自动完成;

5. 一体化机型,内附标准电容和高压电源,便于现场测试,减少现场接线;

6. 仪器测量准确度高,可满足油介损测量要求,因此只需配备标准油杯,和专用测试线即可实现油介损测量;

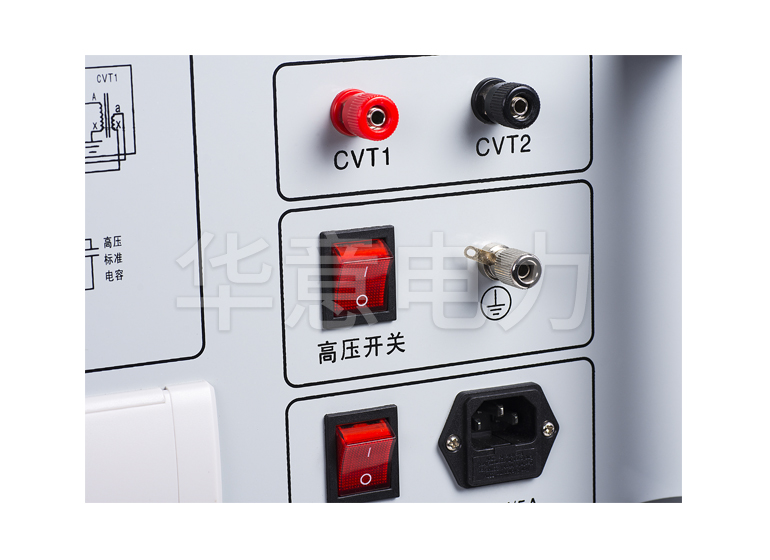

7. 设CVT测试功能,可实现CVT的自激法测试,无需外置附件,只需一次测量,C1,C2的电容和介损全部测出;

8. 反接线测试采用ivddv技术,消除了以往反接线数据不稳定的现象;

9. 具有反接线低压屏蔽功能,在220kV CVT 母线接地情况下,对C11 可进行不拆线10kV 反接线介损测量;

10. 具有测量高电压介损功能,能够使用高压变压器或串联谐振进行超过10kV电压的介损试验;

11. 接地保护功能,当仪器不接地线或接地不良时,仪器不进入正常程序,不输出高压。过流保护功能,在试品短路或击穿时仪器不受损坏;

12. 触电保护功能,当仪器操作人员不小心触电时候,仪器会立即切断高压,保障试验人员的安全;
