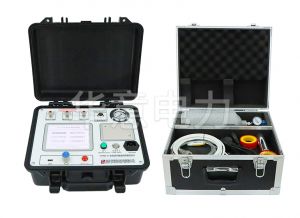

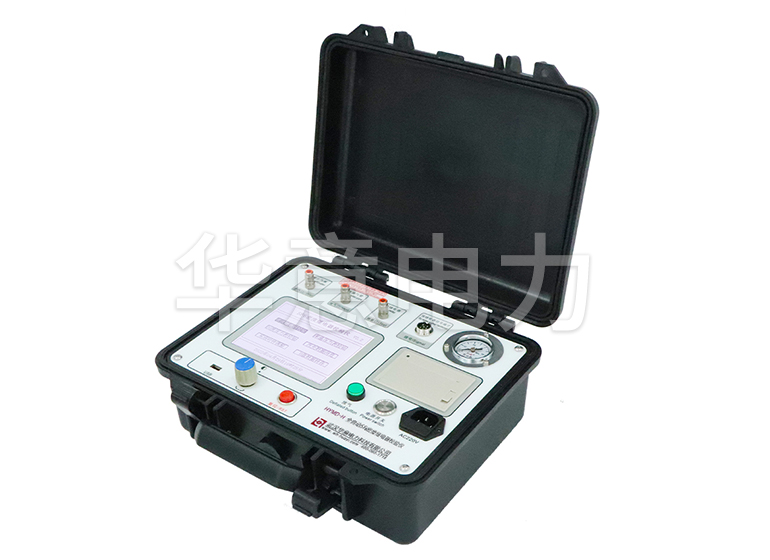

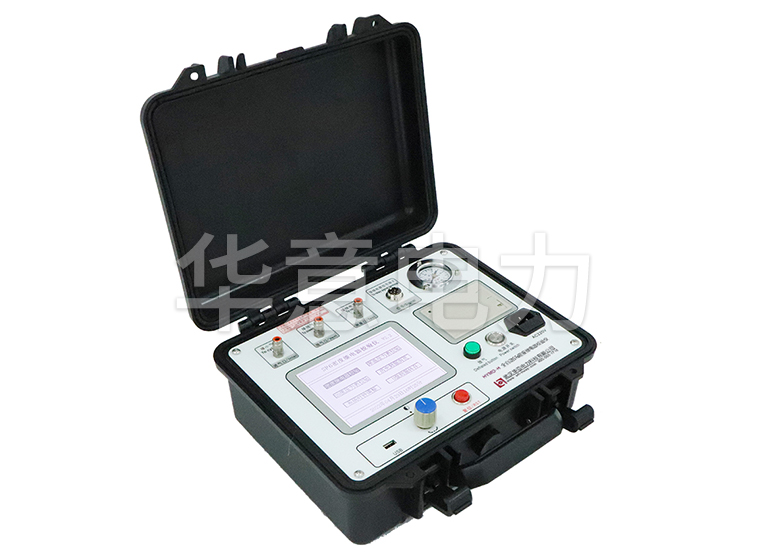

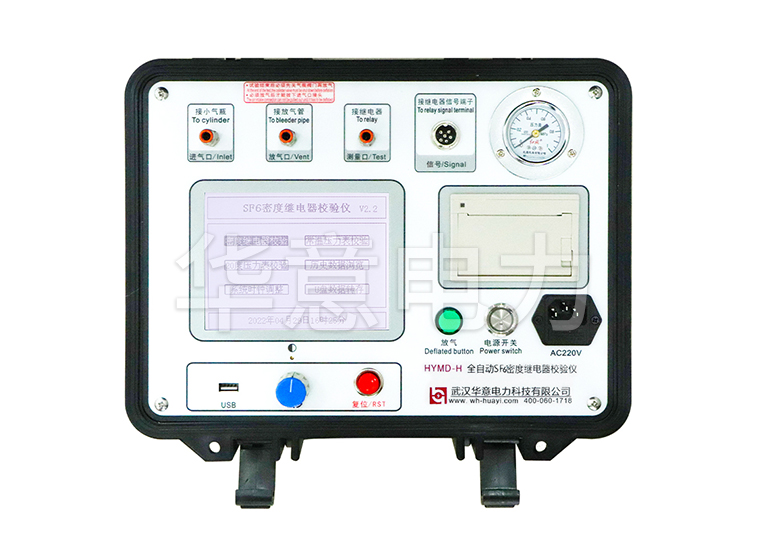

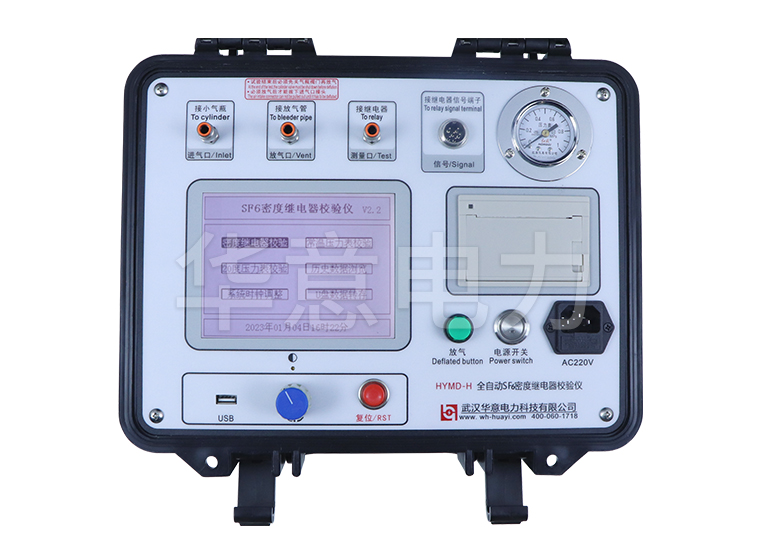

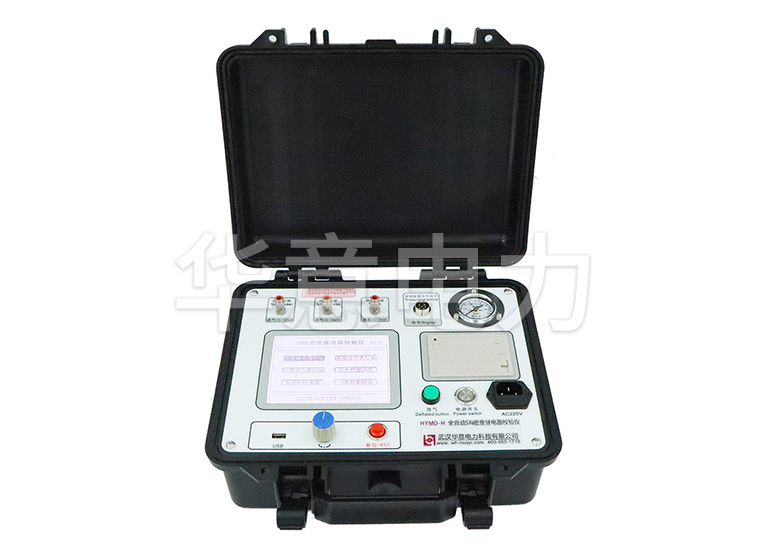

MD-H全自动SF6密度继电器校验仪

MD-H全自动SF6密度继电器校验仪

是一种智能化的SF6气体密度继电器校验仪器。采用高精度压力传感器及高速率A/D转换器,结合32位高性能微处理器能对各种SF6气体密度继电器进行性能校验,能准确测量信号动作时当前温度下的压力值并具有打印、存储和U盘转存功能。

参考标准:DL/T941-2005

  • 核心元器件采用进口器件,集成程度高、精度高、重复性好、可靠性高
  • 操作简单、界面美观、所有参数及状态一目了然
  • 支持U盘转存试验数据,通过PC机进行读取,操作简便快捷
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

SF6开关是电力系统广泛使用的高压电器,SF6开关的可靠运行已成为供用电部门最关心的问题之一。SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件,其性能的好坏直接影响到SF6开关的运行安全。现场运行的SF6气体密度继电器因不常动作,经过一段时期后常出现动作不灵活、触点接触不良等现象,有的还会出现密度继电器温度补偿性能变差,当环境温度突变时常导致SF6密度继电器误动作。因此DL/T596-2005《电力设备预防性试验规程》规定:各SF6开关使用单位应定期对SF6气体密度继电器进行校验。从实际运行情况看,对现场运行中的SF6密度继电器、压力表进行定期校验也是非常必要的。

是一种智能化的SF6气体密度继电器校验仪器。该校验仪采用高精度压力传感器及高速率A/D转换器,结合32位高性能微处理器能对各种SF6气体密度继电器进行性能校验,能准确测量信号动作时当前温度下的压力值,自动完成任意环境温度对20℃时的标准压力换算,并具有打印、存储和U盘转存功能,同时自动识别测试过程中的故障。本产品携带方便、操作简单、测试精度高、稳定性强、可靠性好,体现了仪器“智能型”的特点。

产品别称:SF6密度继电器校验仪、全自动密度继电器测试仪、六氟化硫密度继电器校验仪、SF6气体密度继电器校验仪、SF6密度继电器测试仪、继电器校验仪、sf6气体密度继电器校验仪。

MD-H全自动SF6密度继电器校验仪技术参数 Technical Parameter

工作电源AC220V/50Hz
仪器功率50W
仪器精度0.2级
压力校验范围0~1MPa
压力校验分辨力0.001MPa
温度测量范围-20℃~80℃
温度测量分辨力0.1℃
工作湿度90%RH
校验对象单报警、单闭锁、单报警单闭锁、单报警双闭锁
SF6气体密度显示方式被测环境下的压力、20℃时的等效压力
显示方式320×240液晶屏
操作方式旋转鼠标(一键飞梭)输入
打印机型高速微型打印机
打印方式汉字报表式打印
存储容量同时存储150组试验结果
主机尺寸:400×320×160(mm)
质量:6.2kg

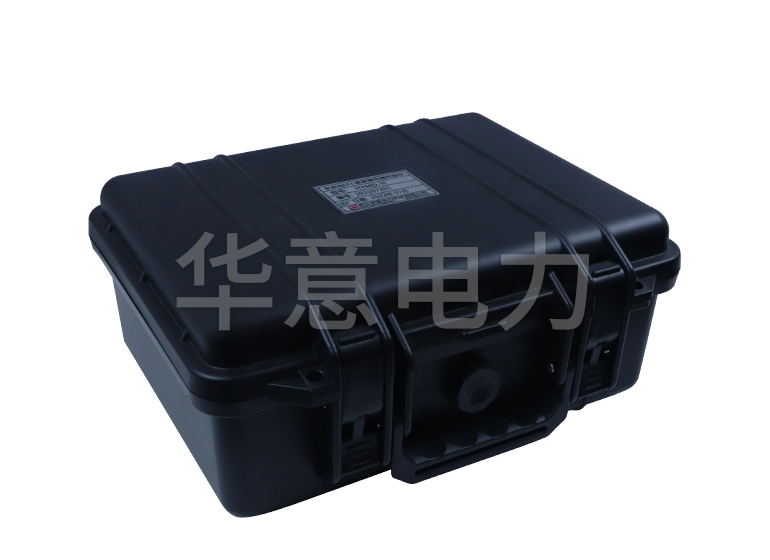

附件箱尺寸:400×370×200(mm)
质量:4.8kg

附件清单

序号
名称数量
1主机
1台
2AC 220V电源线1根

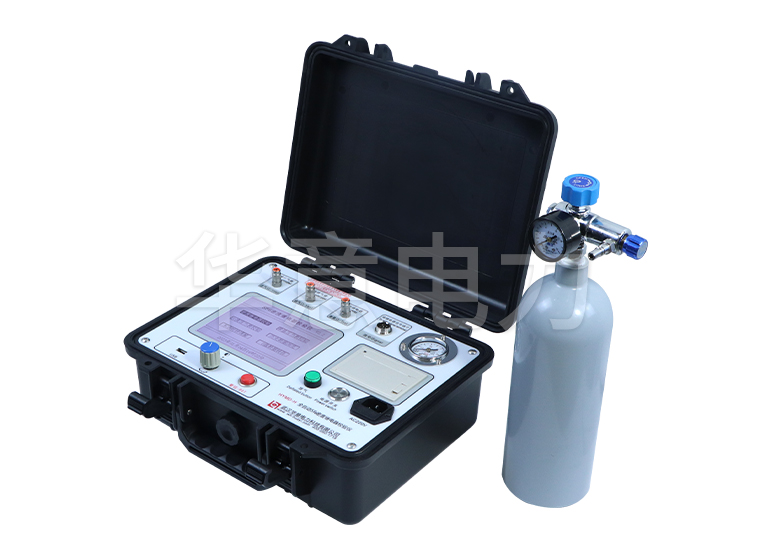

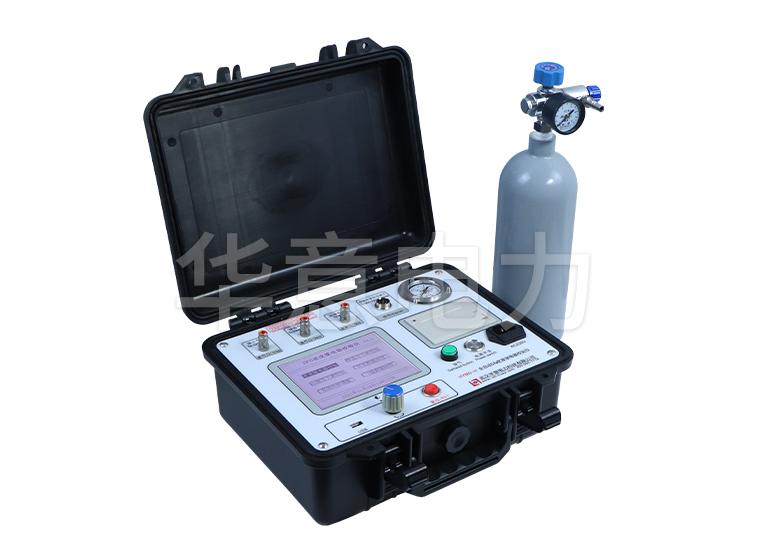

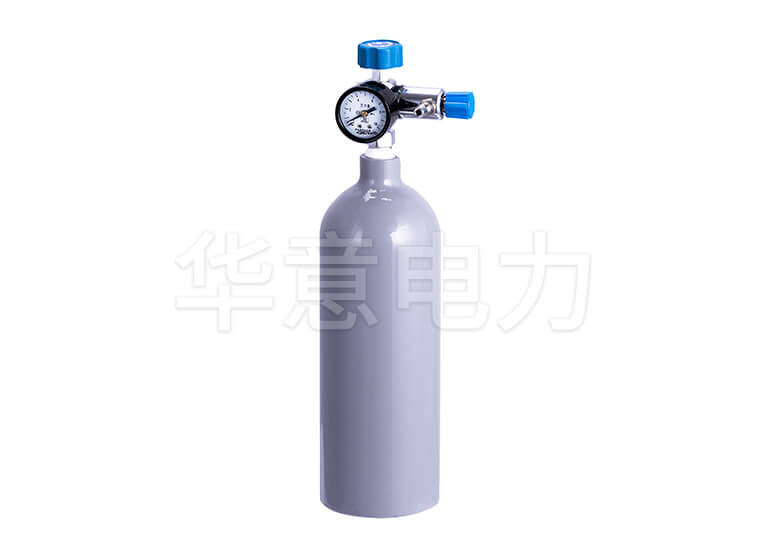

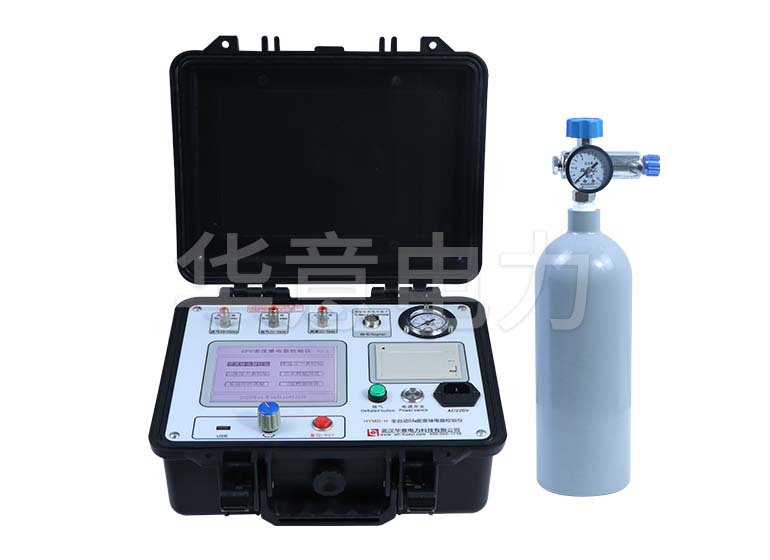

3气瓶
1个
4进气管(80cm)1根

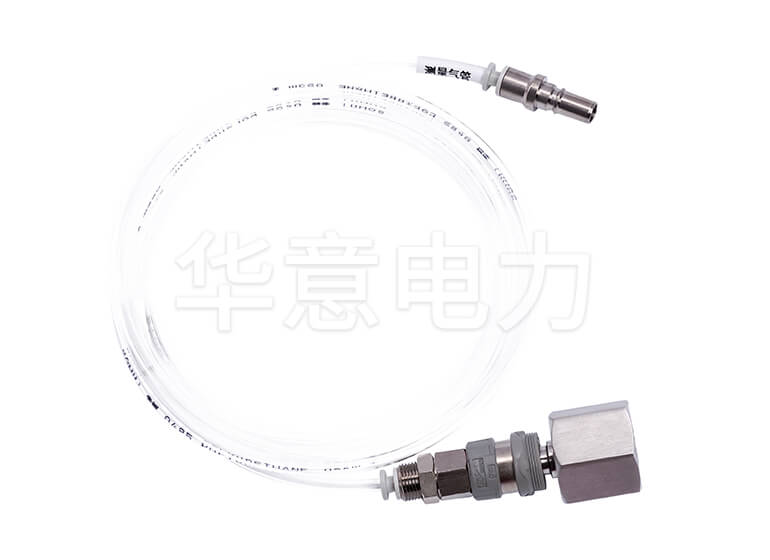

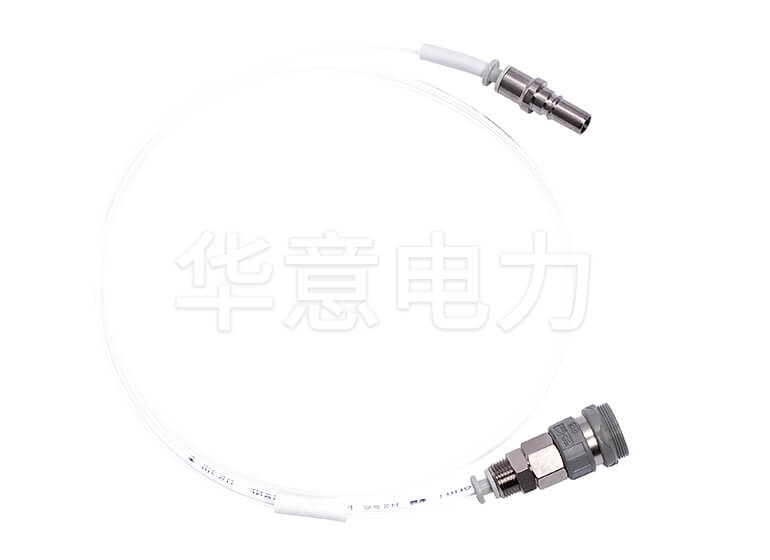

5测量气管(250cm)含公共接头1根

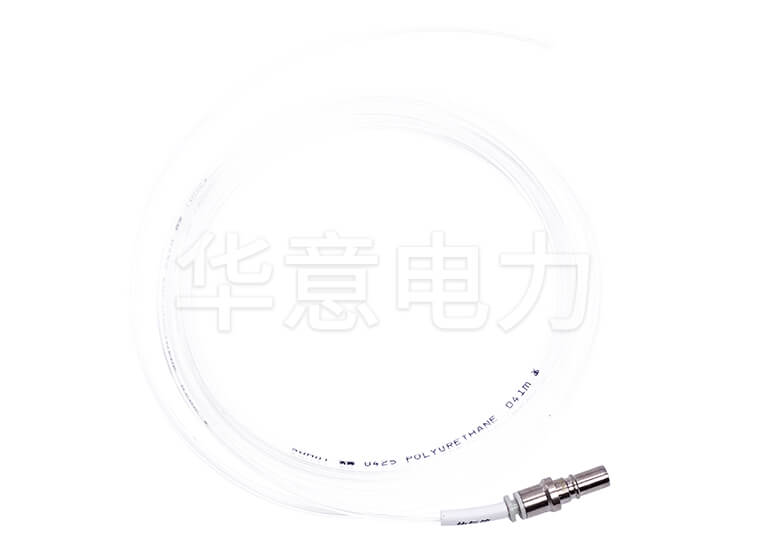

6放气管(250cm)1根

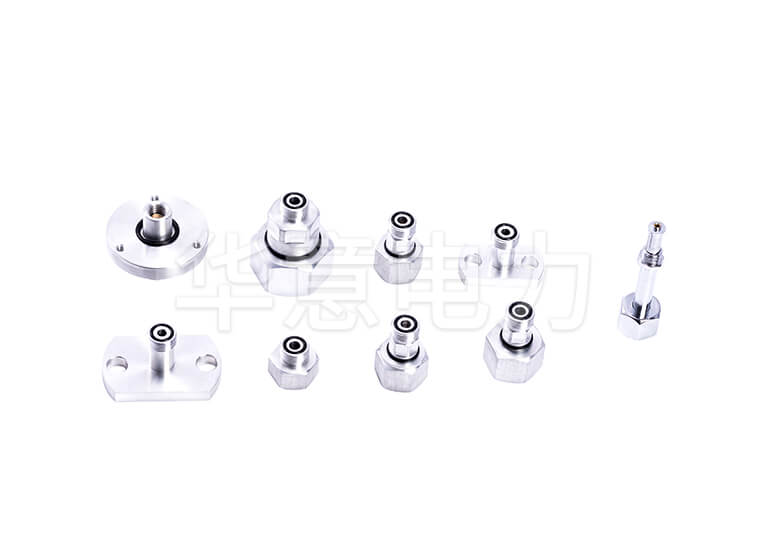

7过渡接头(附录二①~⑧)8个
8充气转接头(附录二⑨)1个
9

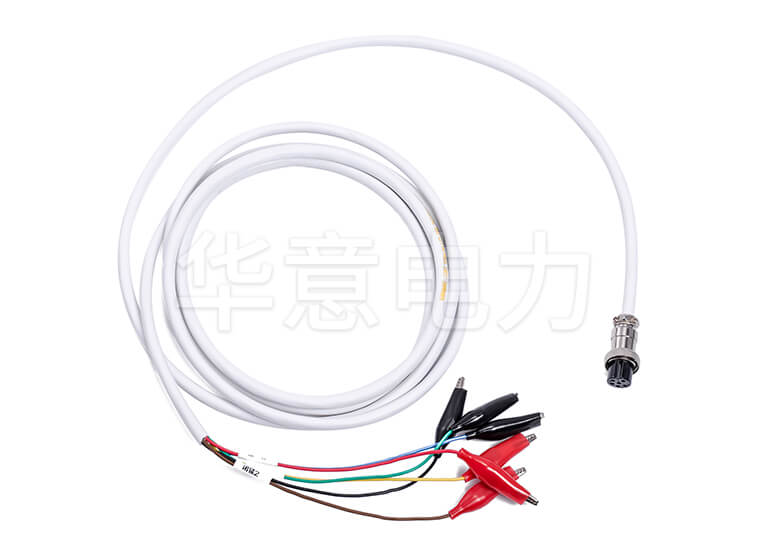

6芯测试线(2.5m)1根
10打印纸2卷

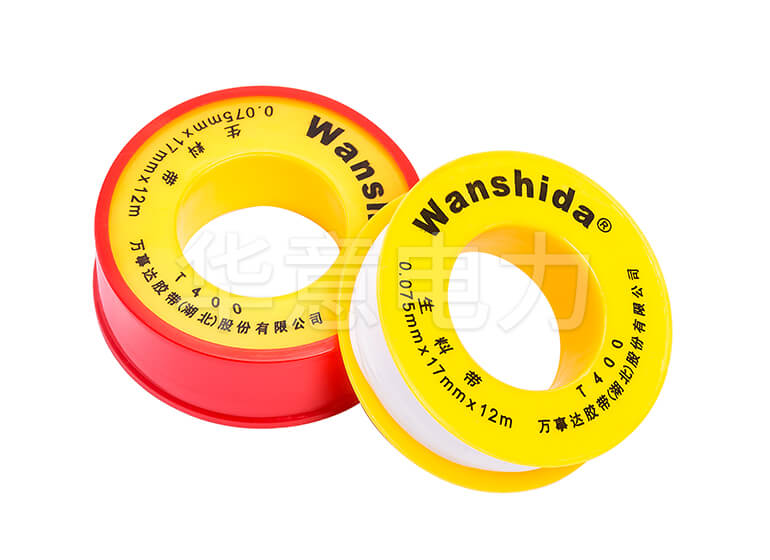

11生料带2卷
122A保险管2个
13U盘1个
14光盘1个
15说明书1本
16检查报告1份
17合格证1张

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

MD-H全自动SF6密度继电器校验仪特点优势Selection Reference

1、测试精度高:核心元器件采用进口器件,集成程度高、精度高、重复性好、可靠性高;

2、高度智能化:校验过程无需恒温室,在任意有效温度范围内均可对SF6气体 密度继电器、压力表进行校验。运用压力与温度动态补偿算法,自动完成压力测量和20℃等效压力值转换,并显示当前温度下的压力、20℃时的等效压力,彻底解决SF6气体密度继电器现场校验难的难题;

3、功能强大:能同时测试一组报警信号、二组闭锁信号,并具有常温压力表校验和20度压力表校验功能;

4、人机界面友好:配置大屏幕中文液晶屏和旋转鼠标人机接口,操作简单、界 面美观、所有参数及状态一目了然。测试过程仪器自动完成,无需人工干预,避免繁琐的人工气路调节操作;

5、配套过渡接头全:本产品为便携式仪器,配备多种型号过渡接头,大多数型号开关密度继电器不用拆卸即可进行现场校验,是SF6密度继电器校验的最佳选择;

6、耗气量少:校验过程中耗气量极少,不浪费SF6气体,测试成本低,无污染;

7、支持数据存储:仪器内置存储器,即时保存试验结果,具有掉电数据保存功 能,随时查询和打印历史试验数据;

8、支持报表打印:汉字报表式打印测试结果,并对试验结果进行智能分析;

9、时钟修改:具有在线修改系统时钟的功能;

10、U盘转存:支持U盘转存试验数据,通过PC机进行读取,操作简便快捷;

11、PC机软件功能强大:PC机应用软件功能强大,操作简单,实现数据分析、保存、打印并生成完备测试报告,便于数据集中管理;
