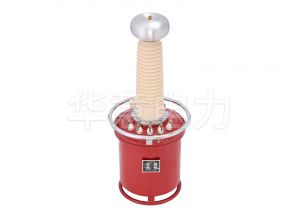

YDQ 充气式试验变压器

YDQ 充气式试验变压器

我公司经过多年的努力,研究成功了充气式交流试验变压器,与传统的油浸式轻型试验变压器相比,重量上减轻了20%-60%(视电压及容量等级而定),而且无油污染。

参考标准:JB∕T 9641-1999

  • 绝缘强度高于油浸试验变压器,电晕极小
  • 洁净,无油污,勿需维护
  • 重量轻(比同等级油浸试验变压器轻(40%-65%)
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

充气式交流试验变压器是电力设备检测及预防性试验所必备的试验设备。随着我国电力工业的发展,对试验变压器的电压等级要求也越来越高,而传统的油浸式试验变压器,无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。

随着我国基础科学研究的进步,新材料,新工艺的应用,把新的介质六氟化硫气体推向了电力设备的应用领域。由于六氟化硫气体优良的绝缘性能和灭弧性能,及不燃性,使得它作为新的绝缘介质得到广泛的应用。

经过多年的努力,研究成功了YDQ系列充气式交流试验变压器,YDQ系列产品与传统的油浸式轻型试验变压器相比,重量上减轻了20%-60%(视电压及容量等级而定),而且无油污染,单台充气式交流试验变压器的电压等级可达300KV。由于采用了新的生产工艺,产品的技术性能有较大的提高,特别适用于现场工作及频繁移动的工作条件下使用。

产品别称:YDQ交直流SF6气体试验变压器、充气式试验变压器、高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、充气式试验变、充气变、充气试验变、充气式轻型高压试验变。

YDQ 充气式试验变压器技术参数 Technical Parameter
电压等级10kV~300kV
容量范围1~500KVA
空载电流<7%
阻抗电压<8%
产品类型交流、交直流、交流串级、交直流串级

主要产品规格:

规格型号容量(kVA)高压电压(kV)高压电流(mA)低压输入变比(高/仪)温升℃
(30分钟)
电压(V)电流(A)
YDQ(Z)-1.5/501.550302007.550010
YDQ(Z)-3/50350602001550010
YDQ(Z)-5/505501002002550010
YDQ(Z)-10/5010502002005050010
YDQ(Z)-20/50205040040052.650010
YDQ(Z)-30/5030506004007950010
YDQ(Z)-50/505050100040013250010
YDQ(Z)-5/10051005020025100010
YDQ(Z)-10/1001010010020050100010
YDQ(Z)-20/1002010020040052.6100010
YDQ(Z)-30/1003010030040079100010
YDQ(Z)-50/10050100500400132100010
YDQ(Z)-20/1502015013340052.6150010
YDQ(Z)-30/1503015020040079150010
YDQ(Z)-50/15050150333400132150010
YDQ(Z)-100/150100150667400263150010
YDQ(Z)-50/20050200250400395200010
YDQ(Z)-100/200100200500400526200010
YDQ(Z)-150/200150200750400397200010
YDQ(Z)-200/2002002001000400526200010
YDQ(Z)-300/2003002001500400790200010
YDQ(Z)-50/30050300167400132300010
YDQ(Z)-100/300100300333400263300010
YDQ(Z)-150/300150300500400395300010
YDQ(Z)-200/300200
300667400526300010
YDQ(Z)-300/3003003001000400790300010

附件清单:

序号序号数量
1试验变压器1台
2说明书1本
3检查报告1份
4合格证1张

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

YDQ 充气式试验变压器特点优势Selection Reference

1、YDQ系列产品其设计构思,材质选择及工艺流程都是全新的。因此不仅体积小、重量轻、外形美、而且各项技术指标都达到了DL/T848.2-2004标准要求;

2、YDQ系列产品采用优质冷轧DQ-151取向硅钢片叠成多级圆柱框形铁芯,在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是适形尺寸,内充入SF6气体;

3、YDQ(JZ)产品与YDQ产品的不同在于巧妙地将高压整流硅堆装在高压套之内通过短路杆的插入和抽出可变换YDQ是工频高压交流输出还是高压直流输出;

4、YDQ(C)产品与YDQ产品的不同在于套管内结构;

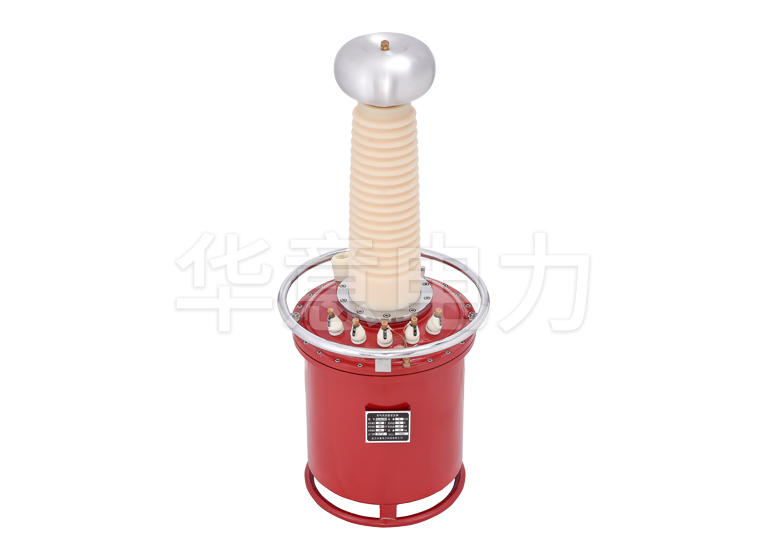

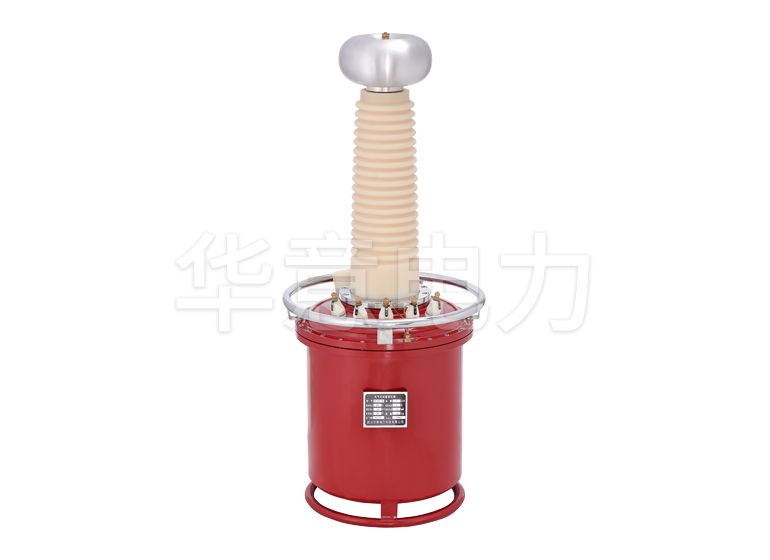

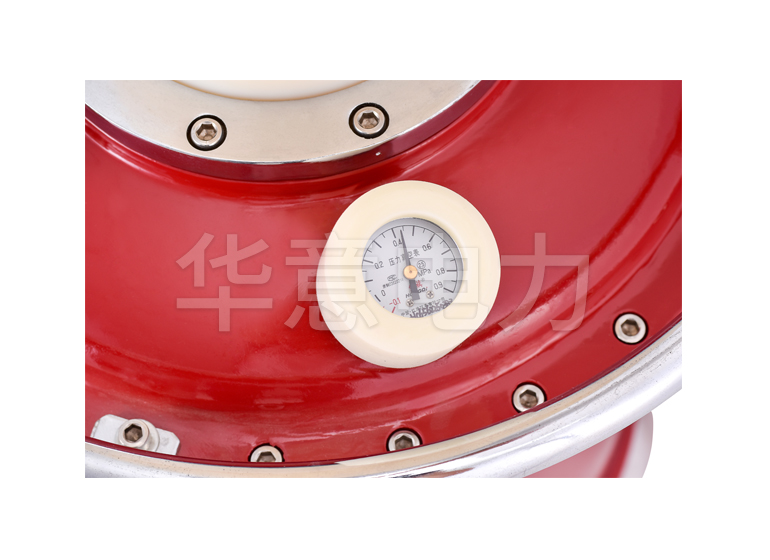

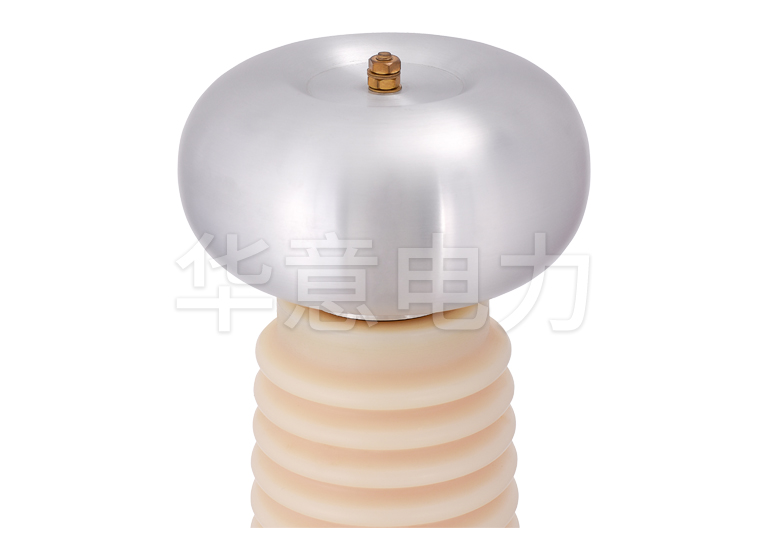

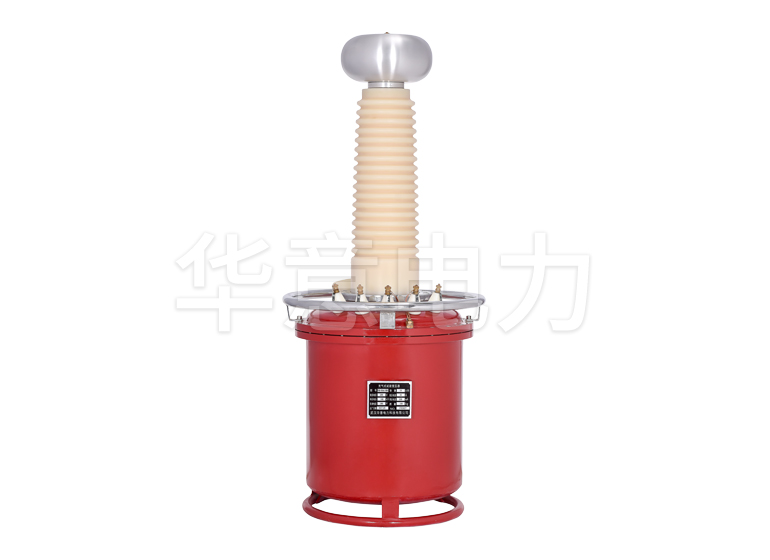

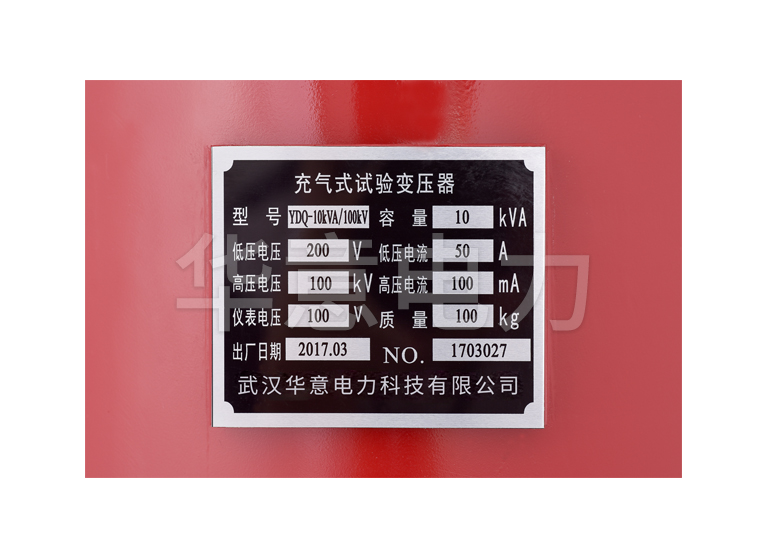

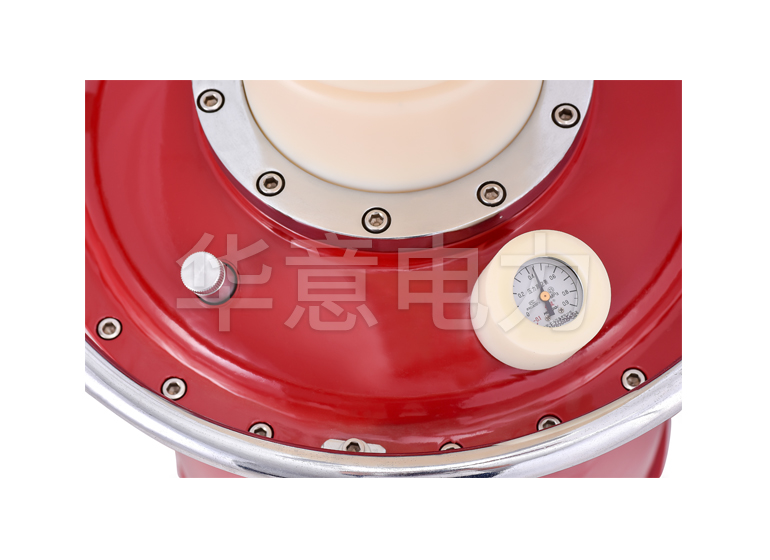

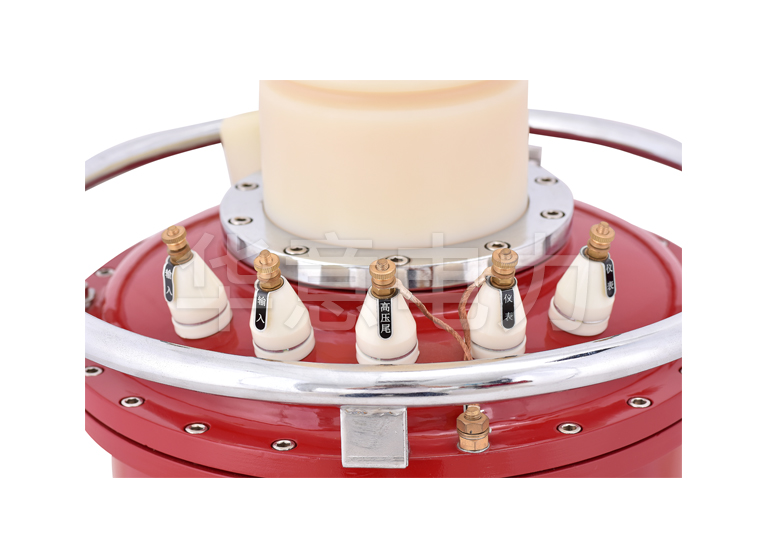

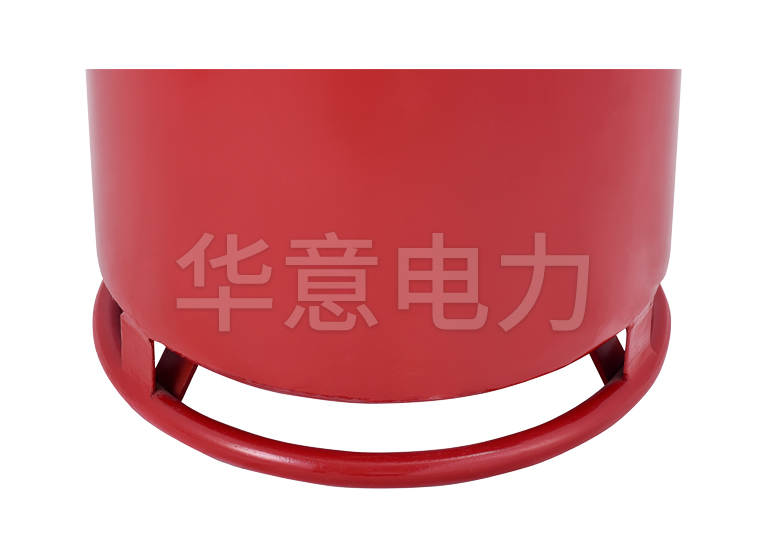

YDQ 充气式试验变压器产品图集 Product Atlas
