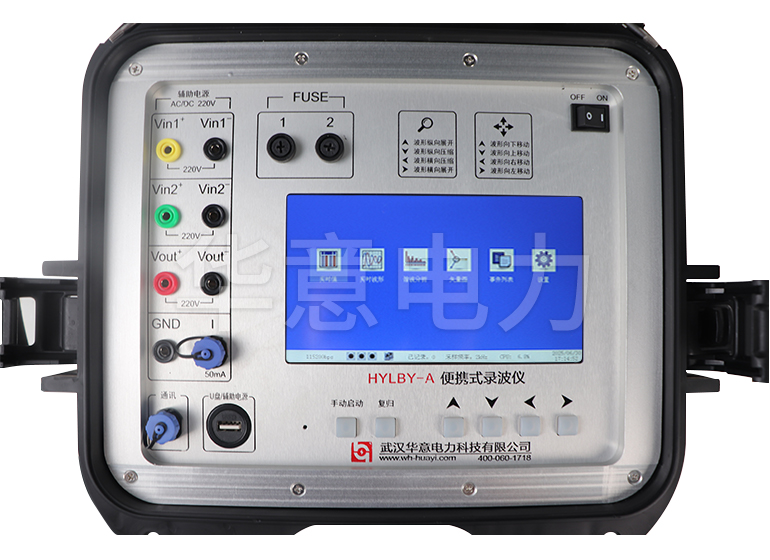

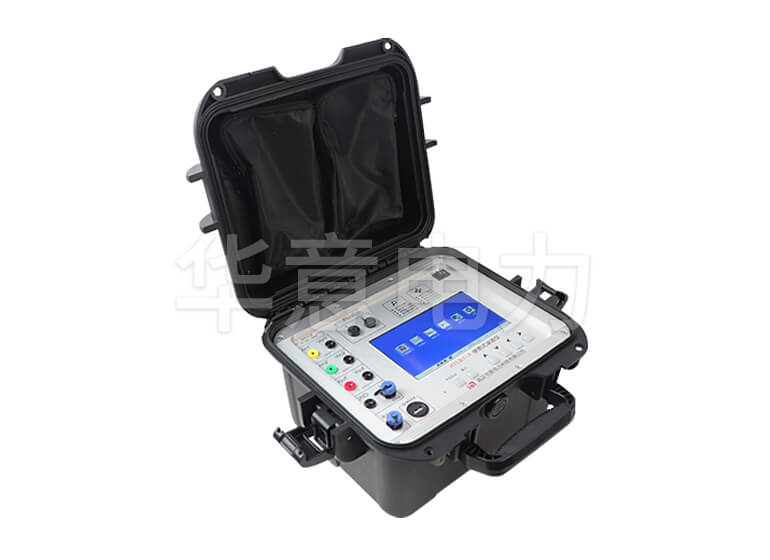

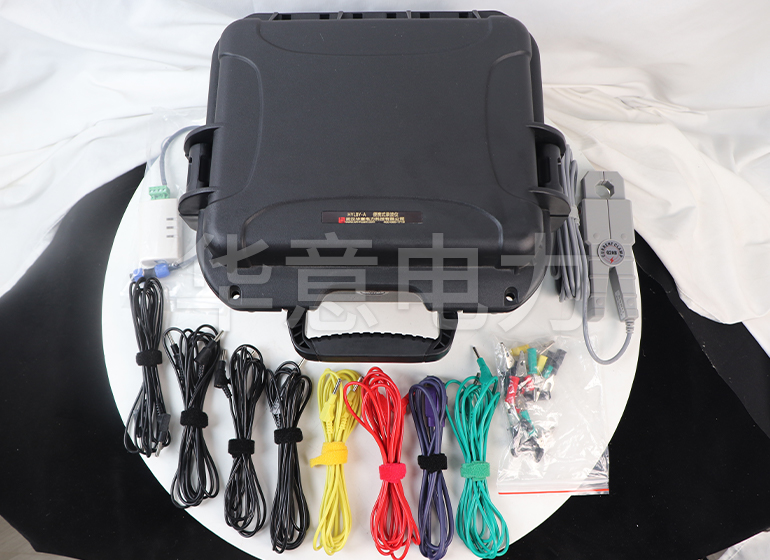

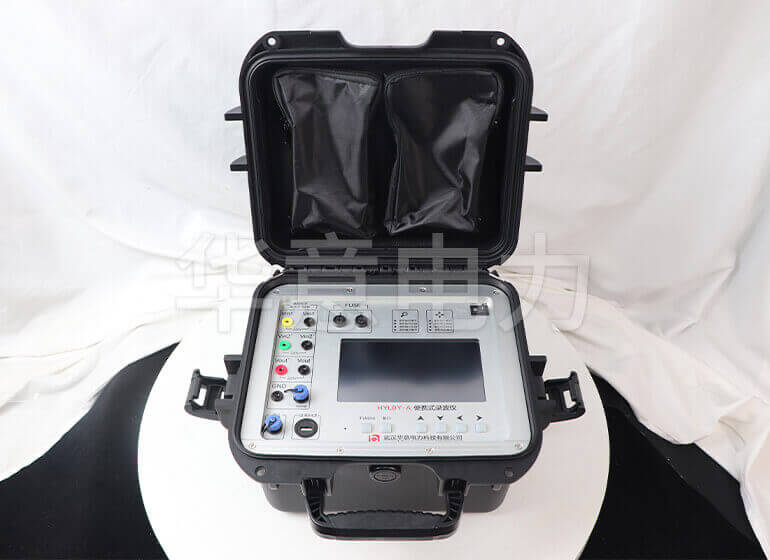

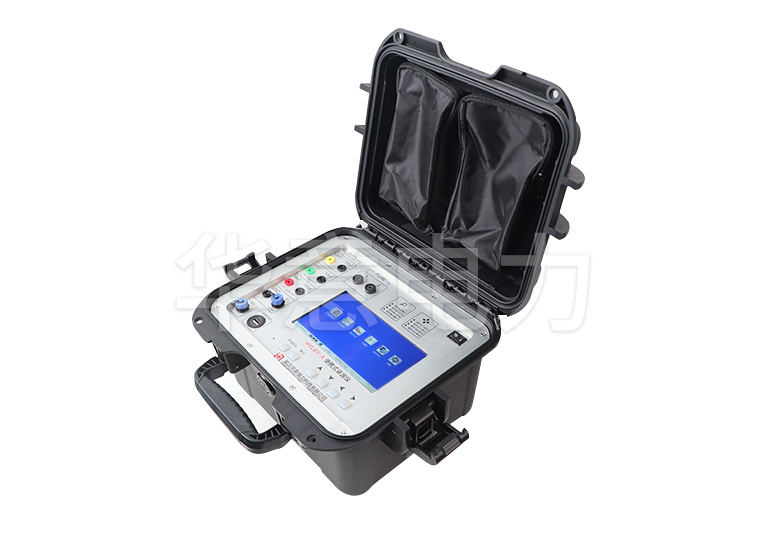

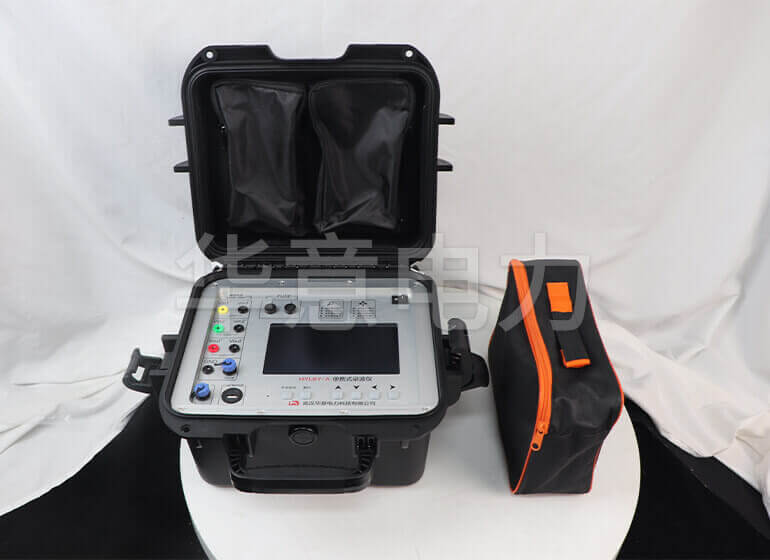

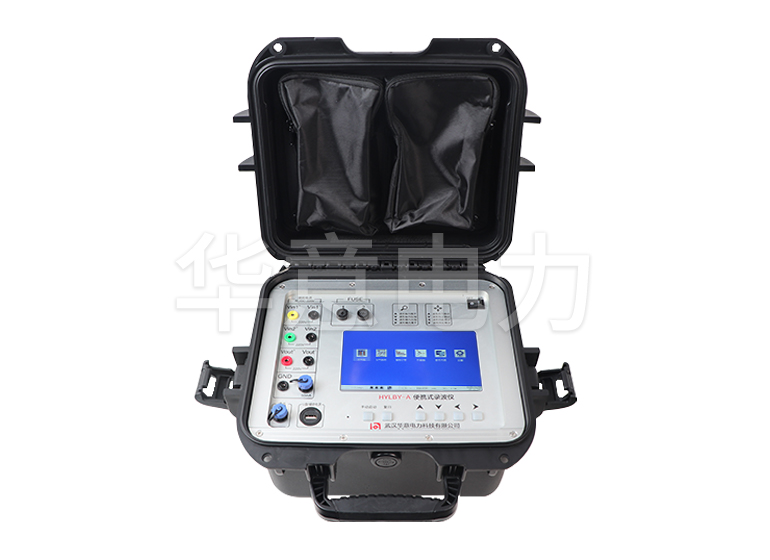

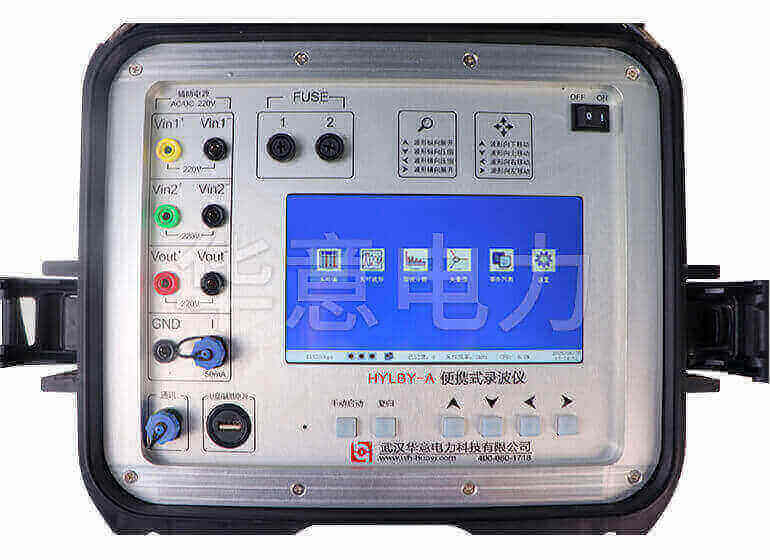

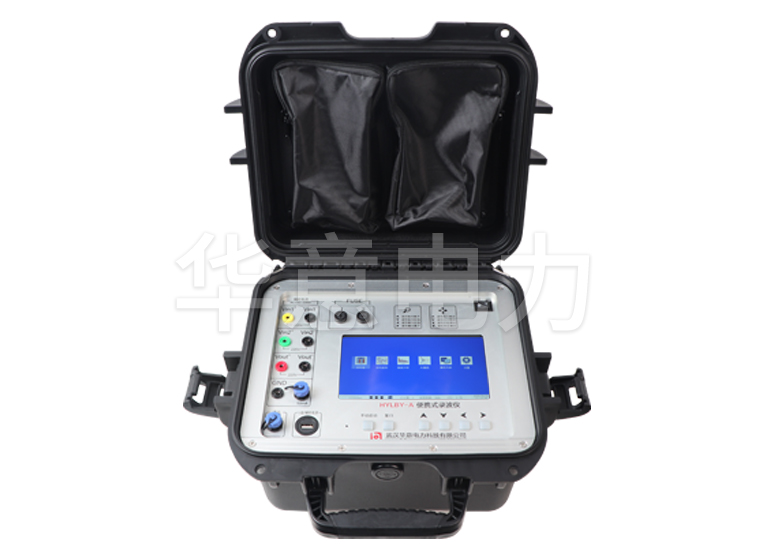

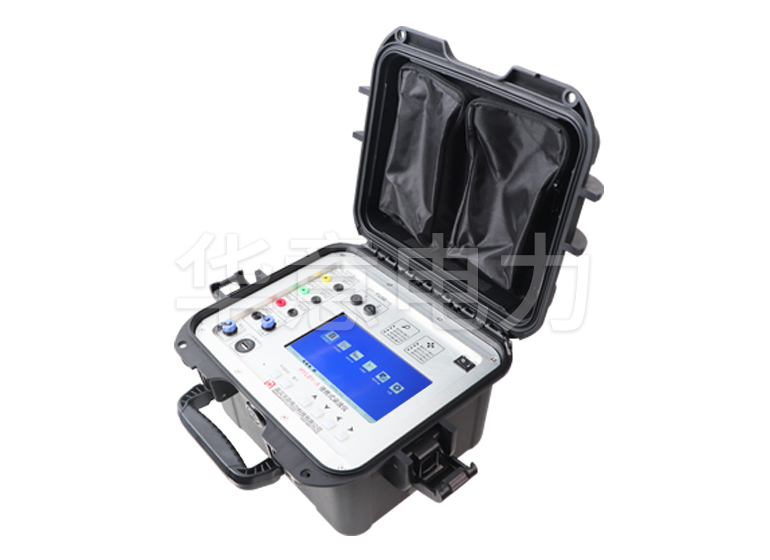

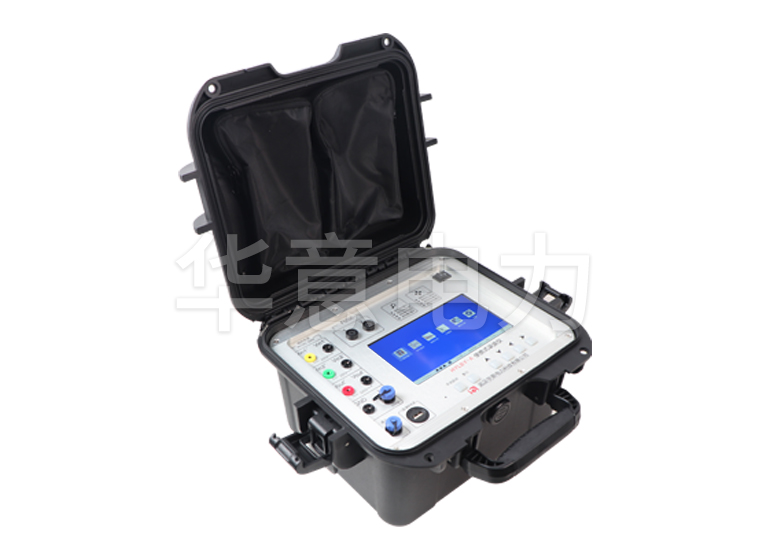

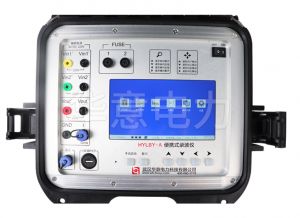

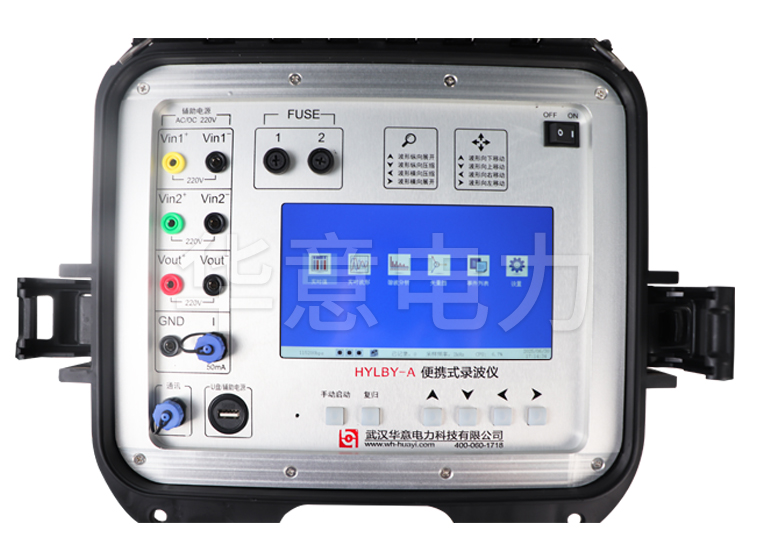

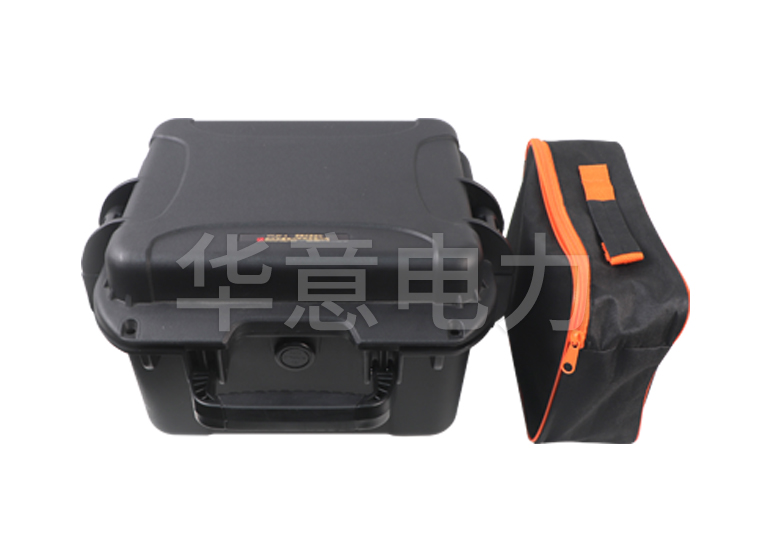

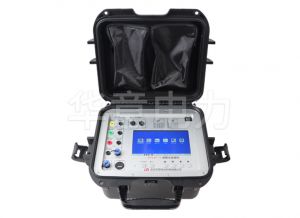

HYLBY-A 便携式录波仪

录波仪是针对自动转换开关电器设计的集成了实时监测、事件录波的智能仪表。监测装置采用高性能MCU，基于RTOS操作系统，高效、可靠地实现了数据采集、处理、传输、存储功能。

录波仪配备上位机软件包，可安装于基于Windows操作系统的计算机， 如笔记本电脑、工程师站、DCS主机等。软件包运行于Windows平台，通过RS485连接监测装置。提供实时监视、参数设置、通道校准、数据分析等功能。

产品别称：波形记录仪、录波仪器、多通道暂态记录仪、录波仪。

注：1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任
　　2.了解更多华意产品信息请进入产品中心。服务热线：400-060-1718

1、电气隔离4路模拟量同步采样：输入信号处理通道全部采用电气隔离，隔离耐压3000VDC；

2、采样频率：模拟量同步采样频率：5kHz；

3、实时有效值计算：录波仪对模拟通道进行无延迟的有效值计算，交流量RMS每20ms生成一点；

4、实时派生量计算：最多可定义8个派生量，包括频率、有功、无功等多个类型。派生量计算无延迟；

5、对接入通道、派生量实时监视，多种故障启动方式：在任何运行状态下，根据用户设置的启动量、启动方式、启动值，实时监视接入量，一旦满足启动判据，即按用户设置格式记录波形，断电可保持3~5秒用于记录断电波形。故障记录总存储容量32MB。如果连接了上位机（PC机），录波仪即时通知上位机；

6、实时监测：实时谐波分析、实时波形显示、矢量图画面；

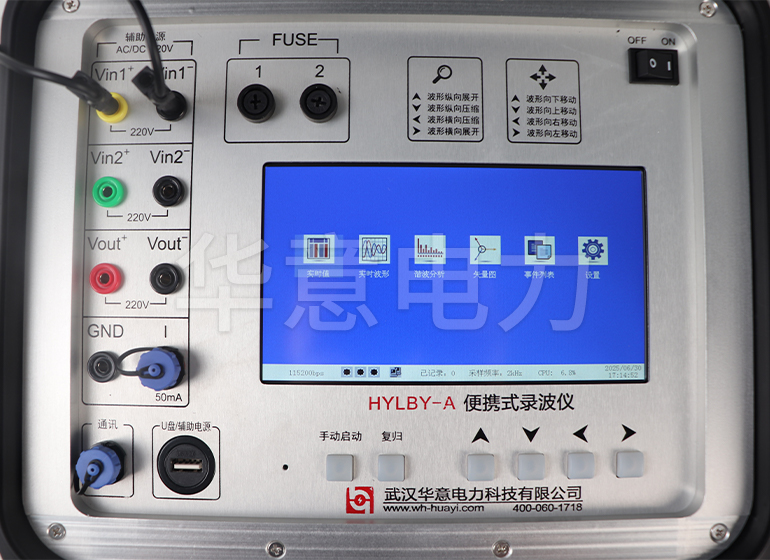

7、TTF显示屏；分辨率为800×480；

8、串行口通讯 RS-485；

9、U盘记录文件复制；

10、PC软件运行于Windows平台，通过串行口连接，提供实时监视、参数设置、数据分析等功能；
