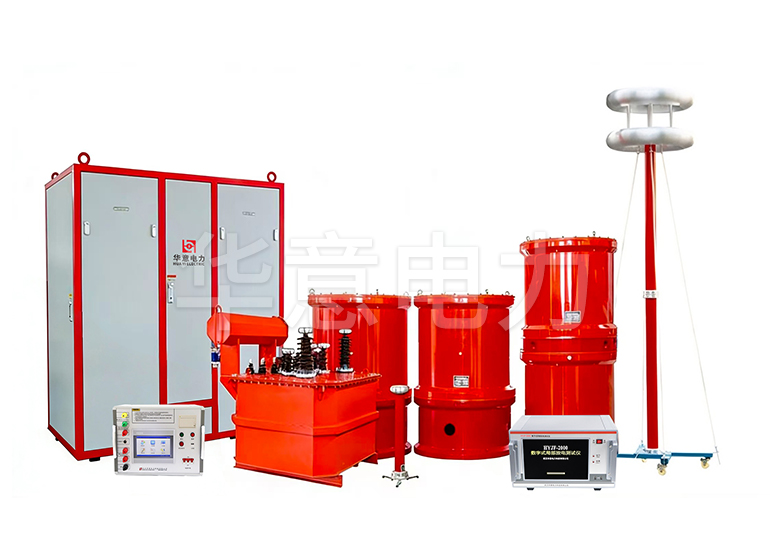

XZB-W 无局放串联谐振

XZB-W 无局放串联谐振

XZB-W 无局放变频串联谐振主要用于检验各种绝缘材料、绝缘结构和电工产品等耐受工频电压的绝缘水平,也作为变压器、互感器、避雷器等试品的无局部放电工频试验电源。

参考标准:DL/T 848.4—2004

  • 使用光纤通讯和采样,彻底隔离高压及低压控制回路
  • 试验过程可实时状态自检及显示
  • 具有完备的数据及报表管理功能
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

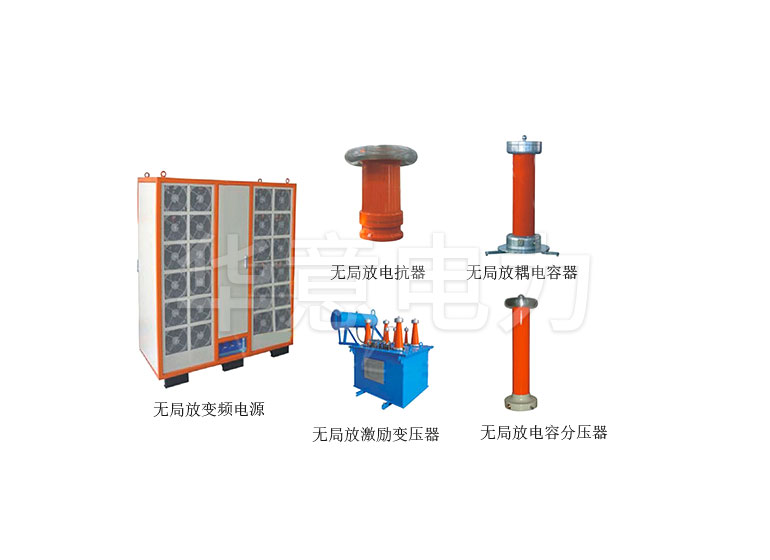

XZB-W变频无局放串联谐振由无局放变频电源、无局放激磁变压器、无局放电抗器和无局放耦电电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式;分压器并联在被试品 上,用于测量被试品上的谐振电压,并作过压保护信号;调频功率输出经激励变压器耦合给串联谐振回路,提供串联谐振的激励功率。 变频串联谐振试验装置是运用串联谐振原理,利用励磁变压器激发串联谐振回路,调节变频控制器的输出频率,使回路电感L和试品C串联谐振,谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业,适用于大容量,高电压的电容性试品的交接和预防性试验。

华意电力无局放串联谐振优势:

1、无局放电源使用日本进口的功率放大器件,采用ABB公司的控制技术,可实时监控回路的功率因素,品质因素及其被试品的电流、电压、频率等试验数据,并具有过流,过压,过零,欠压、闪落等完善保护功能及性能稳定;

2、无局放电抗器线圈采用耐高温(200℃)的漆包线单股或多股绕制,空芯饼式结构,并设有多个油道,每饼线圈端部都采用了均压措施,能保证不产生局部放电和较低的温,内部安装专用气囊,可保证油热膨胀和冷缩的裕度,满足额定工作要求;

3、无局放励磁变采用铜导线绕制,油浸式自冷铁式外壳结构,高低压绕组及铁芯之间均设静电屏蔽层,即为励磁变,又为隔离变,使其具有足够的电气及机械强度,保证在额定运行时 不产生局部放电和电晕放电;

产品别称:无局放交流耐压谐振装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、电气设备变频串联谐振耐压装置、串联谐振试验设备、无局放串联谐振。

无局放串联谐振

XZB-W 无局放串联谐振技术参数 Technical Parameter

以下参数为XZB-W-300kW:

变频电源数量1台
项目技术参数
最大输出功率300kW(有功功率)
输  入  电  源三相AC380V+15% 50Hz
额定输出电压单相0~350V可调
输出电压波形为正弦波,总谐波THD%小于1%
输出电压不稳定度<1%(输入电压不稳度在五分钟内小于2%)
额定输出电流857A
输出频率范围20~300Hz
噪音水平≤85dB
冷却方式强迫风冷
重量/外观尺寸1500kg/1800×800×1800mm(长×宽×高)

串联谐励磁变压器技术参数

励磁变压器数量1台
项目技术参数
额定容量300kVA
低压绕组额定电压2×300、350、400V
低压侧最大输入电流857A
高压绕组额定电压2×10kV ;2×35kV
绝缘水平低压绕组对地:5kV/1min
高压绕组对地1.2U0/1min
额定频率45~300Hz
局部放电量≤10pC
阻抗电压≤5%
噪 声水平≤65dB
冷却方式ONAN

串联谐振补偿电抗器技术参数

补偿电抗器数量四台,单台技术参数如下
项目技术参数
额定电压20kV
电感量6.0 H(±10%)
额定电流5A
设计额定频率100H
额定电压下的局部放电量≤10pC
连续工作时间额定电流下连续工作90min
绝缘水平1.2Un/1min
温升≤ 65K
重 量0.5T
外观尺寸600×1600×600mm

串联谐振电容分压器技术参数

电容分压器数量1台(局放测量用途)
项目技术参数
额定电压100kV
电容量C1=300pF
工作频率30~300Hz
系统测量误差≤1.5%
绝缘水平110kV/1min
低压臂变比为1000:1
分压器总体局部放电量≤10pC
额定电压100kV
误差≤1.5%
局部放电量≤10pC

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

XZB-W 无局放串联谐振特点优势Selection Reference

1、无局放串联谐振局放量小,可以保证系统局放量在5pC范围内(特殊要求可订制);

2、外壳采用环氧树脂浇注,玻璃丝缠绕的无晕高压绝缘外筒、电抗器部分采用干式环氧浇注,美观可靠,适合各类电缆的要求

3、无局放串联谐振阻抗低,过压过流闪络保护等功能齐全,可靠性高、对现场电源要求低

4、均压罩采用专用模具加工,用铝板成型,表面光滑,重量轻,安装方便、试验等效性好

5、大容量高电压型试验装置通过选用工频智能测控系统,可使系统控制和保护及 操控的智能化和自动化程度更高;

6、使用光纤通讯和采样,彻底隔离高压及低压控制回路;

7、试验过程可实时状态自检及显示、符合国标要求有监测峰值功能,可实时监测高压试验波形

8、具有完备的数据及报表管理功能、自带微型打印机,随时打印保存试验数据

9、可记录并绘制高压U/T、I/T 试验曲线;

10、本系统要求单个人能现场搬动的部件重量不超过30kg,要求两个人能现场搬动的部件重量不超过60kg,适合现场搬运;

11、电源采用220V单相电源或380V单电源,方便现场取电;

12、110kV及以上电压等级电缆耐压试验采用油浸式电抗器,在单体重量超过100kg时,可选配我公司专用小型电动吊车;

13、操作简单,体积小,重量轻,非常方便现场使用及搬运(体积与重量约为传统试验变 压器的1/10~1/30;

14、特有低谐波专利技术,武高所实测谐波含量低于0.3%,远低于国标不大于5%的要求,极大的保护了主变、发电机等设备不受高压谐波损伤;
