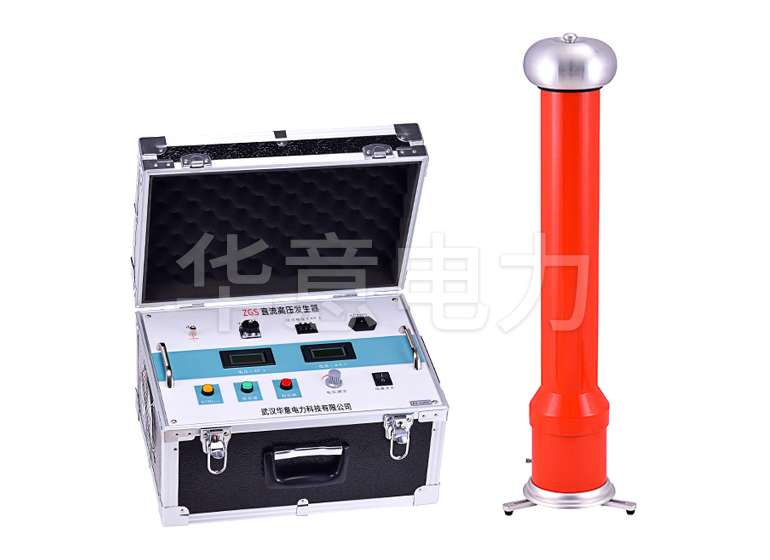

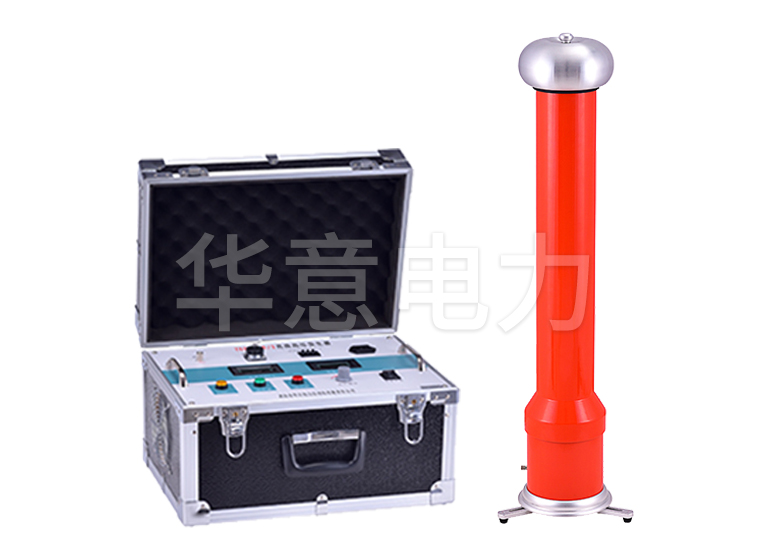

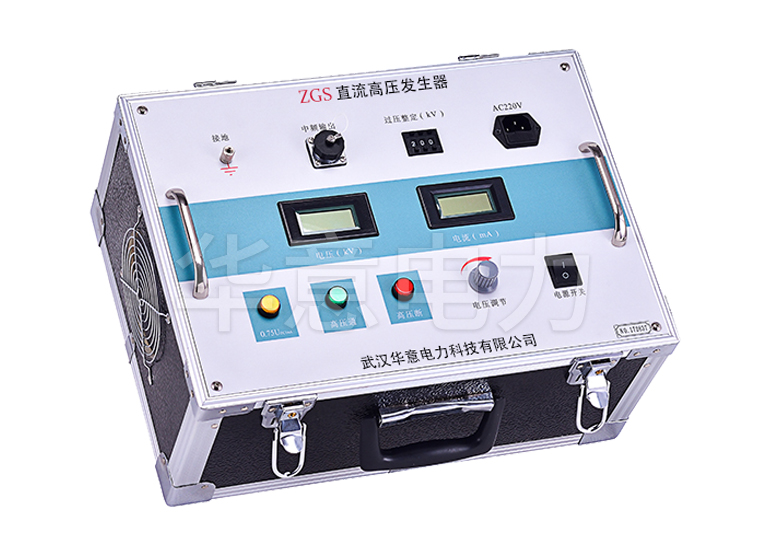

ZGS 直流高压发生器

ZGS 直流高压发生器

ZGS系列直流高压发生器采用了新技术、新材料和新器件,具有输出功率大、体积小、重量轻的特点,有可靠的过压、过流及零位合闸保护功能,带0.75倍电压锁存功能。整个仪器便于携带,操作方便,安全可靠,特别适用于电力部门现场试验。

参考标准:DL/T848.1-2004

  • 电压调节稳定度高,升压过程平稳,调节精度高
  • 增设高精度0.75UDC1mA功能
  • 快速完全关断直流主回路,保护仪器不受损伤
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

ZGF系列直流高压发生器采用了高频倍压电路,应用了先进的PWM高频脉宽调制技术,闭环调整,采用了电压大反馈,使电压稳定度大幅度提高。使用性能优越的大功率IGBT器件及驱动技术,并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式,并能承受额定电压放电而不损坏。具有输出功率大、体积小的特点,有可靠的过压、过流及零位合闸保护功能,带0.75倍电压切换功能。用了新技术、新材料和新器件,具有输出功率大、体积小、重量轻的特点,有可靠的过压、过流及零位合闸保护功能,带0.75倍电压锁存功能,并配有时间继电器,能在试验中设置定时声讯报警。整个仪器便于携带,操作方便,安全可靠。

主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄漏电流试验。

适用范围:

1、阀式避雷器的电导电流试验。

2、电力变压器的直流耐压试验及泄漏电流测量。

3、高压电缆(35~500kV及以下)的直流耐压试验及泄漏电流测量。

4、氧化锌避雷器的U1mA直流参考电压试验和0.75U1mA下的泄漏电流试验。

产品别称:直流高压发生器、直高发、高压发生器、中频直流高压发生器、便携式直流高压发生器、zgf直流高压发生器、工频高压发生器、高压发生器直流高压发生。

ZGS 直流高压发生器技术参数 Technical Parameter
规格参数200/2200/3200/5300/2300/3300/5
额定电压(kV)200
200200300300300
额定电流(mA)2
35235
额定功率(W)400
6001000600
9001500
控制箱质量(kg)5.5
66.56.56.57.5
倍压筒质量(kg)8.7
99111111.5
倍压筒高度(mm)970
970970125012501250
电压精度±(1.0%读数+2 个字)
电流精度±(1.0%读数+2 个字)
纹波系数≤0.5%
电压稳定度电源电压变化±10%时≤1%


过载能力

空载电压可超出额定电压 10%使用 10 分钟
最大充电电流为 1.25 倍额定电流
电源单相交流 50Hz 220V±10%


工作方式

间断使用:额定负载 30 分钟
1.1 倍额定电压使用:10 分钟


工作环境

温度:-10℃~+40℃
相对湿度:室温为 25℃时不大于 85%(无凝露)
海拔高度:1500 米以下


带电容负荷能力

被试品电容量无限制
可用 1.5 倍的额定电流充电


结构特点

电气绝缘倍压筒
空气绝缘、无泄漏之虑

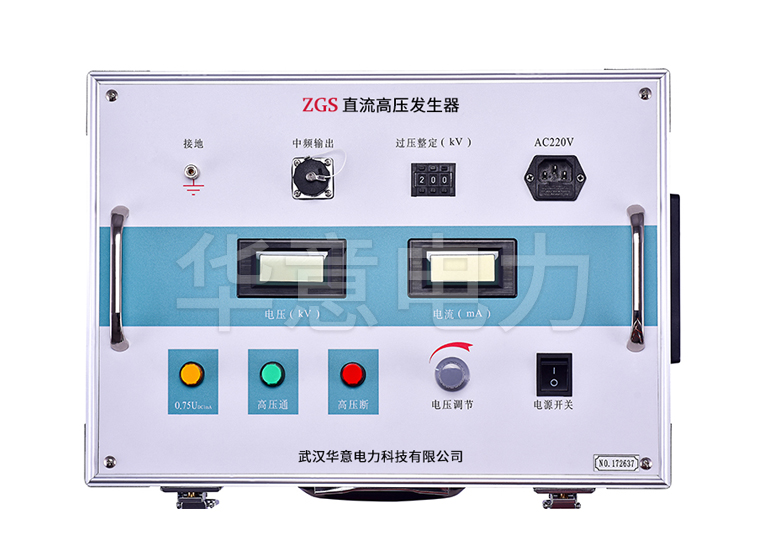

操作箱特点

高精度 0.75UDC1mA单触按钮(精度≤1.0%),适合氧化锌避雷器试验
过压保护采用数字拨码开关,一目了然
便携式机箱,现场更方便




保护功能

内部过压保护, 内部过流保护
外部过压保护(保护电压可整定), 外部过流保护或击穿保护
内部功率保护
非零点启动保护
定时声讯报警

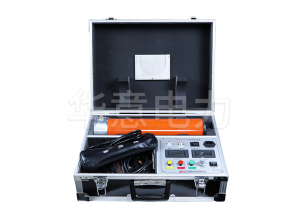

附件清单:

序号
名称数量
1控制箱1台
2高压倍压筒1台

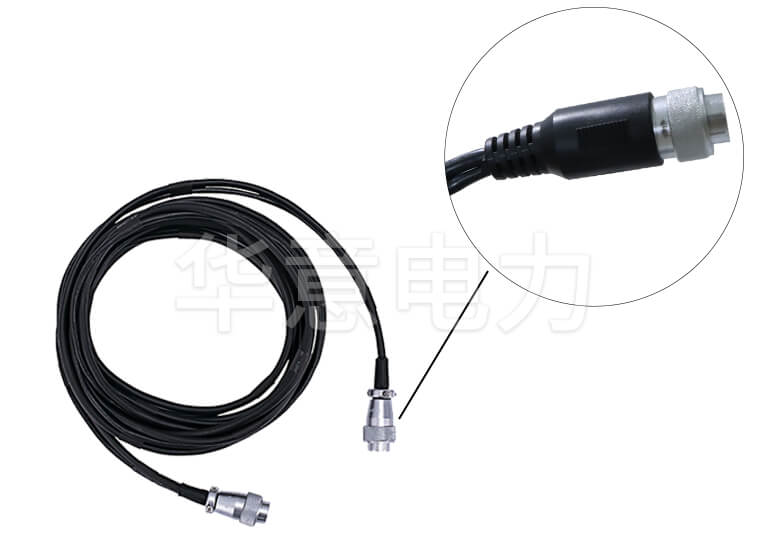

3高压电缆
2根

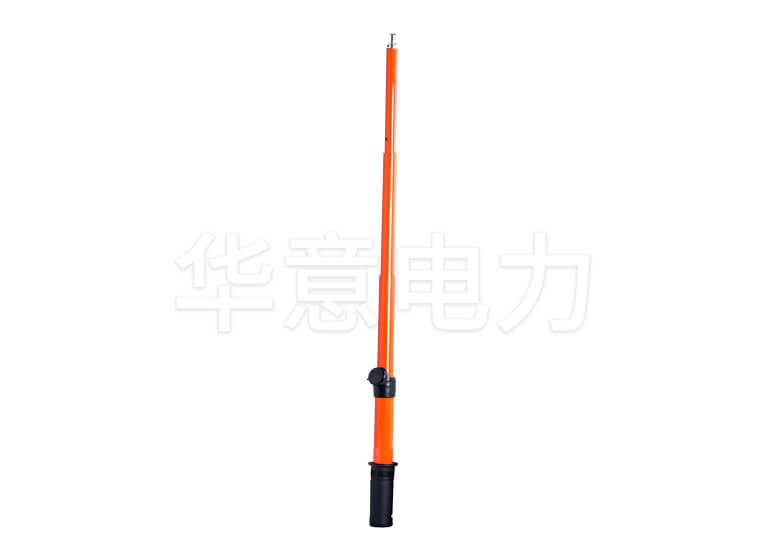

4放电棒1根

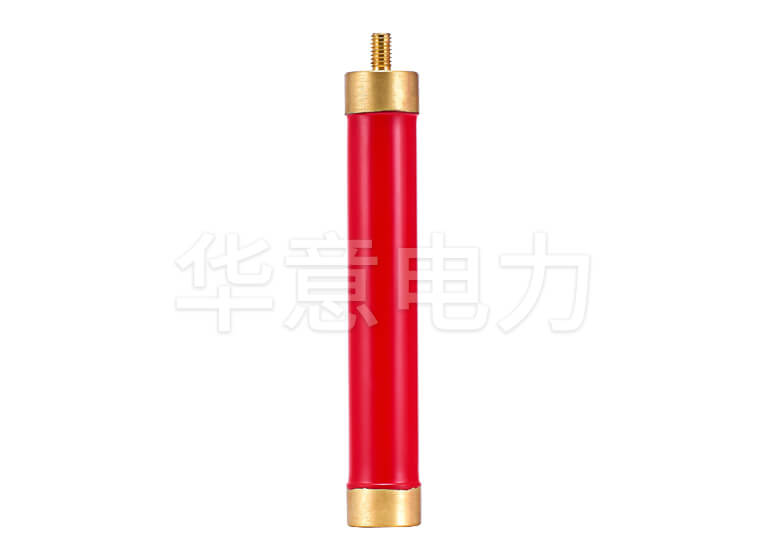

5水阻1个

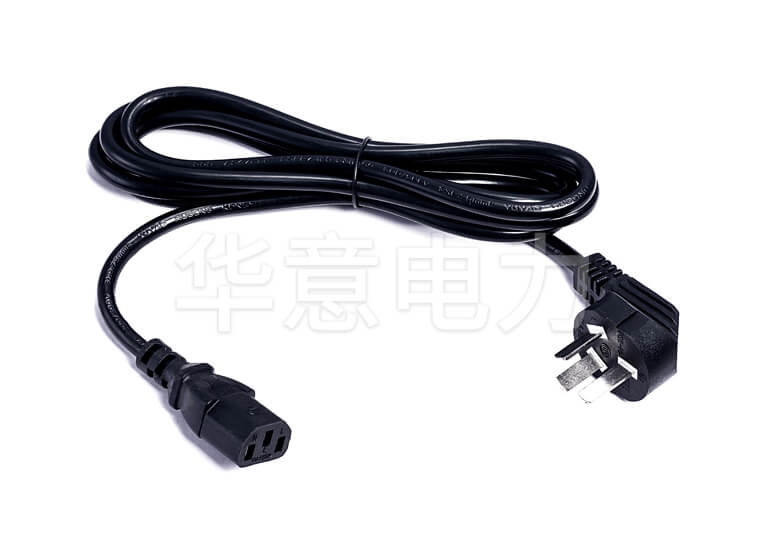

6电源线1根

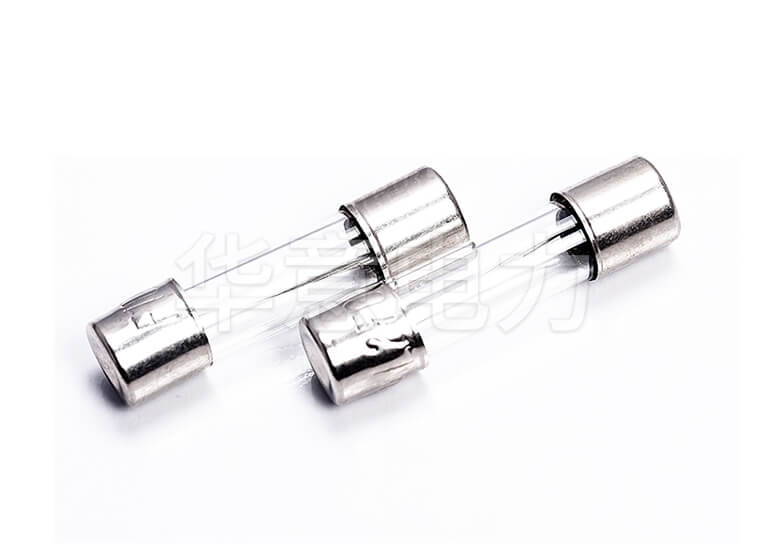

7保险管2个
8专用接地线1根

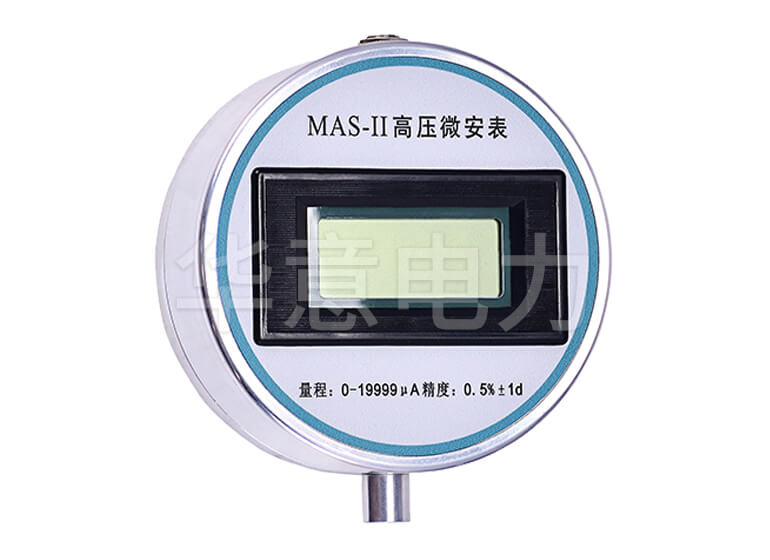

9微安表1个
10说明书1本
11检查报告1份
12合格证1张

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

ZGS 直流高压发生器 选型参考 Selection Reference

选型参考 – 氧化锌避雷器直流参考电压和泄漏电流试验

避雷器额定电压 kV1035
66110220
直流参考电压 kV2890135168314
设备选型 kV / mAZGS - 60 / 2ZGS - 120 / 2ZGS - 200 / 2ZGS - 200 / 2ZGS - 400 / 3

选型参考 – 根据变电站电压等级选择

变电站电压等级 kV103566110220330
最高试验电压 kV47105135192305大于400
设备选型 kV / mAZGS - 60 / 2ZGS - 120 / 2ZGS - 200 / 2ZGS - 200 / 2ZGS - 400 / 3ZGS - 800 / 10

选型参考 – 根据承修承试资质级别选择

承修承试级别5 级4 级3 级2 级1 级
最高试验电压 kV2890168305大于400
设备选型 kV / mAZGS - 60 / 2ZGS - 120 / 2ZGS - 200 / 2ZGS - 400 / 3ZGS - 800 / 10

选型参考 – 纸绝缘电缆直流耐压和泄漏电流试验试验

电缆额定电压 Uo / U kV3.6 / 66 / 66 / 108.7 / 1021 / 3526 / 35
直流试验电压 kV17304047105130
设备选型 kV / mAZGS - 60 / 2ZGS - 60 / 2ZGS - 60 / 2ZGS - 60 / 2ZGS - 120 / 3ZGS - 200 / 5

选型参考 – 橡塑绝缘电缆直流耐压和泄漏电流试验试验

电缆额定电压 Uo / U kV6 / 108.7 / 1021 / 3526 / 3548 / 6664 / 110127 / 220
直流试验电压 kV26376378144192305
设备选型 kV / mAZGS - 60 / 2ZGS - 60 / 2ZGS - 120 / 5ZGS - 120 / 5ZGS - 200 / 5ZGS - 200 / 10ZGS - 400 / 5

选型参考 – 自容式充油电缆主绝缘直流耐压和泄漏电流试验试验

电缆额定电压 Uo / U kV48 / 6664 / 110127 / 220190 / 330290 / 500
直流试验电压 kV175275475585775
设备选型 kV / mAZGS - 200 / 3ZGS - 300 / 3ZGS - 500 / 5ZGS - 600 / 5ZGS - 800 / 10
ZGS 直流高压发生器特点优势Selection Reference

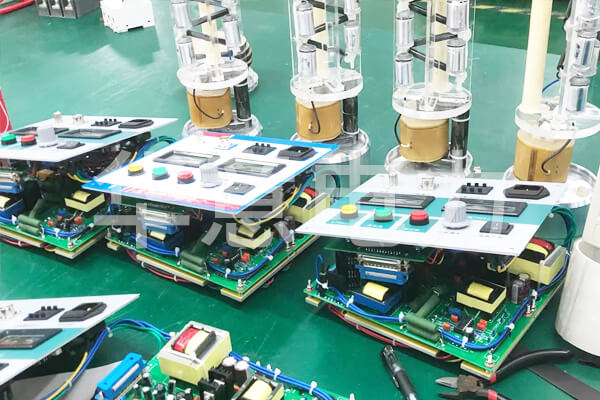

1、精度高、测量准确。控制箱上电压表直接显示加在负载试品上的电压值,使用时无需外加分压器,接线简单。仪器具有高、低压端测量泄漏电流,高压端采用圆形屏蔽数字表显示,不怕放电冲击,抗干扰性能好,适合现场使用;

2、电压调节稳定度高,全量程平滑调压,输出电压调节采用进口单个多圈电位器,升压过程平稳,调节精度高;

3、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强,保护完善可靠,使操作安全;

4、采用最先进技术、工艺制造,率先应用中频倍压电路,采用最新的PWM高频脉宽调制技术和大功率IGBT器件,从而使输出高压稳定度更高,纹波系数更小;

5、增设高精度0.75UDC1mA功能,为做直流高压发生器带来极大的方便;

6、过电压整定采用了数字拨码开关,能将整定电压值直观显示,显示数值单位为kV,一目了然;

7、故障取样采用专用的传感器,动作时间为纳秒级,光隔离元件也为纳秒级,可快速完全关断直流主回路,从而最大的保护仪器不受损伤;

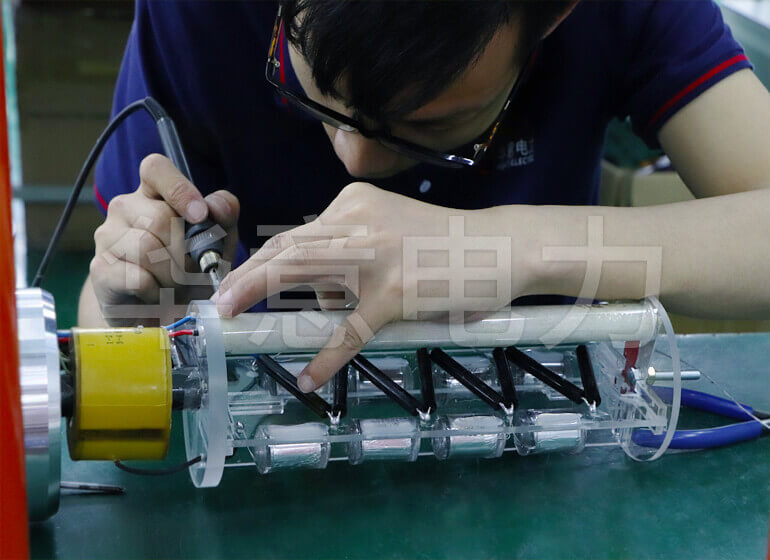

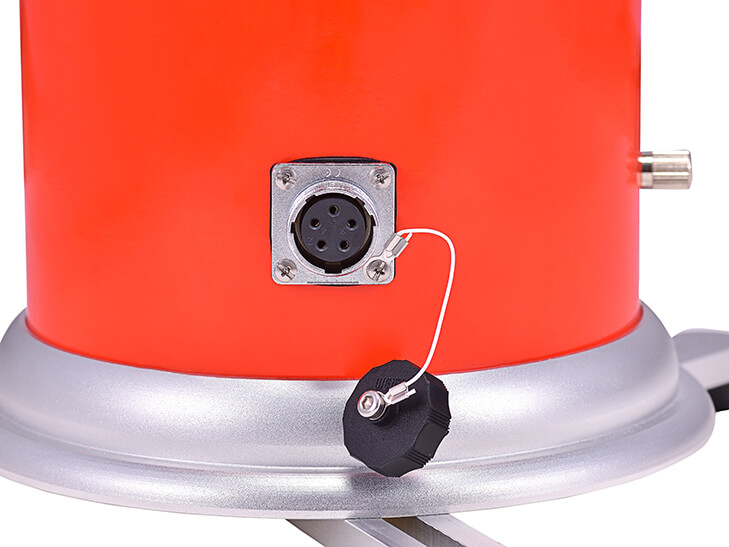

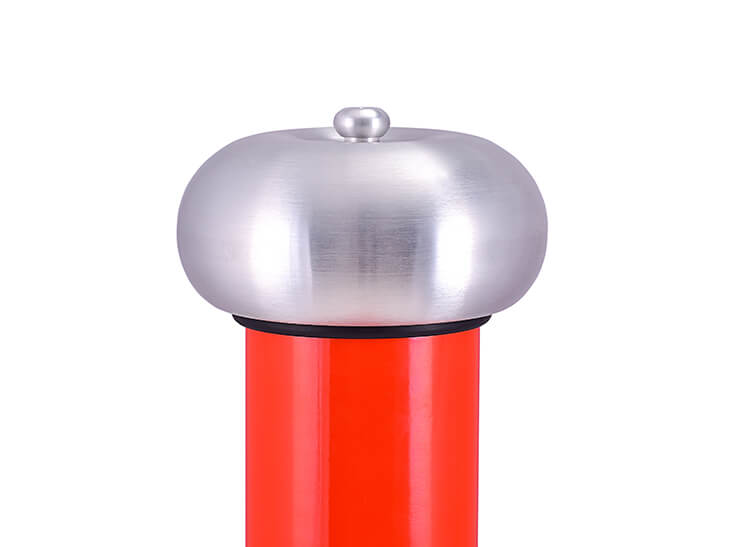

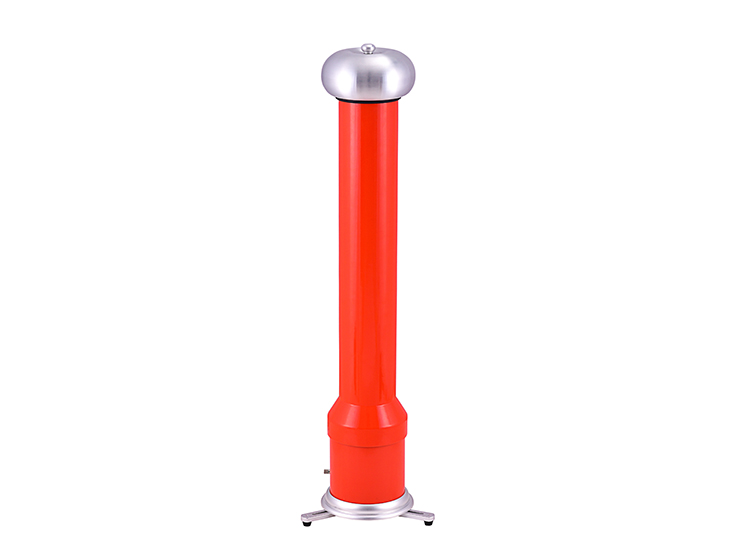

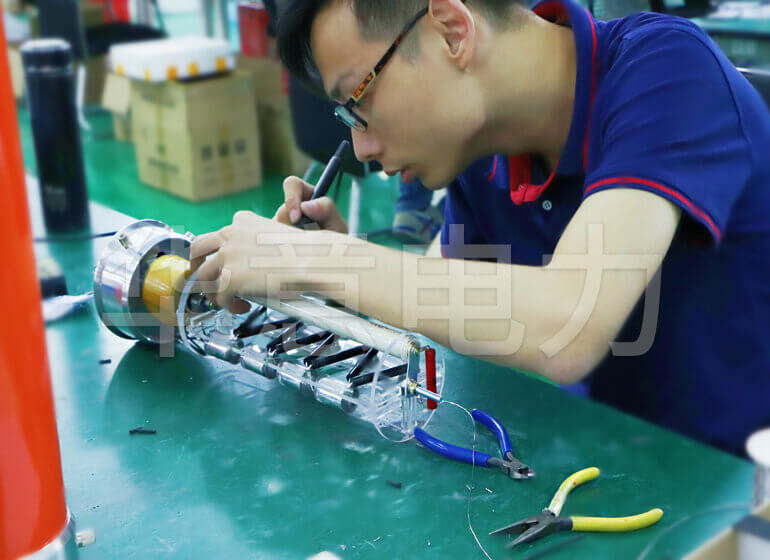

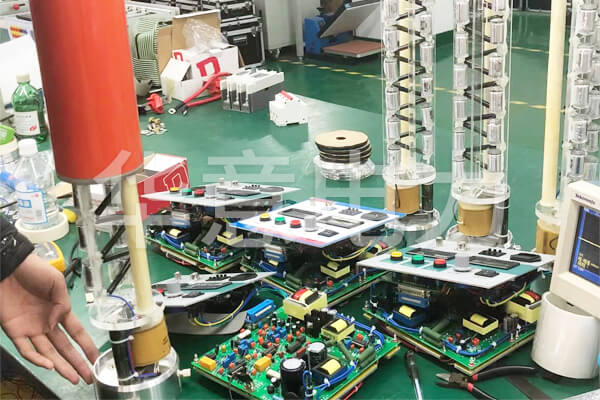

8、倍压筒采用新型材料,轻巧、坚固。底部设有三只内藏式支撑脚,增加了倍压筒的稳定性。外表涂特种绝缘材料,电气性能好,防潮能力强;

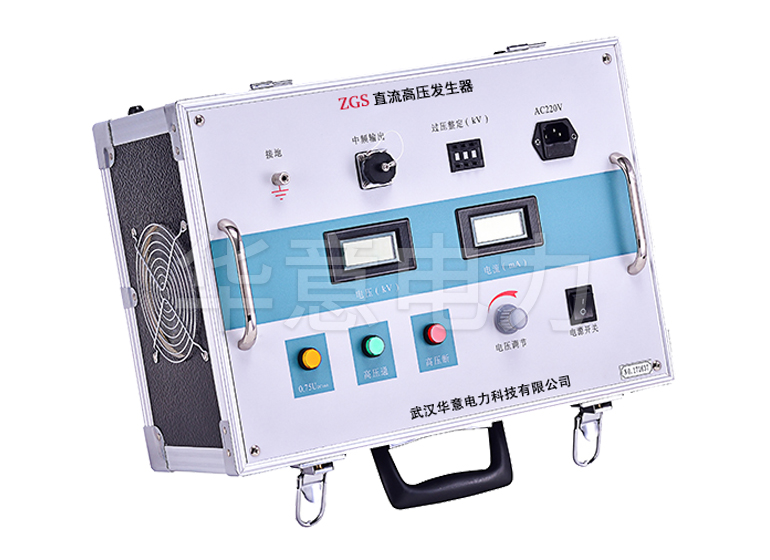

9、机箱采用铝合金机箱,体积小,重量更轻、更美观、更可靠、操作简单、功能齐全,便于野外使用;
