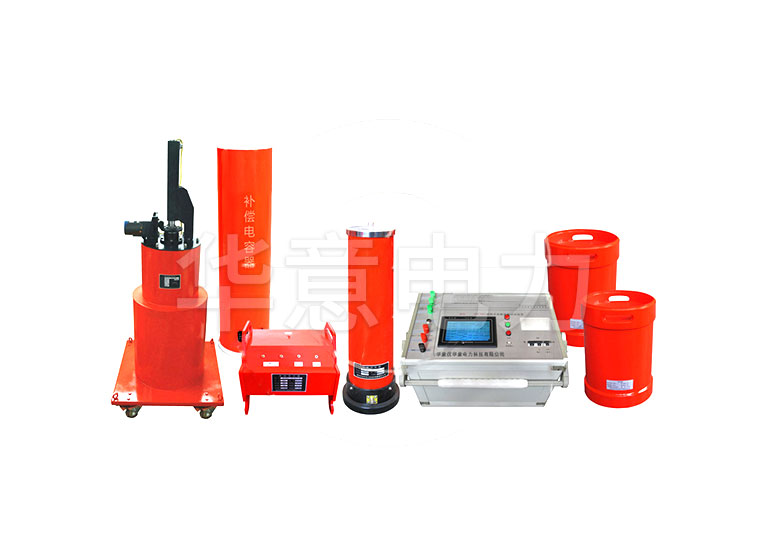

XZB-B 发电机工频交流耐压装置

XZB-B 发电机工频交流耐压装置

输出电压电流波形稳定良好,仅需电源容量为试验容量的1/Q倍,保护功能完善。华意电力研发生产交流耐压谐振试验装置包括发电机交流耐压试验、发电机耐压试验、工频交流耐压试验、发电机耐压试验装置及发电机串联谐振装置。

参考标准:GB50150-2006,DL/T849.6-2004

  • 输出电压的波形畸变率(THD)优于现有所有类型的交流耐压设备
  • 有效防止闪络或击穿,闪络后自动熄弧
  • 工频耐压测试仪输出容量大,所需电源容量小
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

华意电力研发生产发电机交流耐压谐振试验装置包括发电机交流耐压试验、发电机耐压试验、工频交流耐压试验、发电机耐压试验装置及发电机串联谐振装置。发电机交流耐压试验装置针对单机容量在250MW及以下水力发电机的工频交流耐压试验。

发电机交流耐压试验装置技术原理:随着电力系统的发展,运行设备的容量越来越大,如火力发电机组,单机容量已超过1000MW,水力发电机组,单机最大容量已达800MW;这些设备的交流工频耐压试验,如果用传统的试验设备(即工频试验变压器),则由于试验需要的容量大,试验变压器、调压器十分笨重,大容量试验电源在现场也很难解决,现场试验极不方便。工频谐振装置,无论从试验电源容量、设备重量、试验波形及投资等方面都具有极大的优势。该装置主要针对单机容量在250MW及以下水力发电机的交流耐压试验设计制造。

产品别称:工频谐振、工频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、调感式工频谐振耐压装置、工频耐压测试仪。


XZB-B 发电机工频交流耐压装置技术参数 Technical Parameter
额定电压40kV---满足10kV发电机的交流耐压试验
输出电压波形畸变率<1.0%
允许连续工作时间额定条件下一次性工作5分钟
装置自身品质因数Q>50
发电机试验时满负荷下品质因数Q>15(与负载相关)
输入电源单相380V
频率调节范围20Hz~300Hz
系统测量精度1.5%
装置具有过压、过流、零位启动等保护功能

附件清单:

序号名称数量
1可调电抗器1台
2补偿电容器1台
3激励变1台
4分压器1台
5变频源1台
6固定电抗器2台
7说明书
1份
8检验报告1份
9合格证1张

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

XZB-B 发电机工频交流耐压装置特点优势Selection Reference

1、装置具有过压、过流、零位启动、系统失谐(闪落)等保护功能,过压过流保护值可以根据用户需要整定,试品闪落时闪落保护动作并能记下闪落电压值,以供试验分析;

2、整个装置单件重量很轻,最大不超过40kg,便于现场使用;

3、装置具有四种工作模式,方便用户根据现场情况灵活选择,提高试验速度。 工作模式为:全自动模式、手动模式、自动调谐手动升压模式;

4、能存储和异地打印数据,存入的数据编号是数字,方便的帮助用户识别和查找;

5、装置自动扫频时频率起点可以在规定范围内任意设定,扫频方向可以向上、向下选择,同时液晶大屏幕显示扫描曲线,方便使用者直观了解是否找到谐振点;

6、采用了DSP平台技术,可以方便的根据用户需要增减功能和升级,也使得人机交换界面更为人性化;

发电机工频交流耐压试验装置应用优势:

1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的,在整个系统中,电源只需要提供系统中有功消耗的部分,因此,试验所需的电源功率只有试验容量的1/Q;

2、设备的重量和体积大大减少。串联谐振电源中,不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器,而且,谐振激磁电源只需试验容量的1/Q,使得系统重量和体积大大减少,一般为普通试验装置的1/10-1/30;

3、改善输出电压的波形。谐振电源是谐振式滤波电路,能改善输出电压的波形畸变,获得很好的正弦波形,有效的防止了谐波峰值对试品的误击穿;

4、防止大的短路电流烧伤故障点。在串联谐振状态,当试品的绝缘弱点被击穿时,电路立即脱谐,回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时,击穿电流立即上升几十倍,两者相比,短路电流与击穿电流相差数百倍。所以,串联谐振能有效的找到绝缘弱点,又不存在大的短路电流烧伤故障点的忧患;

5、不会出现任何恢复过电压。试品发生击穿时,因失去谐振条件,高电压也立即消失,电弧即刻熄灭,且恢复电压的再建立过程很长,很容易在再次达到闪落电压前断开电源,这种电压的恢复过程是一种能量积累的间歇振荡过程,其过程长,而且,不会出现任何恢复过电压;
