XLY-Y 输电线路异频参数测试系统

XLY-Y 输电线路异频参数测试系统

现场测试各种高压输电线路工频参数的高精度测试仪器,集成异频测试电源、测量仪表、数学模型于一体,消除强干扰的影响,保证仪器设备的安全,能极其方便快速、准确地测量输电线路的工频参数。

参考标准:DL/T 741-2010

  • 仪器内部采用独特的专利技术抗感应电压电路
  • 抗干扰能力强,由仪器内部自带变频电源模块提供仪器测量输出电源
  • 仪器所有测量过程仅仅只需接入市电220V电压即可
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

异频线路参数测试仪仪器为一体化结构,内置变频电源模块,可变频调压输出电源。频率可变为45Hz和55Hz,采用数字滤波技术,避开了工频电场对测试的干扰,从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。

目前市场中销售的不提供测试电源的输电线路参数测试仪器,测试过程中仍然需要庞大的工频电源设备,在强干扰情况下依然无法正常工作,严重时甚至烧毁仪器,这类仪器只是替代了传统的表计,实现了测试和计算自动化,但是无法解决测量中的抗干扰和三相电源设备体积庞大的根本问题。

随着电网的发展和线路走廊用地的紧张,同杆多回架设的情况越来越普遍,输电线路之间的耦合越来越紧密,在输电线路工频参数测试时干扰越来越强,严重影响测试的准确性和测试仪器设备的安全性,针对这一问题,开发了新一代输电线路异频参数测试系统,集成异频测试电源、测量仪表、数学模型于一体,消除强干扰的影响,保证仪器设备的安全,能极其方便快速、准确地测量输电线路的工频参数。

产品别称:输电线路异频参数测试系统、线路参数测试仪。

XLY-Y 输电线路异频参数测试系统技术参数 Technical Parameter
仪器供电电源三相,AC380V±10%,15A,50Hz (有效值)
仪器内部异频电源特性最大输出电压三相,0~200V(有效值<±1%)
最大输出电流5A
输出频率47.5Hz,52.5Hz (<±0.1HZ)
有功功率47.5Hz,52.5Hz (<±0.1HZ)
最大输出功率三相3×3kW(9kW)
具备测量两相线路的功能(包括直流输电线路和电气化铁路牵引线路)
测量范围电容0.1~30μF
阻抗0.1~400Ω
阻抗角0°~360°
线路长度从0.3km到400km均应能够稳定准确测试
测量分辨率电容0.01μF
阻抗0.01Ω
阻抗角0.01°
测量准确度电容≥1μF时,±1%读数±0.01μF
<1μF时,±3%读数±0.01μF
阻抗≥1Ω时,±1%读数±0.01Ω
<1Ω时,±3%读数±0.01Ω
阻抗角测试条件:电流>0.1A
±0.3°(电压>1.0V),±0.5°(电压:0.2V~1.0V)
保护功能护功能仪器具有过流、过压、接地等保护功能。仪器面板带有三相保险,过流过压都是通过保险保护仪器安全和操作人员安全(前提是按照高压试验安全操作要求,将仪器大地端子可靠接地),不会烧坏仪器。
波形畸变率正弦波,畸变率<2%。
绝缘性能、抗震性能绝缘电阻(MΩ)
电源输入端大于10 MΩ
电流输出端大于10 MΩ
电压测量端大于10 MΩ
耐压强度1.5kV,1min,无击穿飞弧;满足长途、恶劣路面运输,试验室做0.5m跌落试验后能可靠稳定测试
抗干扰参数抗干扰电流线路首末两端短接接地时不小于50A能在仪器输出信号与干扰信号之比为1:10的条件下稳定准确完成测试。具有二相线路工频参数测试的功能。
重量主机65Kg
输电线路异频参数测试系统使用环境使用环境:环境温度:-15℃~40℃;相对湿度:≤90%

附件清单

序号
名称数量
1仪器主机
1台

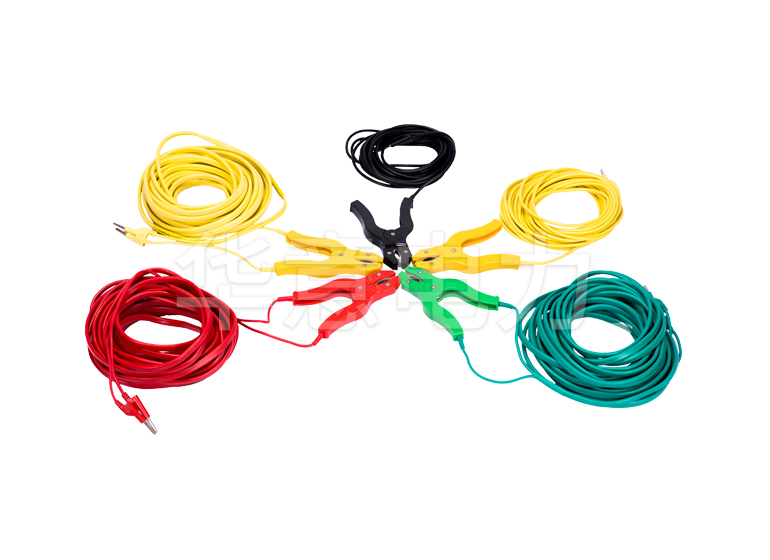

2测试电源输出线(电流线)(黄、绿、红)1套
3电压信号线(黄、绿、红)1套
4三相电源线(黄、绿、红)1套
5100mA保险10只
6备用打印纸
2卷
7保护接地线(裸铜线)1根

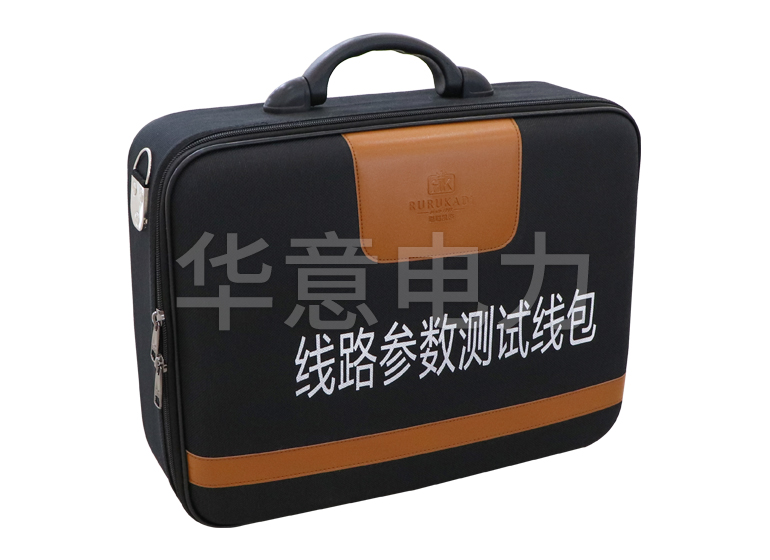

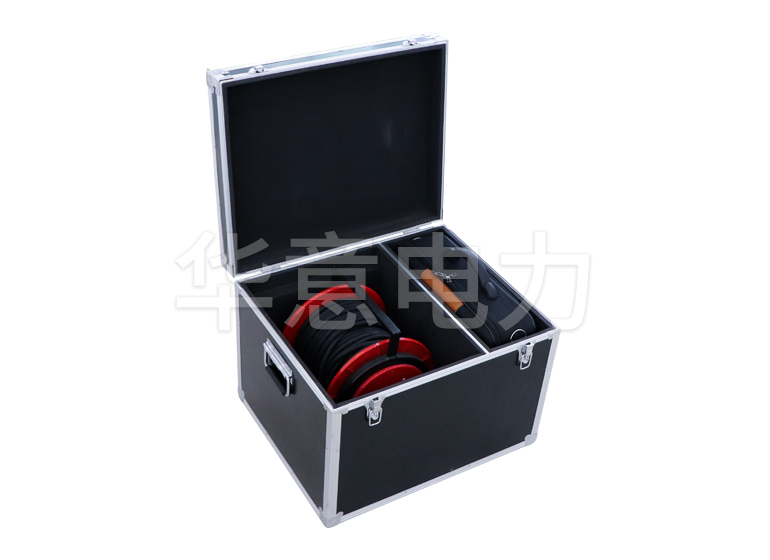

8附件箱
1个
9U盘(数据导入导出用)
1个
10说明书1本
11检查报告1份
12合格证1张

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

XLY-Y 输电线路异频参数测试系统特点优势Selection Reference

1、快速准确完成线路的正序电容,正序阻抗,零序电容,零序阻抗等参数的测量,还可以测量线路间互感和耦合电容(线路直阻采用专门的HVLR线路直阻仪进行测量);

2、抗干扰能力强,能在异频信号与工频干扰信号之比为1:10的条件下准确测量;

3、外部接线简单,仅需一次接入被测线路的引下线就可以完成全部的线路参数测量;

4、仪器以DSP数字信号处理器为内核,实现测试电源、仪表、计算模型集成化,将一卡车的设备浓缩为一台仪器。大屏幕汉字显示液晶,旋转鼠标操作方式,面板汉字微型打印机打印结果,操作十分简便;

5、测试过程快捷,仪器自动完成测试方式控制、升压降压控制和数据测量和计算,并打印测量结果,一个序参数的测量约一分钟就能完成,试验时间缩短,工作量大大减小,5分钟内可完成传统方法两个小时的工作量;

6、测量精度高,仪器本身提供接近工频的异频电源(47.5Hz和52.5Hz),轻松分离工频及杂波干扰,有效地实现小信号的高精度测量;

7、解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题;

8、可以保存2048组测试数据,并能够通过USB接口导出到上位计算机进行数据管理及报告生成;

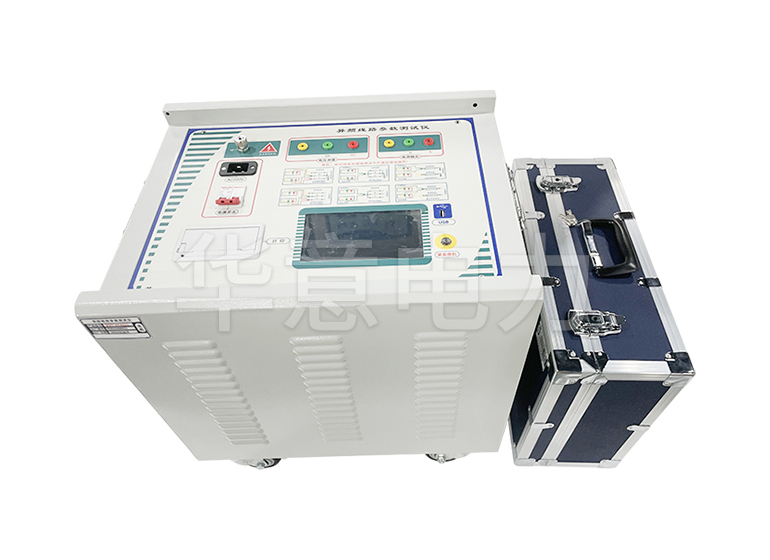

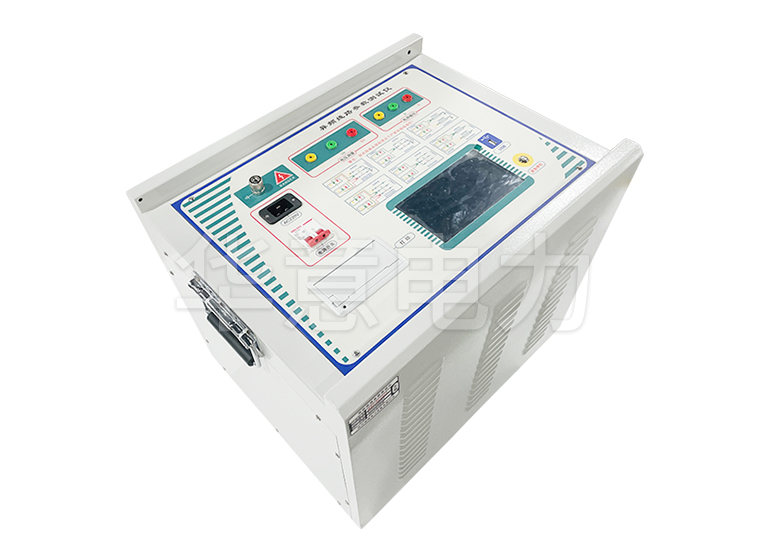

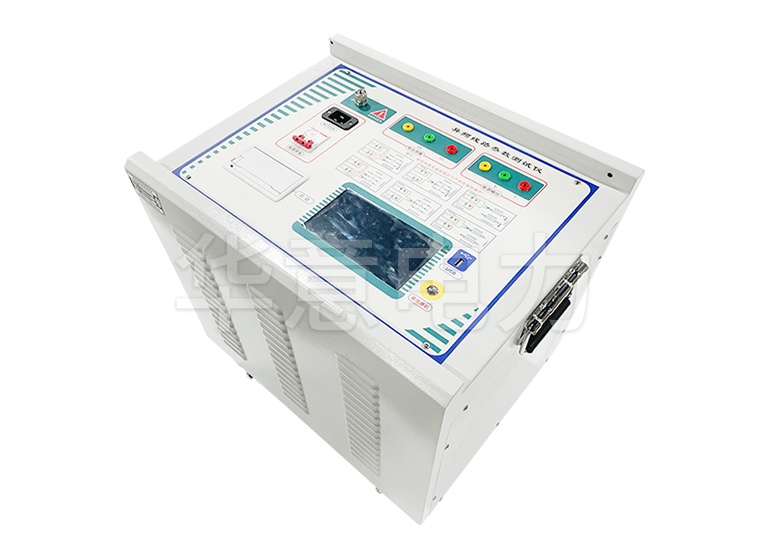

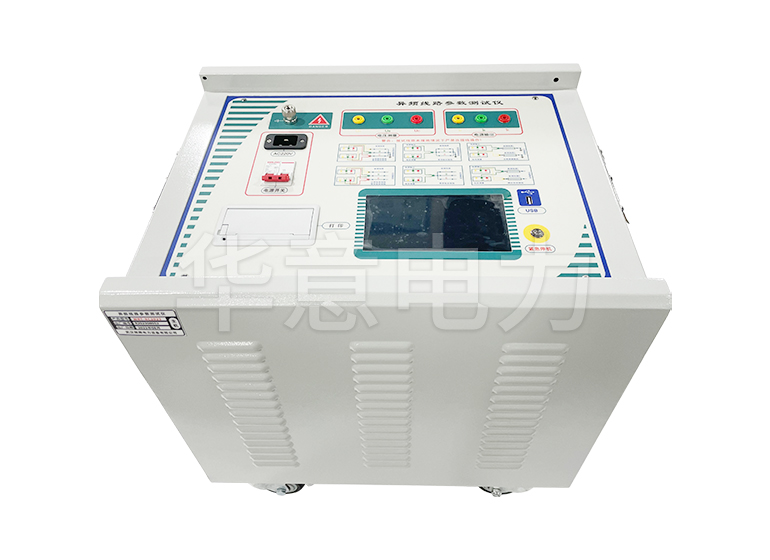

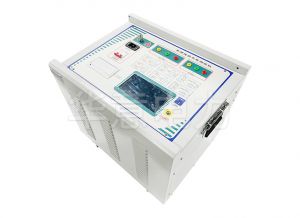

XLY-Y 输电线路异频参数测试系统产品图集 Product Atlas
