ZZC-5A 直流电阻测试仪

ZZC-5A 直流电阻测试仪

测量变压器绕组的直流电阻是一个很重要的试验项目,采用电流源线性补偿技术,测试稳定、测量精度 高、速度快,提高了测量效率,减轻了操作人员的工作强度。技术上采用 “四端”测量,消除引线电阻与接触引起的测量误差。有过压防护功能,能防反电动势冲击。

参考标准:DL/T845.3-2004

  • 采用电流源线性补偿技术
  • 过压防护功能,防反电动势冲击
  • 采用"四端"测量,消除引线电阻与接触引起的测量误差
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

变压器绕组的直流电阻测试(5A直流电阻测试仪)是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

5A直流电阻快速测试仪(以下简称直阻仪)是一款创新型产品,内置大容量锂电池,仪器与测试线采用机线一体设计,产品体积小巧,便于携带。产品不仅适合变压器、互感器、电抗器等感性试品的测量, 而且适合铜排、导线、开关触点等阻性试品的测量,仪表测试速度快、准确度高。

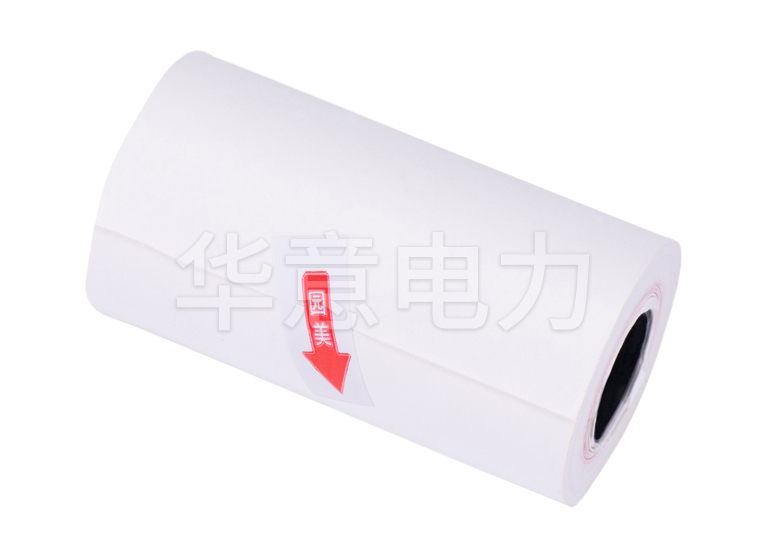

本直流电阻快速测试仪界面设计采用微机控制,大屏幕背光汉字液晶屏显示,操作简便、显示清晰人机交互界面友好,测量过程及仪器工作状态提示明确充分,不需操作人员记忆过多的规程;采用电流源线性补偿技术,测试稳定、测量精度高、速度快,提高了测量效率,减轻了操作人员的工作强度。技术上采用“四端”测量,消除引线电阻与接触引起的测量误差。有过压防护功能,能防反电动势冲击。面板式打印机可快速打印测量结果(选用)。体积小、重量轻、携带方便。 本直流电阻快速测试仪适用于各类电力变压器、互感器绕组等感性低阻值电阻的测量与分析。

产品别称:直流电阻速测仪、变压器直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪、直流电阻快速测试仪。

ZZC-5A 直流电阻测试仪技术参数 Technical Parameter

主要技术指标

测量范围

0~2000Ω(共六档)

测试电流

5A(20mΩ~2Ω);0.5A(20Ω)

0.05A(200Ω);0.005A(2000Ω)

分辨率

1μΩ(20mΩ档);10μΩ(200mΩ档)

0.1mΩ(2Ω档);1mΩ(20Ω档)

10mΩ(200Ω档);0.1Ω(2000Ω档)

准确度

1mΩ~2000Ω (±0.5 %RDG +2d)

其它

整机功耗

≤100W

工作温度与湿度

0℃~40℃;≤ 85 % RH

耐压

AC1.5kV 50HZ 1min

工作电源

AC220V 50 HZ (±10%)

尺寸

350mm(L)× 260mm(W)× 140mm(D)

重量

约3kg

附件清单:

序号

名称

数量

1

仪器主机

1台

2

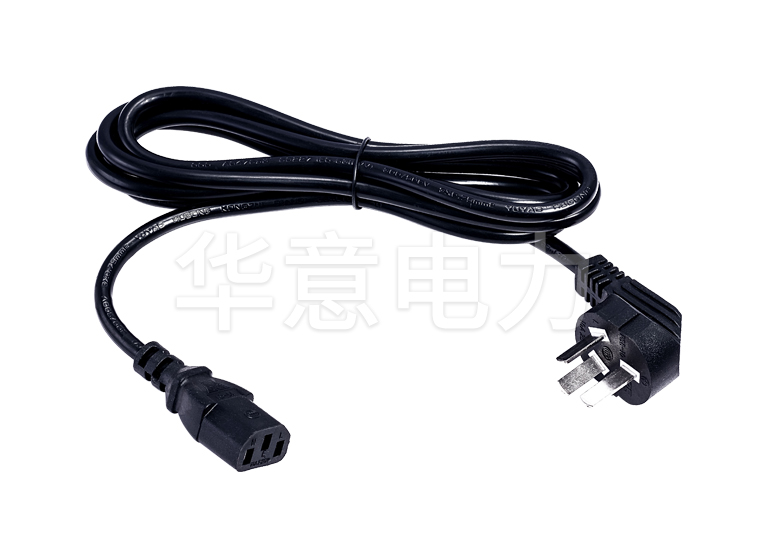

电源线

1根

3

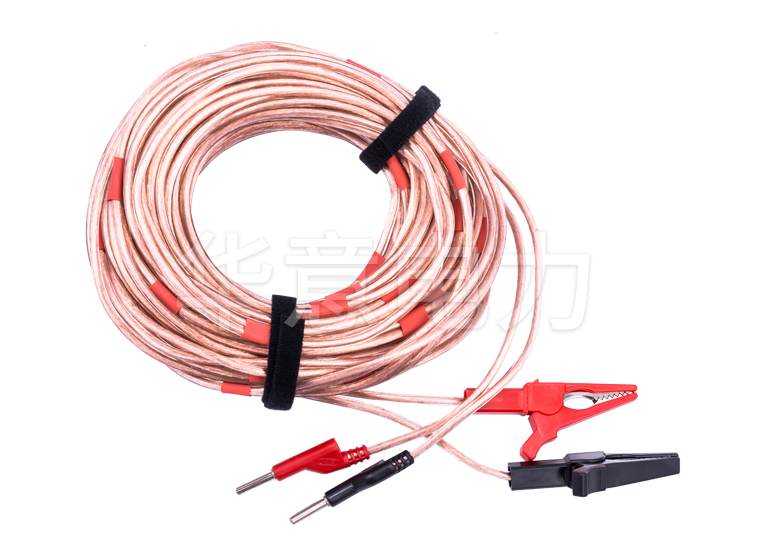

测试线

1套

4

接地线

1根

5

保险管

3个

6

说明书

1本

7

检查报告

1份

8

合格证

1张

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

ZZC-5A 直流电阻测试仪特点优势 Selection Reference

1、大屏幕背光汉字液晶屏显示,操作简便、显示清晰、人机交互界面友好;

2、采用电流源线性补偿技术,测试稳定、测量精度 高、速度快;

3、上采用 “四端”测量,消除引线电阻与接触引起的测量误差;

4、具有反电动势保护、断线保护、断电保护、过热报警等多种保护功能;

5、具有本机存储和优盘存储;

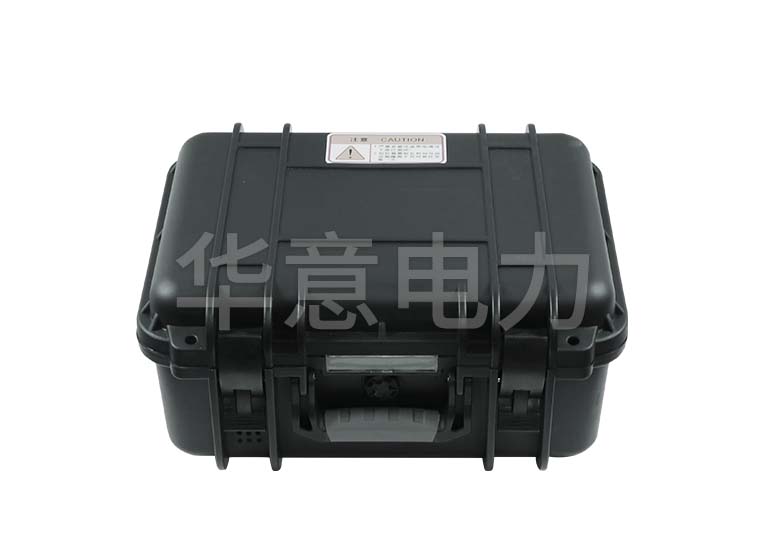

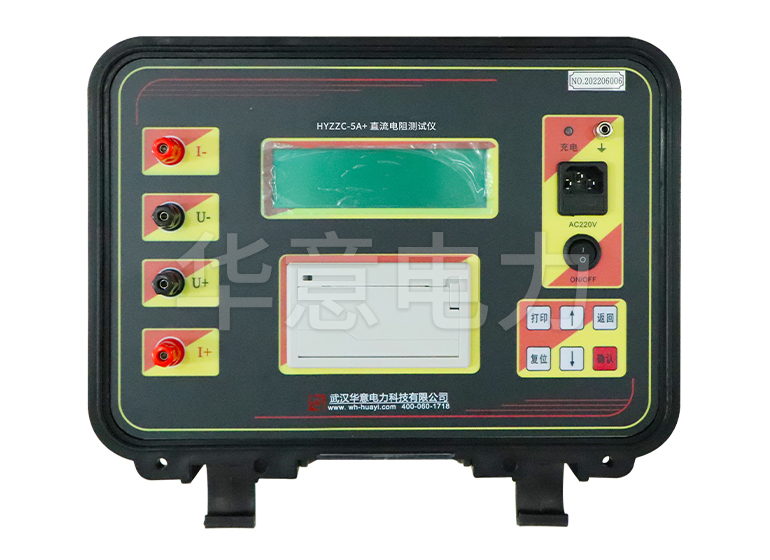

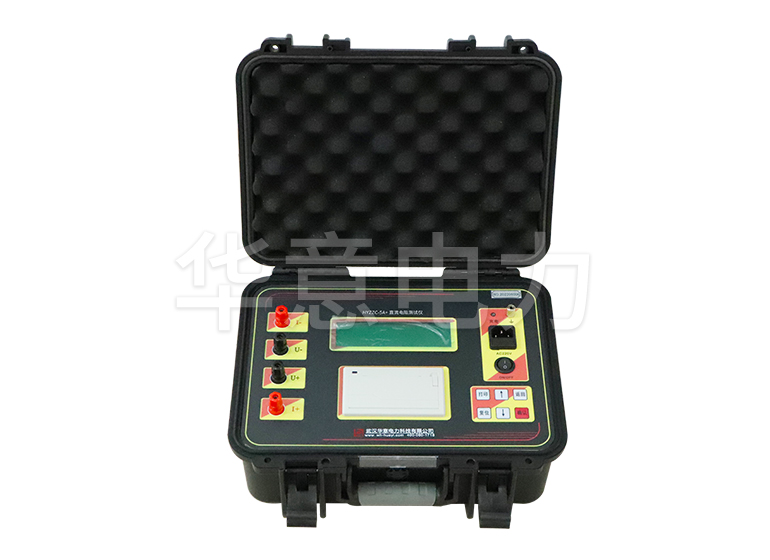

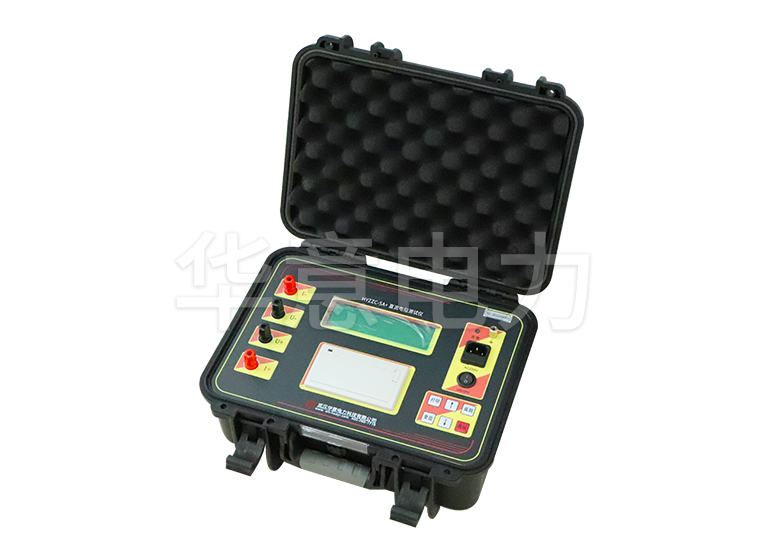

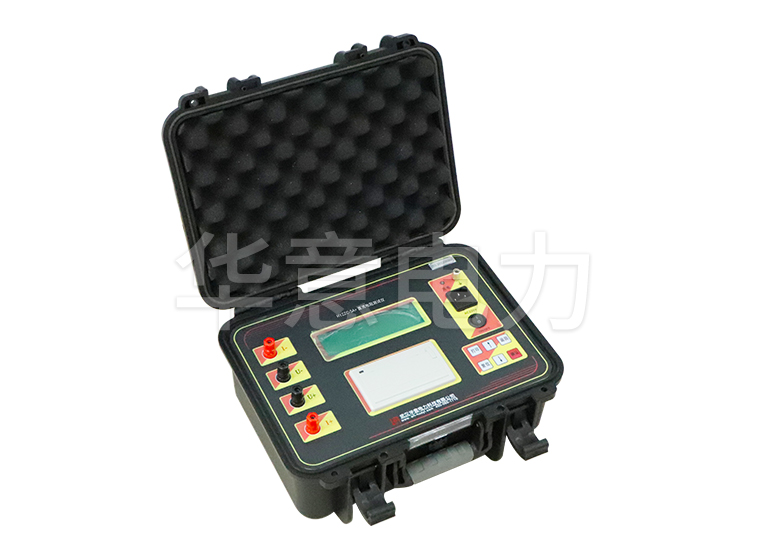

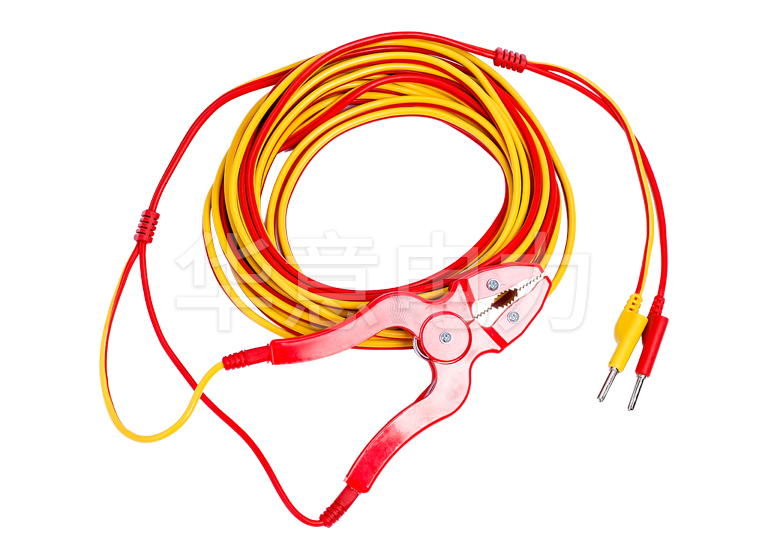

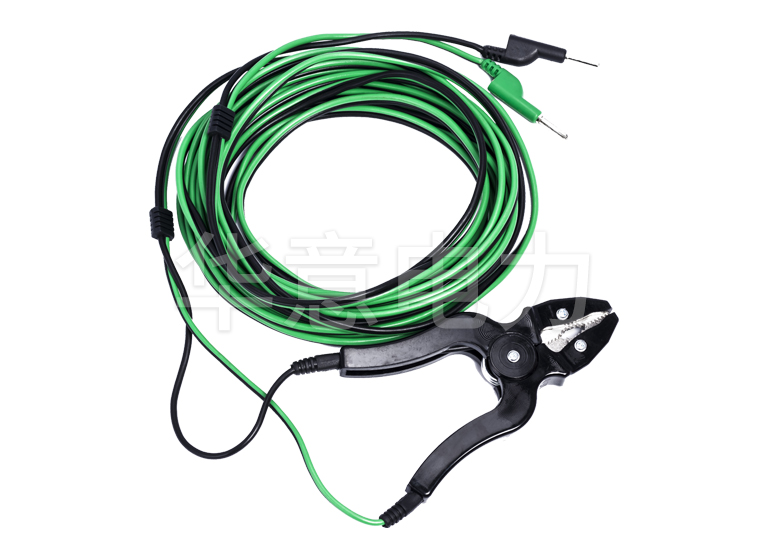

ZZC-5A 直流电阻测试仪产品图集 Product Atlas
ZZC-5A 直流电阻测试仪产品证书Product Certificate

说明:华意电力产品严格按照国电力家标准及行业规程生产制造,对每一台产品的技术参数、外观、性能进行严格进行出厂检测试验,并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过GB/T19001-2019质量管理体系认证。精准测量、品质保障,我们始终坚持以责任和匠心做好每一台产品。

  • 检定证书
    ZZC-5A 直流电阻测试仪检定证书
  • 专利证书
    ZZC-5A 直流电阻测试仪专利证书
  • 质量管理
    ZZC-5A 直流电阻测试仪质量管理
  • 环境管理
    ZZC-5A 直流电阻测试仪环境管理
