ZZC-40A 直流电阻测试仪

ZZC-40A 直流电阻测试仪

变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后,必不可少的试验项目。在通常情况下,用传统的方法(电桥法和压降法)测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。

参考标准:DL/T845.3-2004

  • 稳定输出40A直流电流
  • 自动放电和放电指示功能
  • 大容量CPU可存储255组数据
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路,可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符,引出线是否有断裂,多股导线并绕是否有断股等情况。

为了满足变压器直流电阻快速测量的需要,我公司研制的型直流电阻测试仪。该仪器采用全新电源技术,具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制,自动化程度高,具有自动放电和放电报警功能。仪器测试精度高,操作简便,可实现变压器直阻的快速测量。

产品别称:直流电阻速测仪、变压器直流电阻测试仪、变压器绕组直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪、直阻测试仪。

ZZC-40A 直流电阻测试仪技术参数 Technical Parameter
输出电流2.5A、5A、 10A、20A、40A




量程

50μΩ~500mΩ   (40A)
100μΩ~1Ω        (20A)
500μΩ~2Ω        (10A)
1mΩ~4Ω           (5A)
2mΩ~8Ω           (2.5A)
准确度0.2%
分辨率0.1μΩ
工作温度0~40℃
环境湿度≤90%RH,无结露
海拔高度≤1000米
工作电源AC220V±10%,50HZ±1HZ
外形尺寸400mm*230mm*380mm
仪器重量17.5kg

附件清单:

序号名称数量
1

直流电阻测试仪主

1台
2

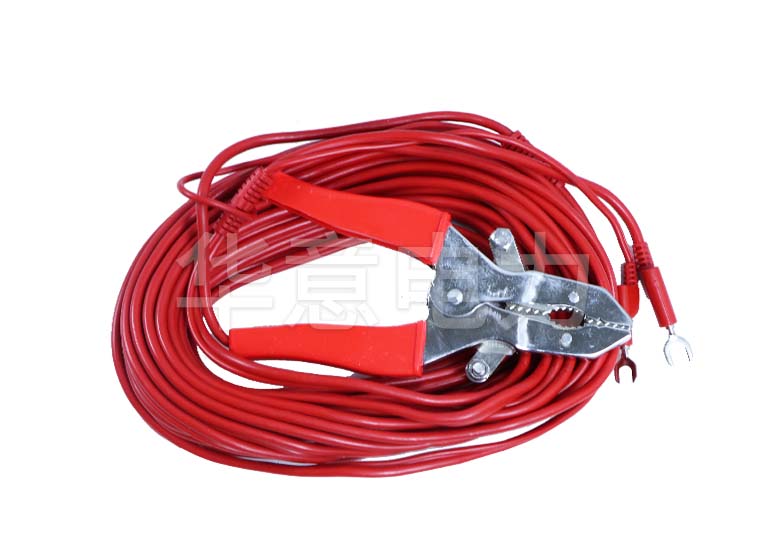

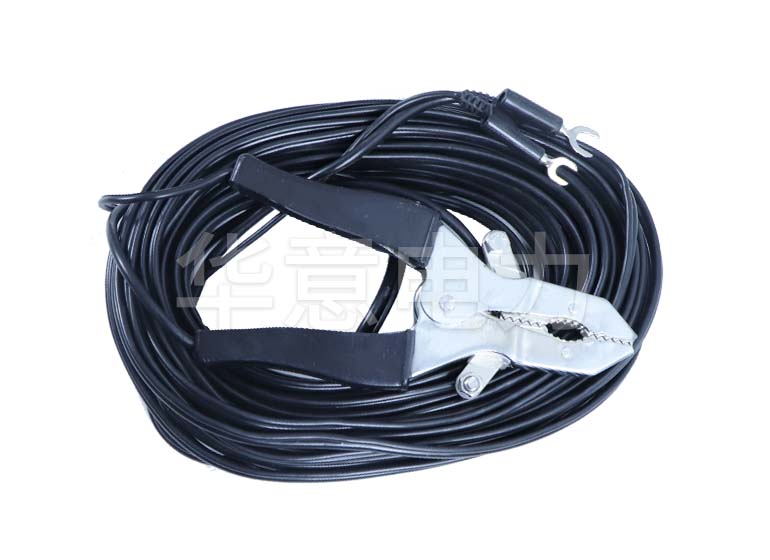

40A型测试

1根
3

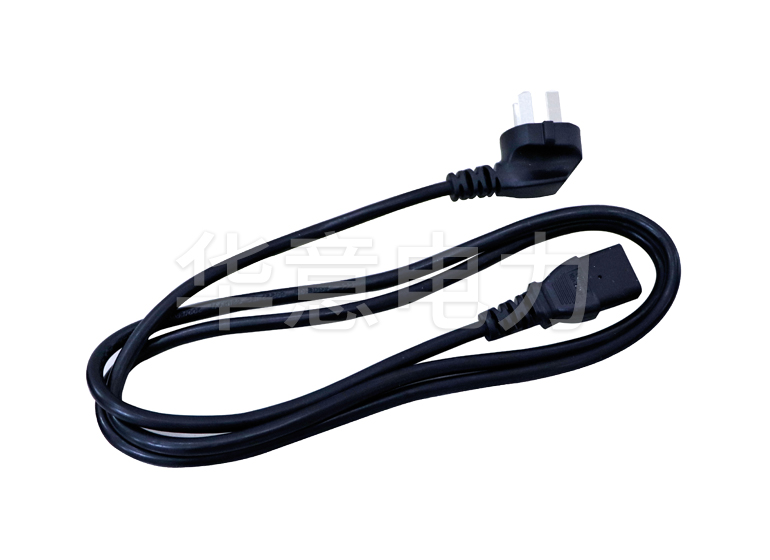

三芯电源线

1套
4

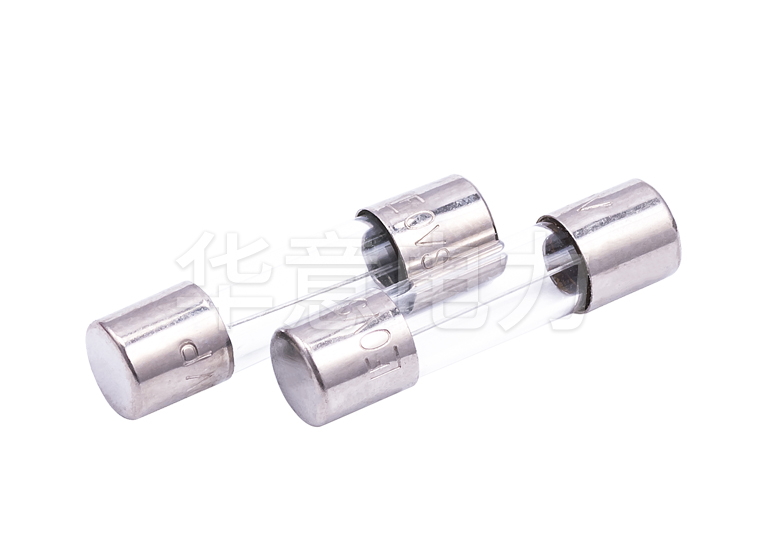

保险管10

2卷
5

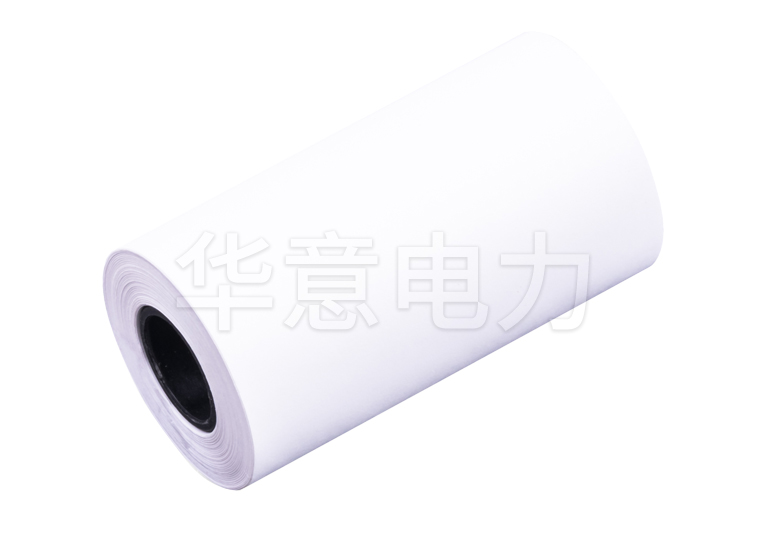

打印纸

1根
6

接地线

3个
7

标准电阻

1本
8检查报告1份
9合格证1张
10

使用说明书

一本

11

保修卡

一张

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

ZZC-40A 直流电阻测试仪特点优势Selection Reference

1、 整机由高速单片机控制,自动化程度高,操作简便;

2、 采用高频开关电源技术,输出电流大,适合大中型变压器直流电阻测量;

3、保护功能完善,能可靠保护反电势对仪器的冲击,性能更可靠;

4、具有声响放电报警,放电指示清晰,减少误操作;

5、响应速度快,可在测量状态直接转换有载分接开关,仪器自动刷新数据;

6、采用立式机箱结构,便于现场使用;

7、智能化功率管理技术,仪器总是工作在最小功率状态,有效减轻仪器内部发热,节约能源;

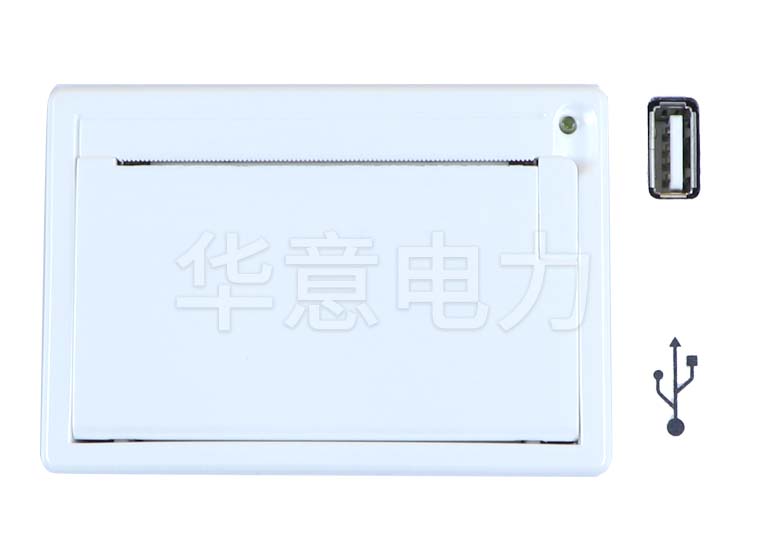

8、点阵式液晶,中文菜单,打印输出;

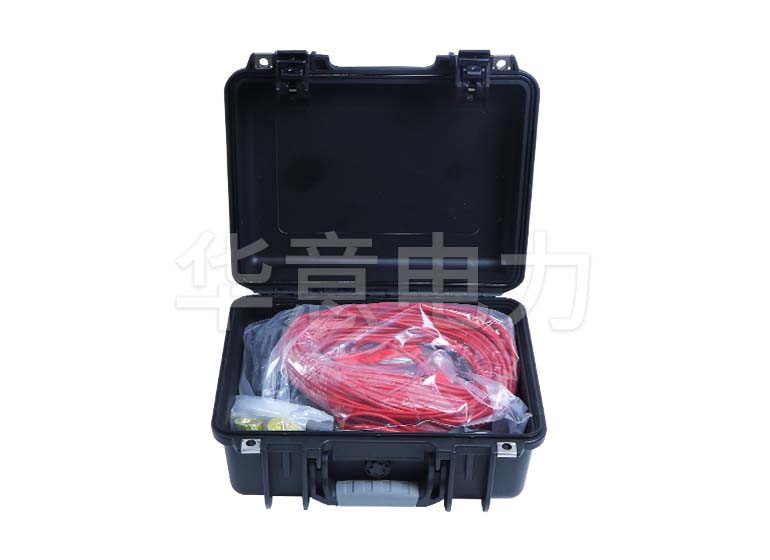

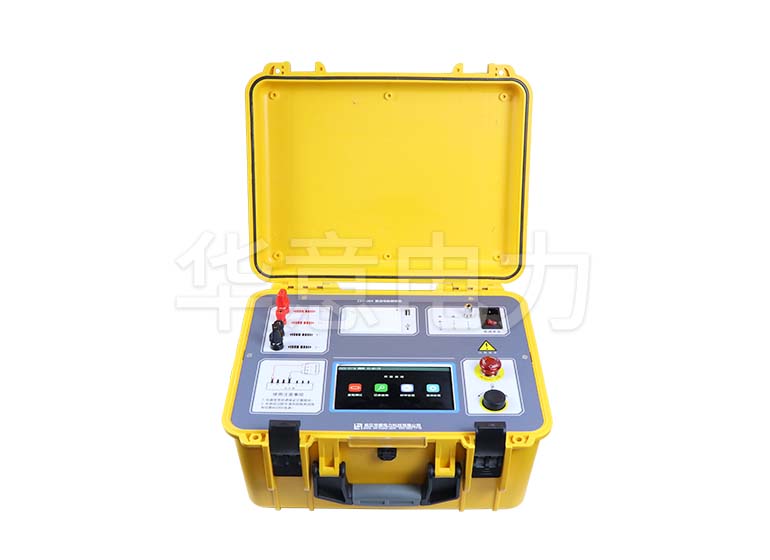

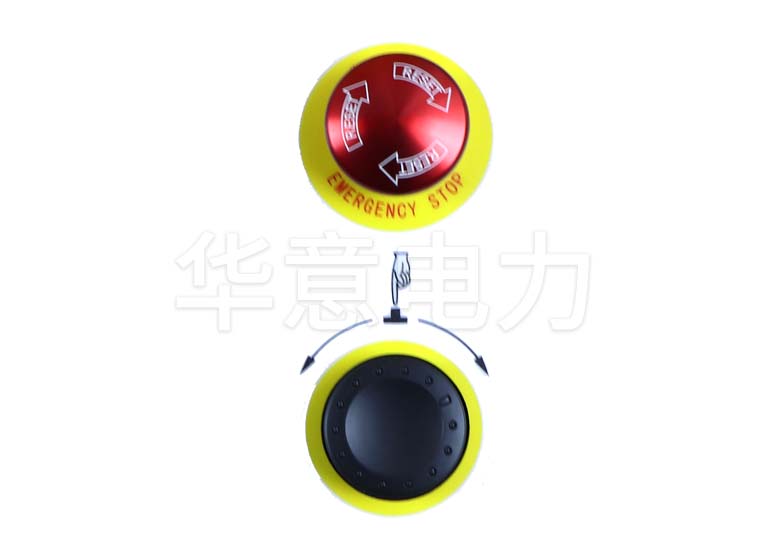

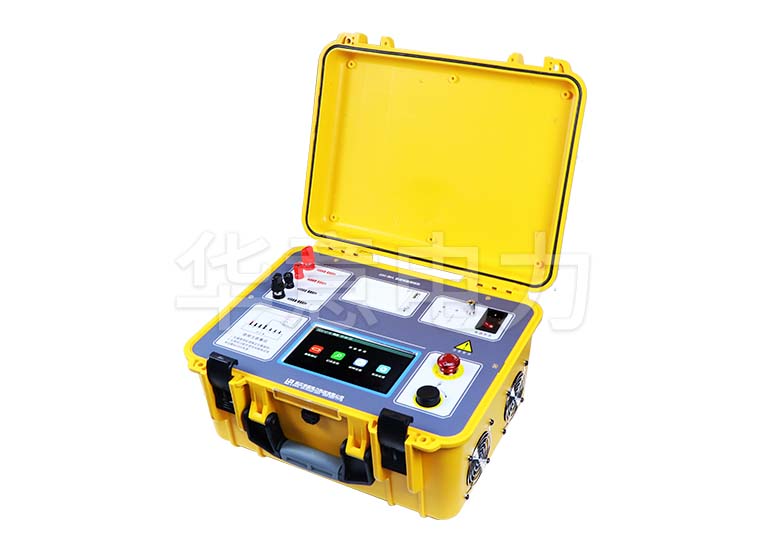

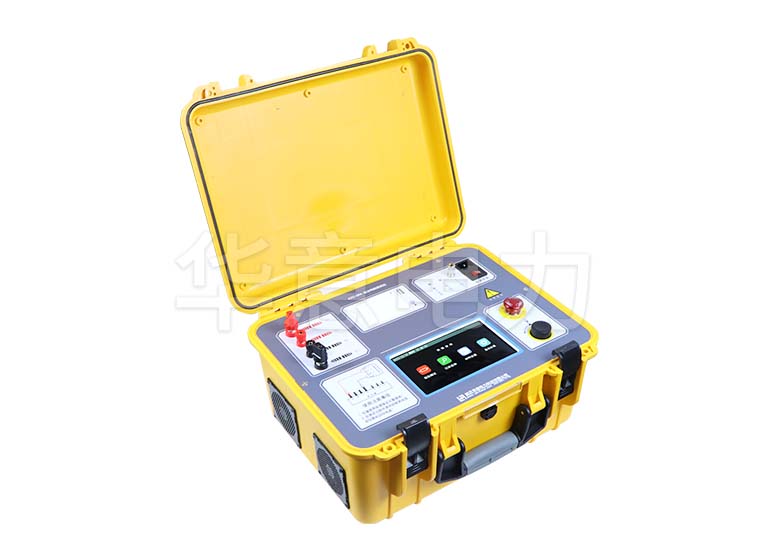

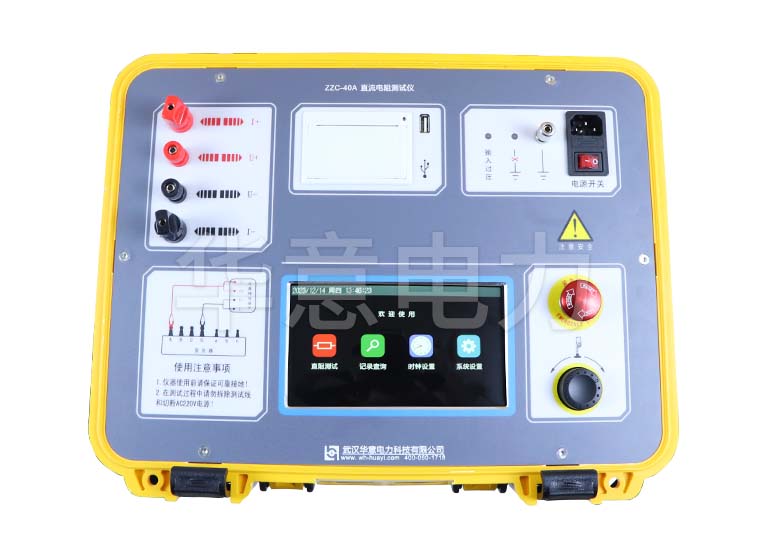

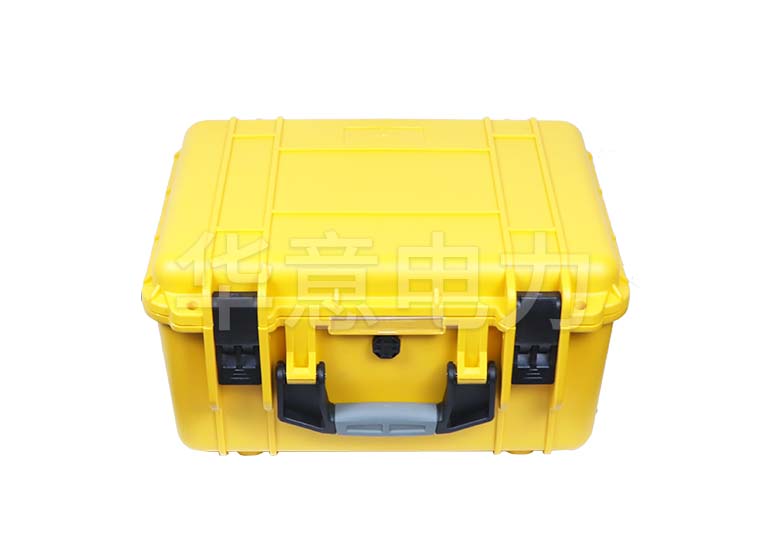

ZZC-40A 直流电阻测试仪产品图集 Product Atlas
