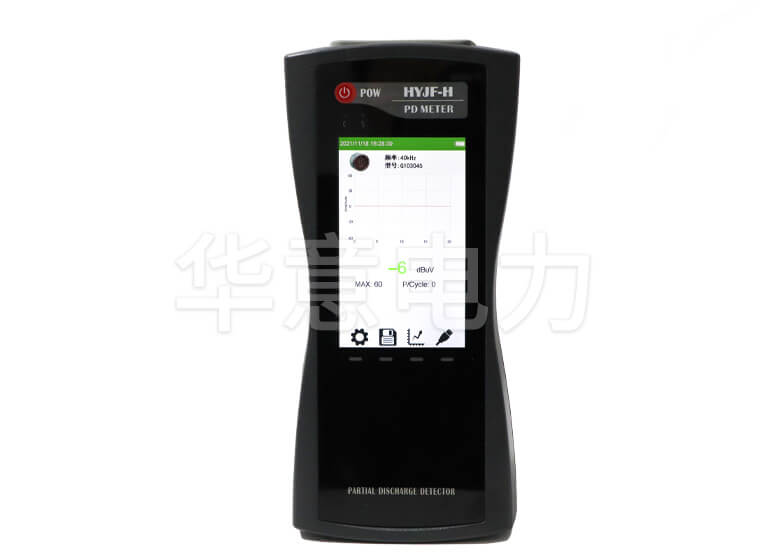

HYJF-H ​局部放电检测仪

HYJF-H ​局部放电检测仪

采用先进的抗干扰组件和独特的门显示电路,并具有四种高频椭圆扫描,可供制造厂、科研部门、电力部门现场使用。局部放电检测仪采用先进的抗干扰组件和独特的门显示电路,并具有四种高频椭圆扫描。

参考标准:DL/T846.4-2004

  • 采用先进的抗干扰组件和独特的门显示电路
  • 具有四种高频椭圆扫描
  • 灵敏度高、放大器系统动态范围大、测试的试品范围广、操作简便
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

局部放电检测仪采用先进的抗干扰组件和独特的门显示电路,并具有四种高频椭圆扫描,适用于高压产品的型式、出厂试验,新产品研制试验,电机、互感器、电缆、套管、电容器、变压器、避雷器、开关及其它高压电器局部放电的定量测试。可供制造厂、科研部门、电力部门现场使用。

在试验电压下产生局部放电时,经耦合电容Ck产生脉冲电流,由输入单元拾取得脉冲讯号,经低噪声前置放大、滤波放大器选择所需频带及主放放大后,在示波屏的椭圆扫描基线上显示出放电脉冲,同时也送到脉冲峰值表(对数表)显示其峰值。时间窗单元控制试验电压每一周期内脉冲峰值表的工作时间,并在这段时间内将显示屏的显示加亮,宽度与位置可以改变,进一步加强了抗干扰能力。

局部放电测试仪是研制开发生产的一种新型仪器。该仪器具有灵敏度高、放大器系统动态范围大、测试的试品范围广、操作简便等优点。并采用先进的抗干扰组件和独特的门显示电路,抗干扰能力强,并具有四种高频椭圆扫描,适用于高压产品的型式、出厂试验,新产品研制试验,电机、互感器、电缆、套管、电容器、变压器、避雷器、开关及其它高压电器局部放电的定量测试。可供制造厂、科研部门、电力部门现场使用。

别称:局部放电检测仪、局部放电测量仪、局部放电测试仪、局部放电检测仪,局部放电、局放、局部放电检查。

HYJF-H ​局部放电检测仪技术参数 Technical Parameter
适用范围采用非侵入式检测方式,对高压电气设备的局部放电缺陷进行检测及定位


传感器配置

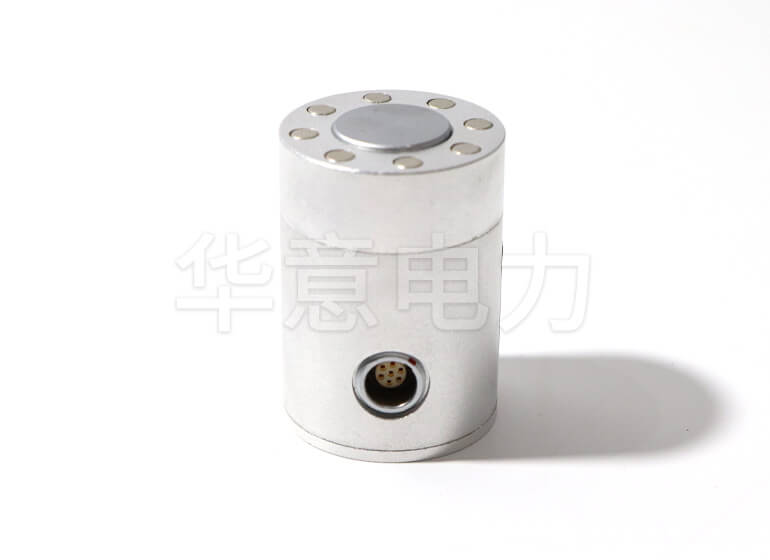

标配:超声波传感器(UA)、地电波传感器(TEV)

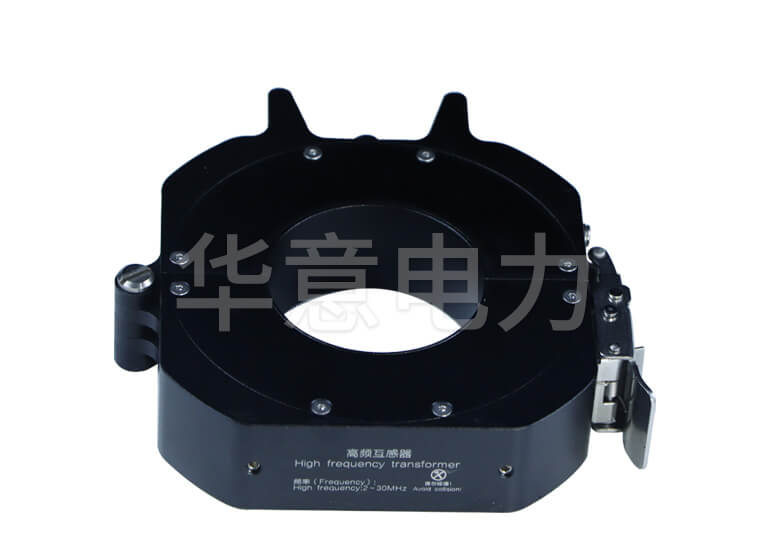

选配:变压器专用传感器、GIS专用特高频传感器、高频互感器,也可根据用户要求定制
检测原理超声波法(UA)、地电波法(TEV)及特高频法(UHF)
检测频带超声波: 40~200KHz、地电波: 3~100MHz、特高频: 300~2000MHz


测量范围

超声波: -90~80dB
地电波: -80~10dBm
特高频: -80~10dBm
灵敏度最小10pC(具体取决于传感器与放电源之间的距离)


传感器

超声波传感器:20~200(kHz)
地电波(TEV):3 ~ 100MHz

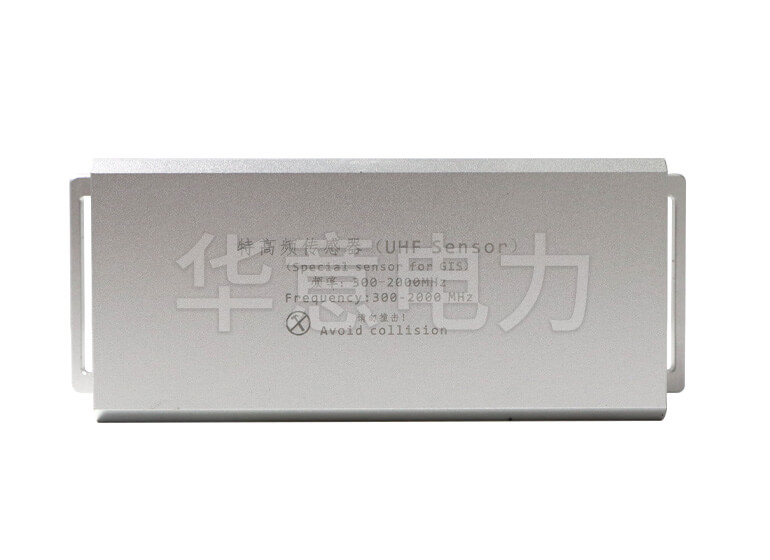

特高频传感器:300~2000(MHz),具备定向接收特性

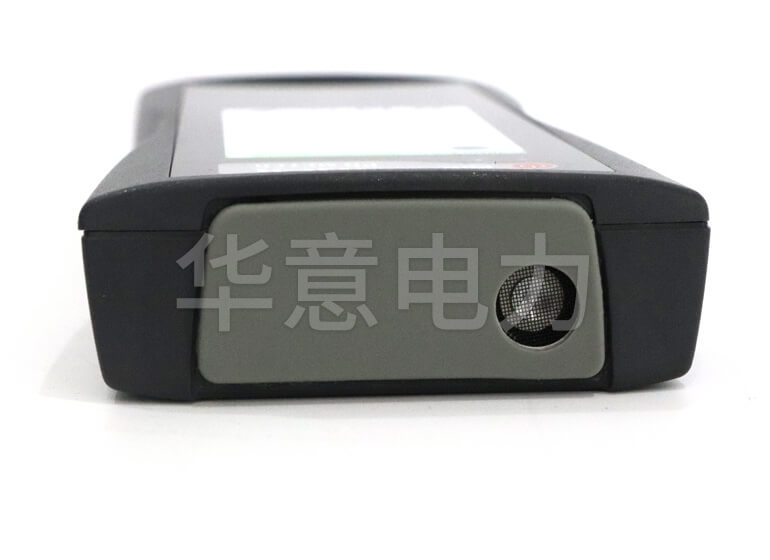

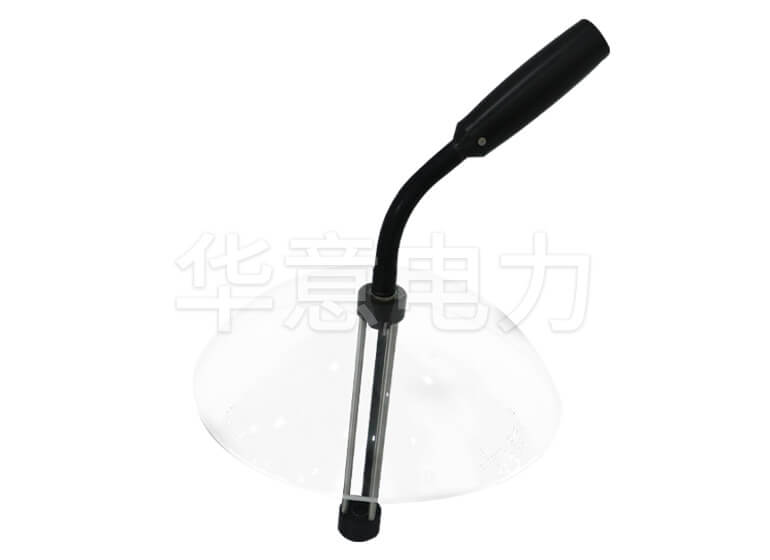

具有内置超声传感器,地电波、超声波二合一传感器,可选变压器专用传感器、GIS专用传感器、高频互感器等部件


软件功能

连续检测特高频、地电波及超声波信号,判断是否存在局部放电
实时显示被测信号的变化趋势、可对局部放电信号的发展作出较为直观的判断
具备数据的现场存储功能





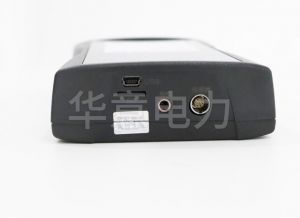

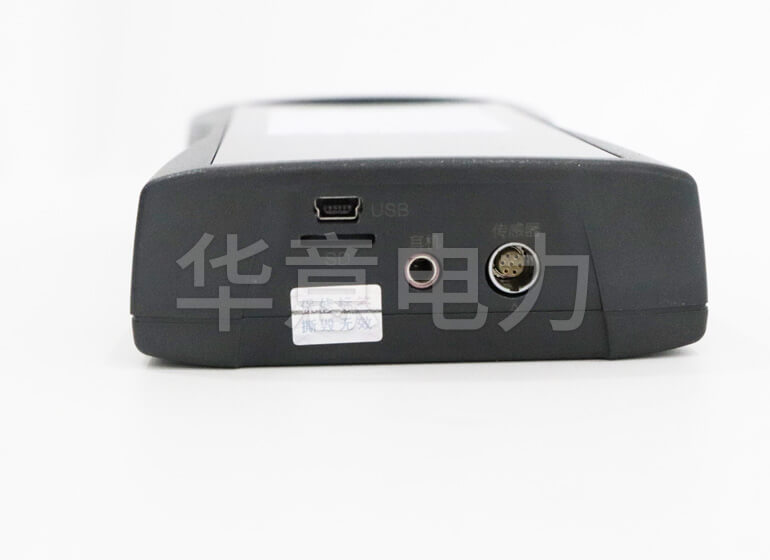

仪器特征

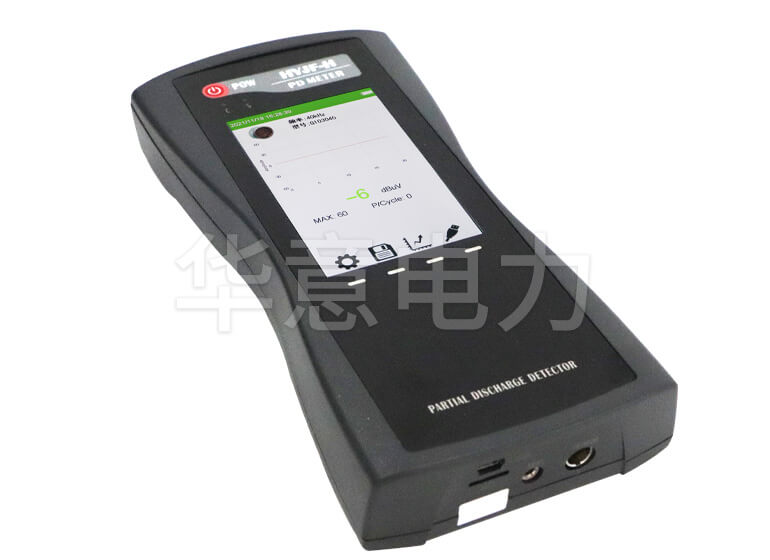

屏幕显示:高对比度 3.5 英寸TFT彩屏
数据存储:可保存 1000 组测试数据
工作电源:内置 8.4V 锂电池,可连续工作 8 小时

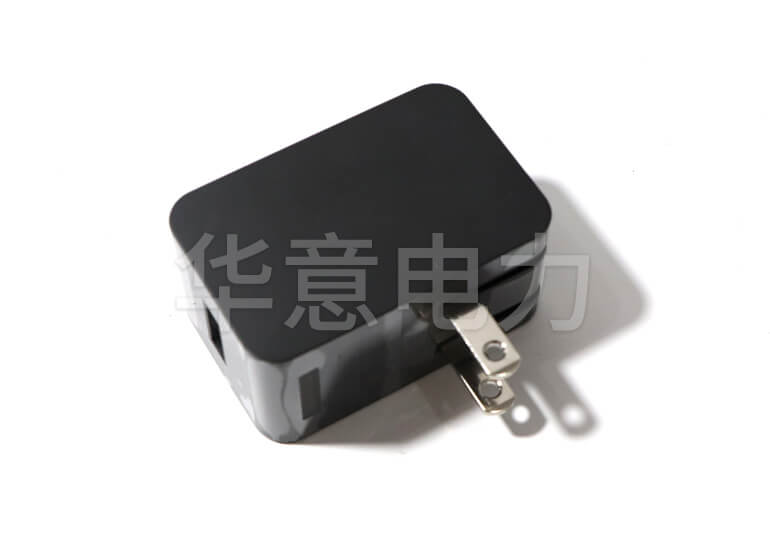

电源:输入100-240VAC,输出8.4V/3A,充电时间3~4小时
外形尺寸:230 * 120 * 55(mm)
仪器重量:0.7kg
存储温度:-35℃~60℃

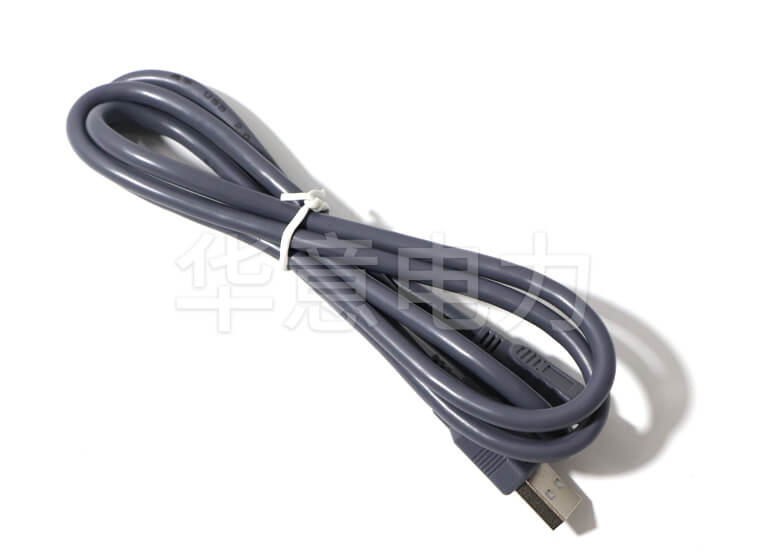

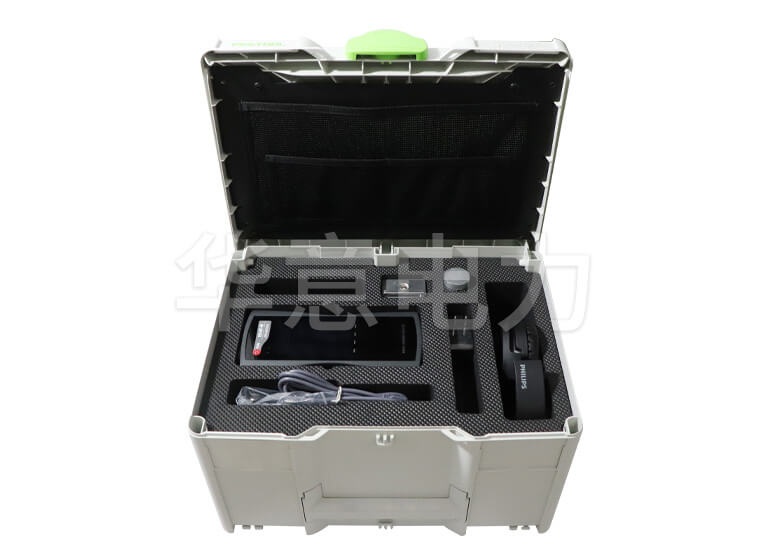

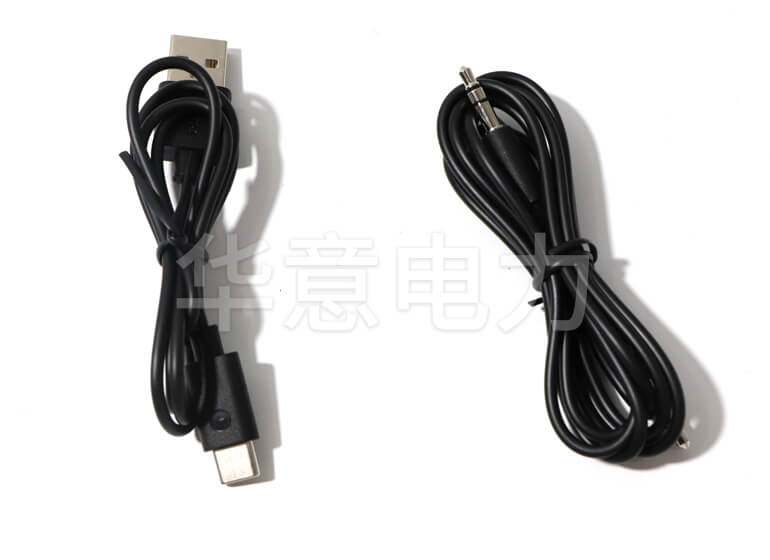

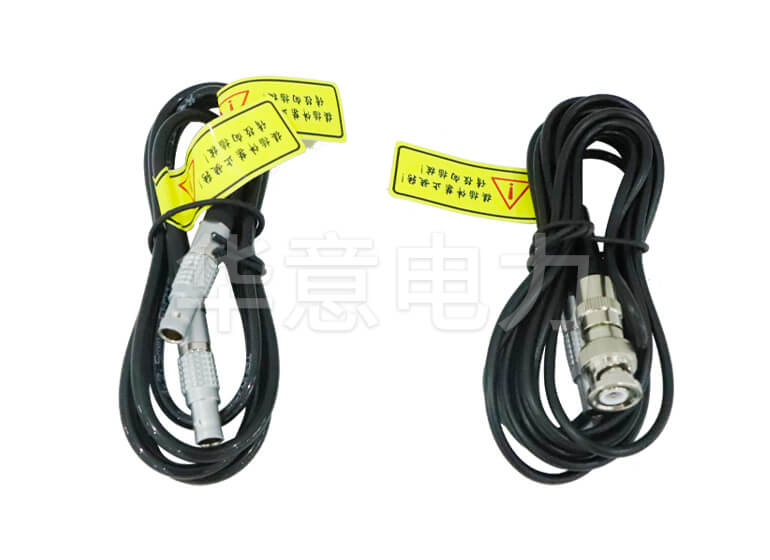

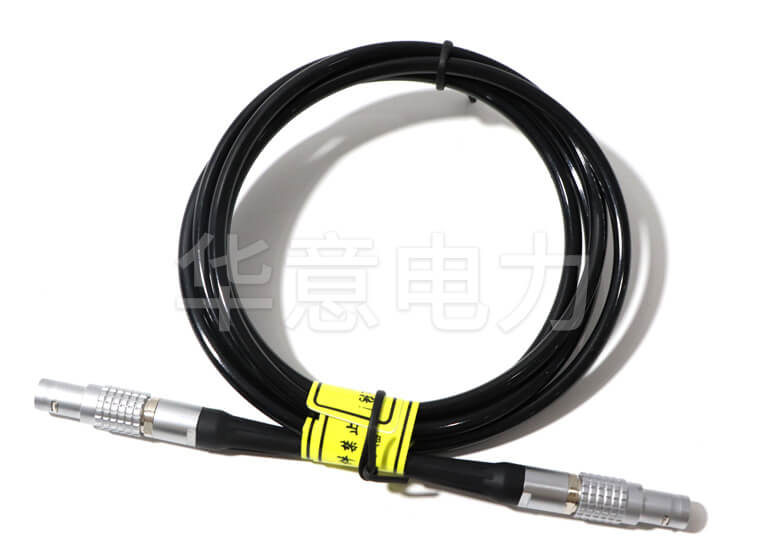

成套配置:主机、传感器、交流适配器、连接电缆及运输箱

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

HYJF-H ​局部放电检测仪特点优势Selection Reference

1、局部放电测试仪的操作、维护应由能胜任的相关专业人员进行;

2、局部放电测试仪试验现场电压高达几万伏,试验人员应严格遵守所有安全预防措施。试验区域应有明显、清晰的警示牌,现场任何人都应该知道高压区域。直接从事的测量人员应了解测量回路中所有带电元件、高压元件,不直接从事测量的人员应被隔离在试验区域之外。在试验过程中及上电后,任何人不得进入高压区;

3、在试验以前,操作人员应掌握测试线路、测试方法、测试步骤和测试目的;

4、试验现场要整洁、干净,不应存放其他无关的物品。在高压区间的地面上不应有杂乱的金属小块(如裸铜线段、螺丝、螺帽和其它小金属块等),被试品、升压变压器、耦合电容等应与周围保持适当距离;

5、被试品、升压变压器、耦合电容等表面应保持干燥清洁,因为表面的湿气和污垢会引起表面的局部放电,导致测量异常;

6、试验操作人员按规程要求连接线路,试验区各种金属物体应牢固接地,检查并改善试验区内一切可能放电的部位(如不能有尖、锐角),特别注意各种地线是否良好接地;

7、在试验开始加压前,试验人员必须详细而全面地检查一遍线路,以免线路接错。特别应关注接地线、高压线和强电回路的连线是否牢固连接;

8、试验异常时,应首先切断电源,再作进一步处理;

注意事项:

1. 在试验开始加压以前,试验人员必须详细而全面地检查一遍线路,以免线路接错。测试仪器处的接地线是否与接地体牢固连接,若连接不牢或在准备工作时掐头去尾线被脚踢断,这将可能引起人身和设备事故;

2.对于连接线应避免将尖端暴露在外,防止尖端电晕放电,尤其对于电压等级较高的局部放电试验,必要时要加粗高压连接线及加装防电晕罩,减小因场强过高引起的电晕放电。屏蔽罩不能与试品的瓷裙相接触;

3. 一般情况下,在试验过程中,被试品在耐压、预升压时局部放电量都比正常值大很多,此时仪器的仪表必然会超出满刻度。为防止仪器损坏,应将仪器的增益粗调旋钮逆时针旋转一档或更多档,以不超出满刻度为标准。当电压降至测量电压时,再将增益粗调开关顺时针旋转一档或更多档,以便记录测量值;
