ZGS 一体式直流高压发生器

ZGS 一体式直流高压发生器

专门用来检测电力器件的电气绝缘强度和泄漏电流,本仪器采用高频倍压电路,应用新型PWM脉冲宽度调制技术和电压电流双闭环反馈技术,提高电源调整率和负载调整率,使电压稳定度高,纹波小。

参考标准:DL/T 848.1-2004,DL/T 474.2-2018

  • 采用高频倍压电路,应用新型PWM脉冲宽度调制技术和电压电流双闭环反馈技术
  • 使用进口大功率IGBT器件及其驱动技术,使电压稳定度高,纹波小
  • 选用进口高频高压整流二极管,使倍压筒更加小巧轻便
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

直流高压发生器是根据中国最新电力行业标准DL/T848.1-2004《高压试验装置通用技术条件 第1部分:直流高压发生器》设计制造的新一代便携式高压检测仪器,专门用来检测电力器件的电气绝缘强度和泄漏电流。

本仪器采用高频倍压电路,应用最新PWM脉冲宽度调制技术和电压电流双闭环反馈技术,提高电源调整率和负载调整率,使电压稳定度高,纹波小。使用进口大功率IGBT器件及其驱动技术,消除开关干扰,实现直流高压发生器的高品质和便携性。选用进口高频高压整流二极管,使倍压筒更加小巧轻便,提升整机效率。根据EMI电磁干扰和EMC电磁兼容理论,采用屏蔽、隔离和接地等措施,提升整机安全性,并能承受额定电压放电而不损坏。仪器保护功能齐全,具有零位保护、过压保护、过流保护、击穿保护,保护电路选用纳秒级专用传感器,动作迅速可靠,有效保障人身及设备安全。过压整定选用数字拨码开关,操作简单并具有较高的整定精度。增设智能高精度0.75U1mA功能按钮,利于氧化锌避雷器的测试。

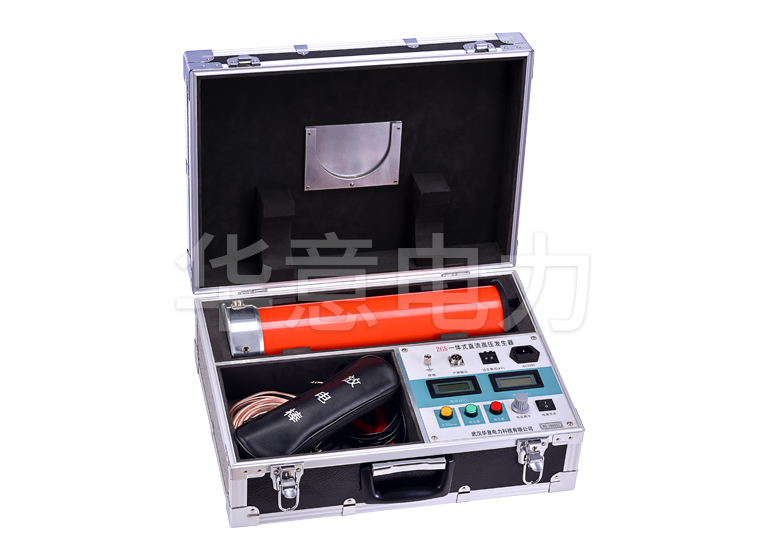

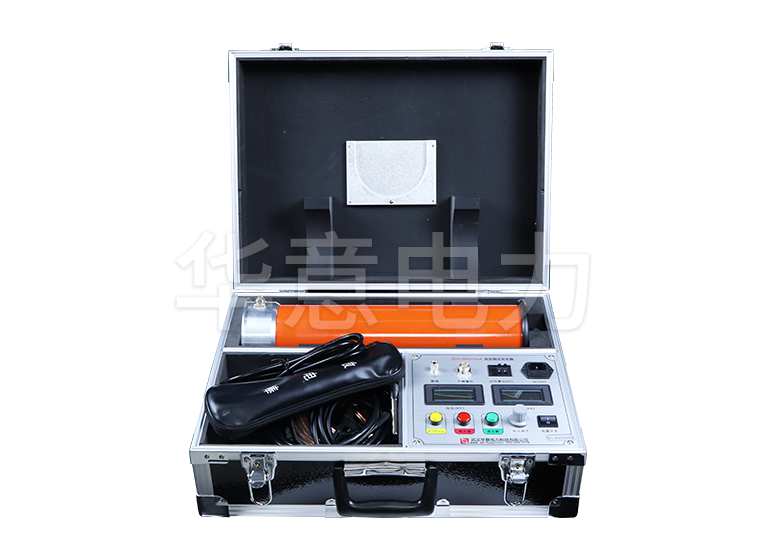

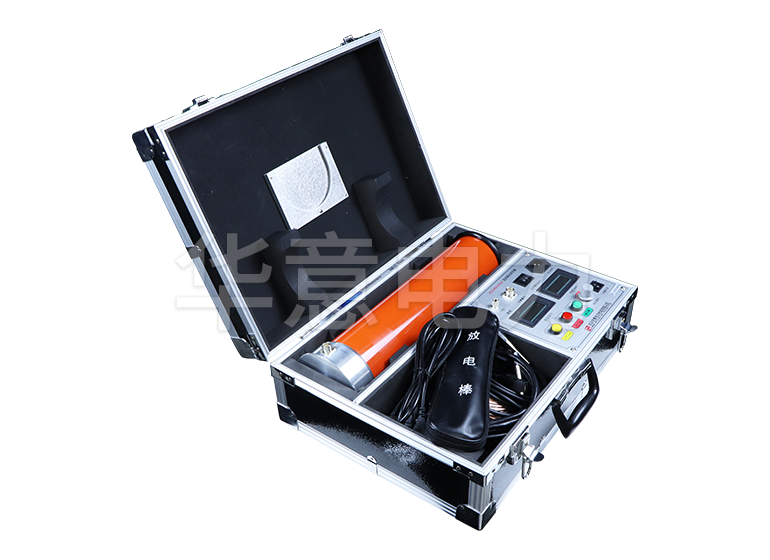

仪器选用一体式设计方案:倍压筒和主机放置在一个机箱内,结合最新科技、选用最新器件,实现体积小、功率大、重量轻、操作方便、安全可靠、电源输出质量高等优点,是高压测试行业的理想测试仪器。

产品别称:直高发、高压发生器、中频直流高压发生器。

ZGS 一体式直流高压发生器技术参数 Technical Parameter
规格60/260/360/5120/2120/5
额定电压(kV)606060120120
额定电流(mA)23525
额定功率(W)120180300240360
整机质量(kg)910
整机体积(mm)465*390*190565*390*190
倍压筒高度(mm)440535
输出电压精度±(1.0%读数±2个字)
输出电流精度±(1.0%读数±2个字)
纹波系数≤0.5%
工作方式间断使用,额定负载30分钟
过载能力空载电压可超出额定电压10%使用10分钟,最大充电电流为1.25倍额定电流
电源AC220V±10% 50HZ


工作环境

温度: -10-40℃
相对湿度:室温为25℃时不大于85%(无凝露)
海拔高度:1500米以下

附件清单:

序号
名称数量
1主机1台
2

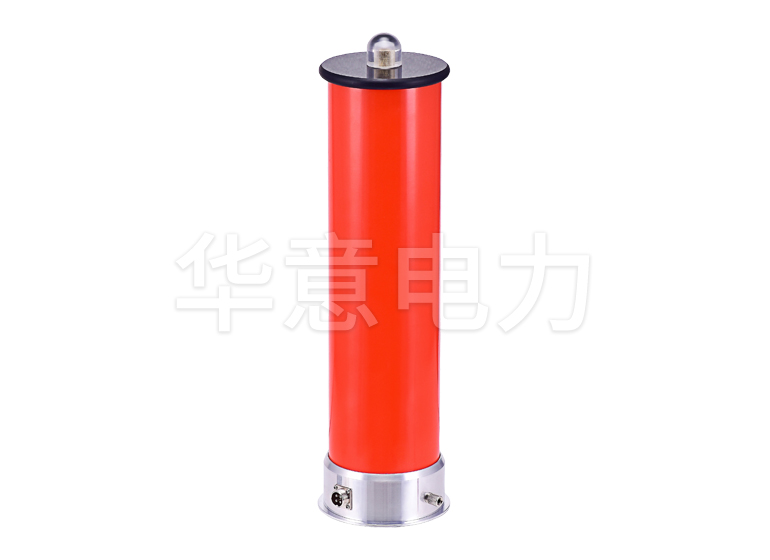

高压倍压筒

1台

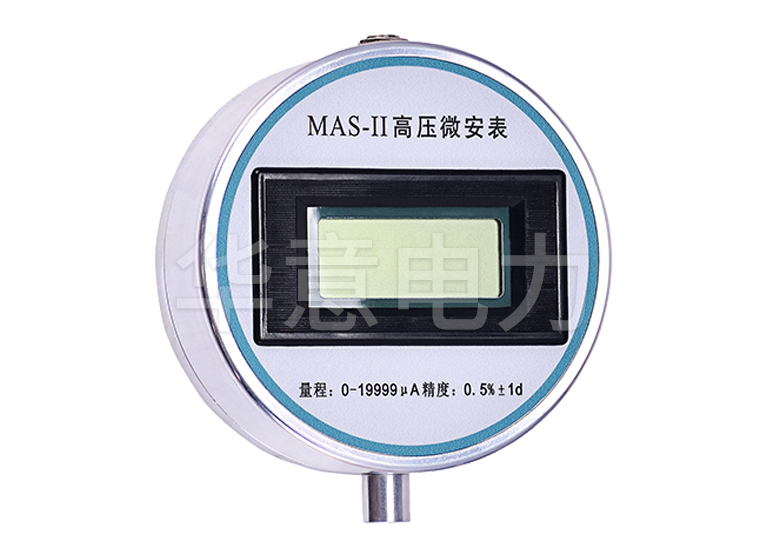

3微安表1个

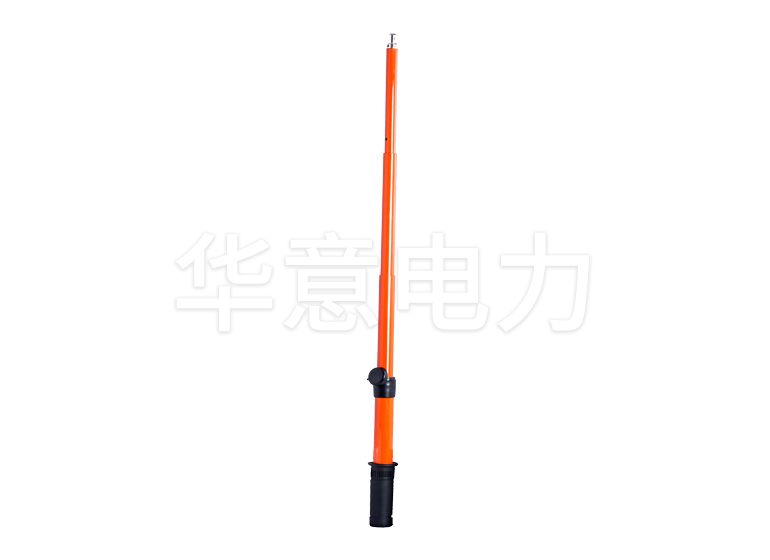

4放电棒1个

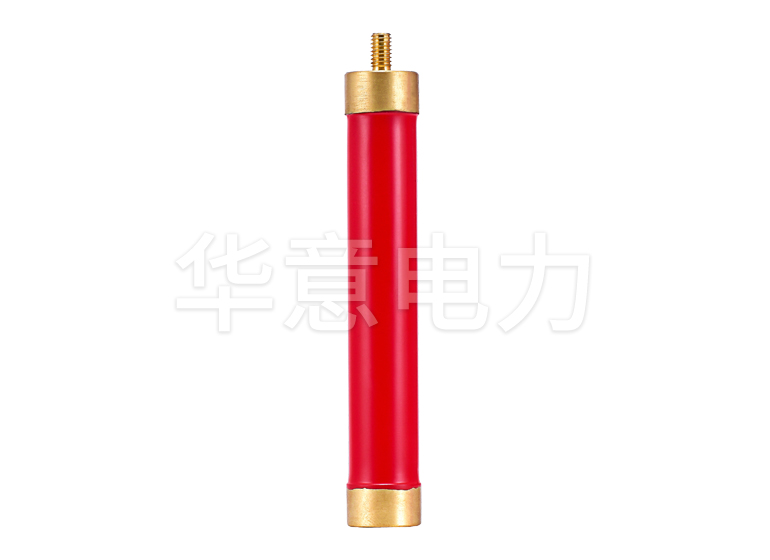

5限流电阻1个
6高压线1根

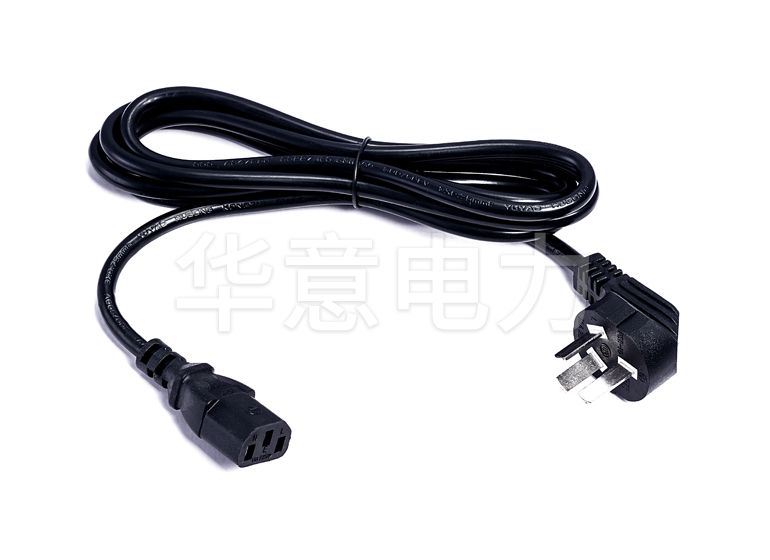

7电源线1根

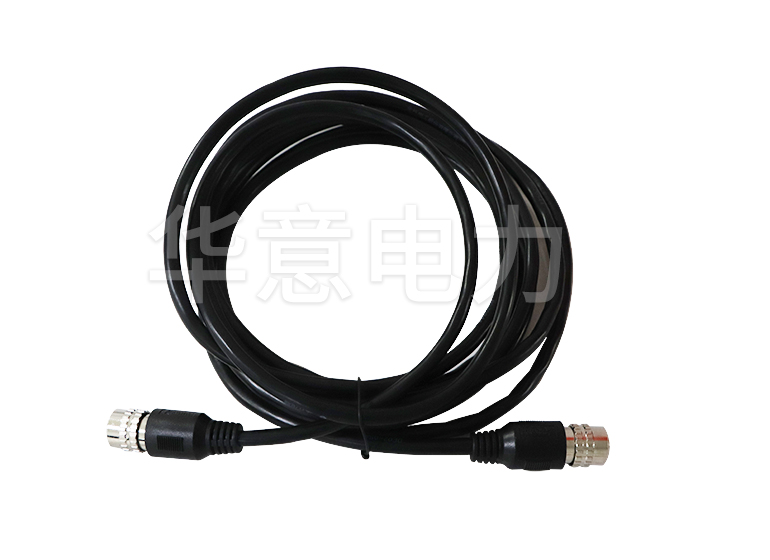

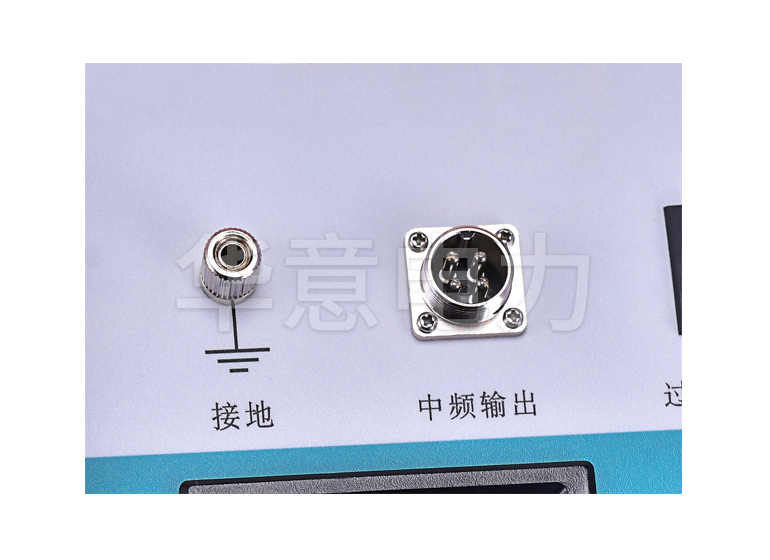

8专用四芯连接线1根

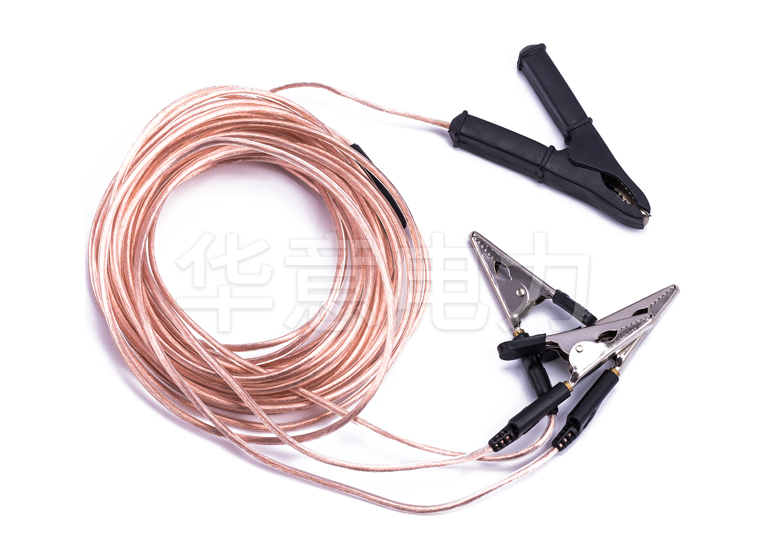

9接地线1根

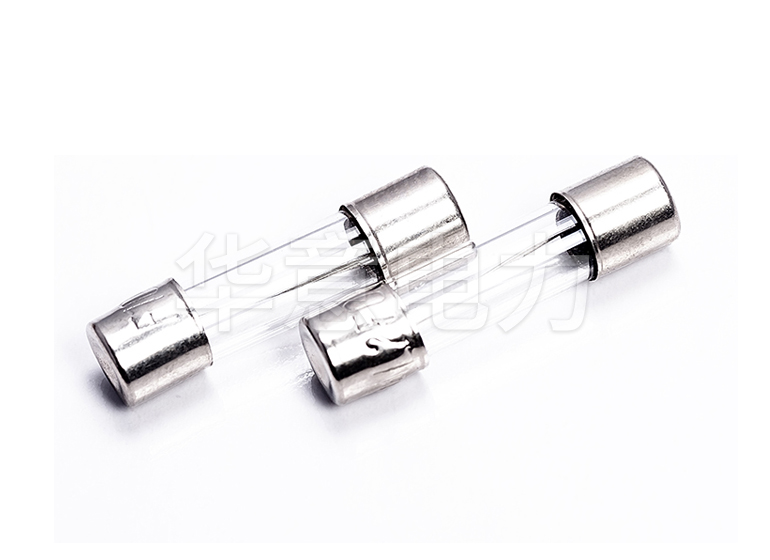

103A保险管2个
11说明书1本
12检查报告1份
13合格证1张

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

ZGS 一体式直流高压发生器 选型参考 Selection Reference

选型参考 – 氧化锌避雷器直流参考电压和泄漏电流试验

避雷器额定电压 kV1035
66110220
直流参考电压 kV2890135168314
设备选型 kV / mAZGS - 60 / 2ZGS - 120 / 2ZGS - 200 / 2ZGS - 200 / 2ZGS - 400 / 3

选型参考 – 根据变电站电压等级选择

变电站电压等级 kV103566110220330
最高试验电压 kV47105135192305大于400
设备选型 kV / mAZGS - 60 / 2ZGS - 120 / 2ZGS - 200 / 2ZGS - 200 / 2ZGS - 400 / 3ZGS - 800 / 10

选型参考 – 根据承修承试资质级别选择

承修承试级别5 级4 级3 级2 级1 级
最高试验电压 kV2890168305大于400
设备选型 kV / mAZGS - 60 / 2ZGS - 120 / 2ZGS - 200 / 2ZGS - 400 / 3ZGS - 800 / 10

选型参考 – 纸绝缘电缆直流耐压和泄漏电流试验试验

电缆额定电压 Uo / U kV3.6 / 66 / 66 / 108.7 / 1021 / 3526 / 35
直流试验电压 kV17304047105130
设备选型 kV / mAZGS - 60 / 2ZGS - 60 / 2ZGS - 60 / 2ZGS - 60 / 2ZGS - 120 / 3ZGS - 200 / 5

选型参考 – 橡塑绝缘电缆直流耐压和泄漏电流试验试验

电缆额定电压 Uo / U kV6 / 108.7 / 1021 / 3526 / 3548 / 6664 / 110127 / 220
直流试验电压 kV26376378144192305
设备选型 kV / mAZGS - 60 / 2ZGS - 60 / 2ZGS - 120 / 5ZGS - 120 / 5ZGS - 200 / 5ZGS - 200 / 10ZGS - 400 / 5

选型参考 – 自容式充油电缆主绝缘直流耐压和泄漏电流试验试验

电缆额定电压 Uo / U kV48 / 6664 / 110127 / 220190 / 330290 / 500
直流试验电压 kV175275475585775
设备选型 kV / mAZGS - 200 / 3ZGS - 300 / 3ZGS - 500 / 5ZGS - 600 / 5ZGS - 800 / 10
ZGS 一体式直流高压发生器特点优势 Selection Reference

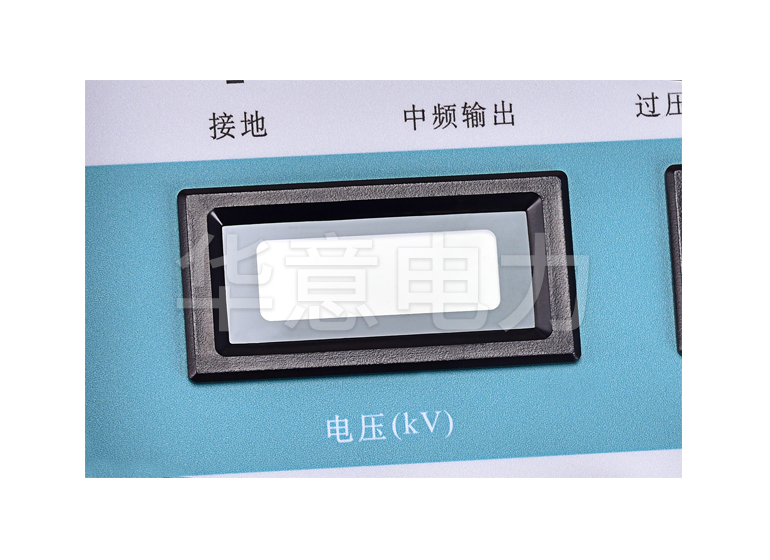

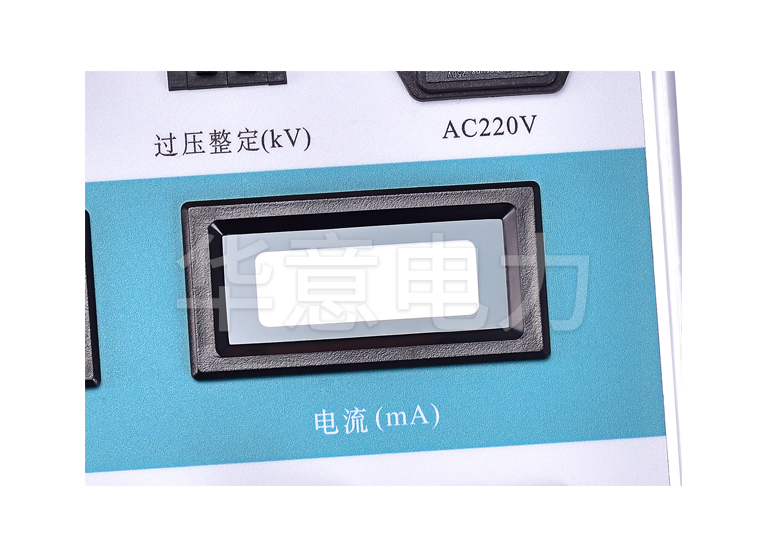

1、输出电压稳定:采用高频倍压电路,应用最新PWM脉冲宽度调制技术和电压电流双闭环反馈技术,提高电源调整率和负载调整率,使电压稳定度高,纹波小。全量程平滑调压,输出电压精度高。主机电压表直接显示加载在负载上的电压值,无需外加分压器,接线操作简单。电压分辨率0.1kV,电流分辨率1uA;

2、保护全面:保护功能齐全,具有零位保护、过压保护、过流保护、击穿保护,保护电路选用纳秒级专用传感器,动作迅速可靠,有效保障人身及设备安全;

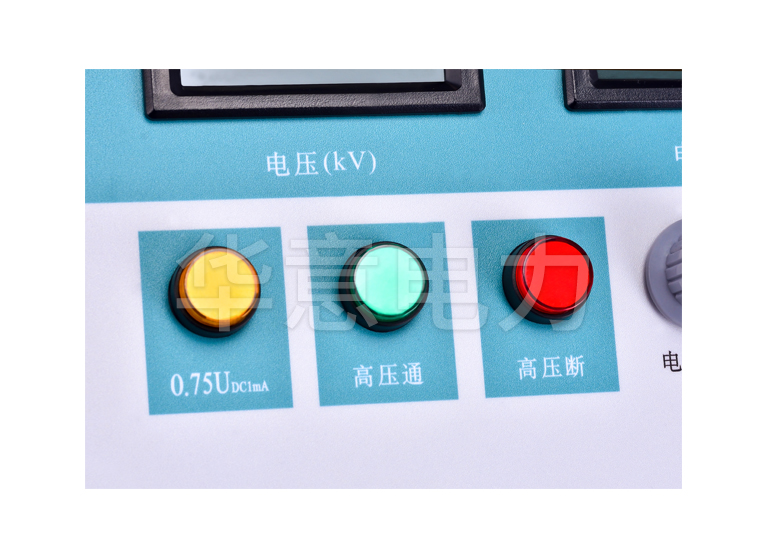

3、0.75U功能:增设智能高精度0.75U功能一键按钮,按下此按钮,电压电流自动跳转至0.75U状态,利于氧化锌避雷器的测试;

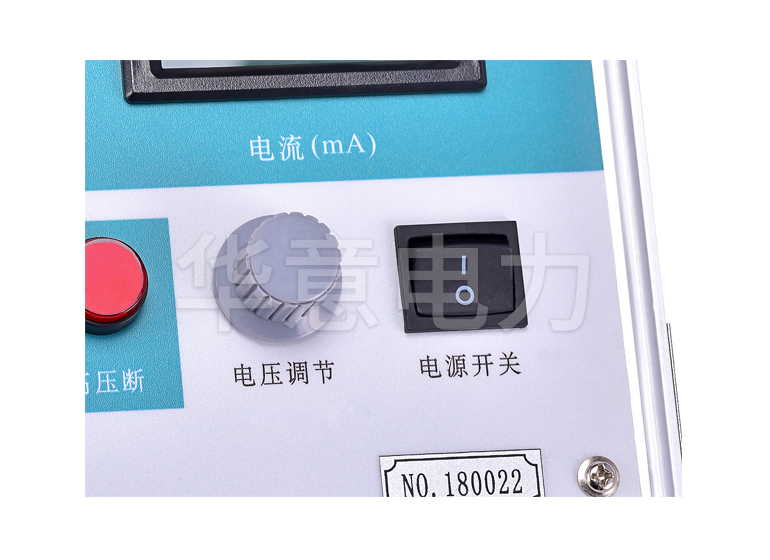

4、零起升压:升压电位器零起升压,采用进口多圈电位器,升压过程平稳,调节精度高;

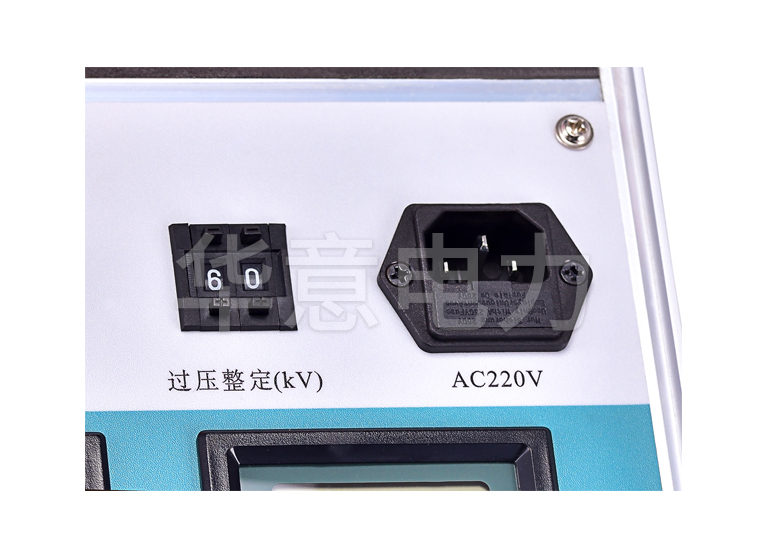

5、过压设定:过压整定选用数字拨码开关,操作简单,并具有较高的整定精度;

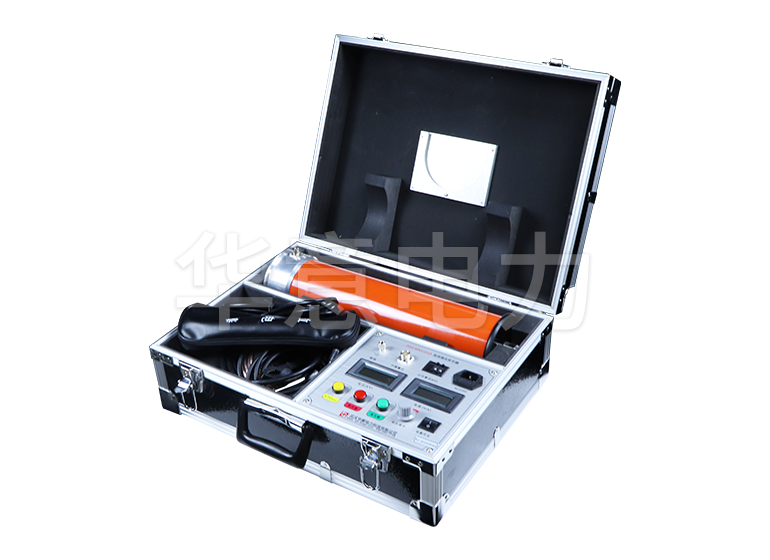

6、一体式设计:选用一体式设计方案,主机和倍压筒放置在一个机箱内。选用进口高频高压整流二极管,使倍压筒体积小巧,提升整机效率,便于携带;

7、性能可靠:关键器件选用高性能进口元件,倍压筒外表涂特种绝缘材料,电气性能好、防潮能力强、无泄漏;

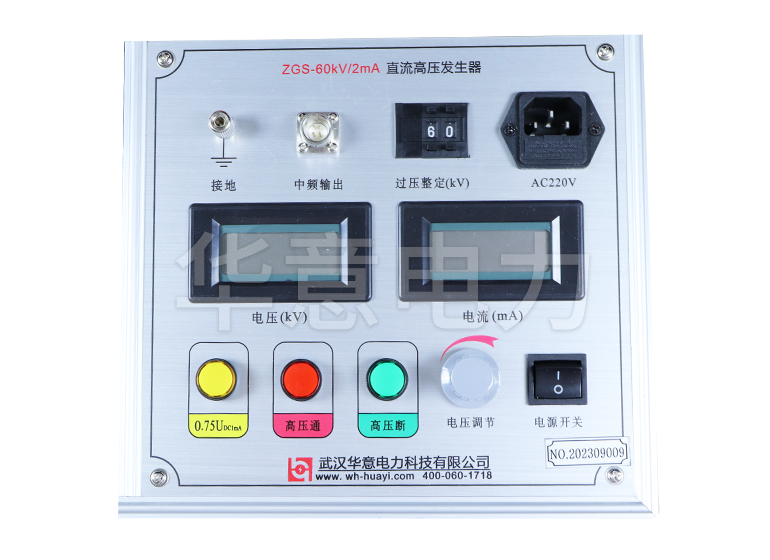

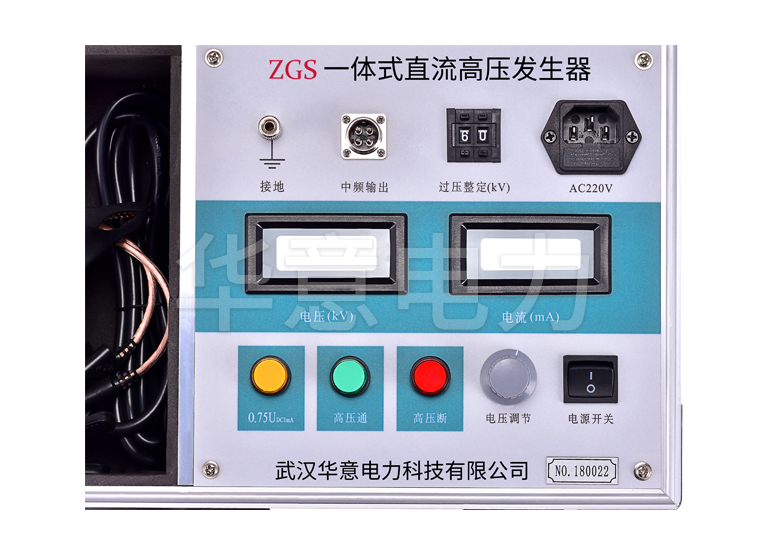

8、操作简单:仪器界面各功能按键,布局合理,指示清晰,易学易用;

ZGS 一体式直流高压发生器产品视频Product Video
ZGS 一体式直流高压发生器产品证书Product Certificate

说明:华意电力产品严格按照国电力家标准及行业规程生产制造,对每一台产品的技术参数、外观、性能进行严格进行出厂检测试验,并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过GB/T19001-2019质量管理体系认证。精准测量、品质保障,我们始终坚持以责任和匠心做好每一台产品。
