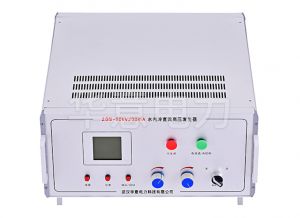

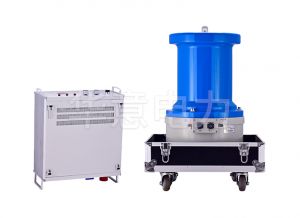

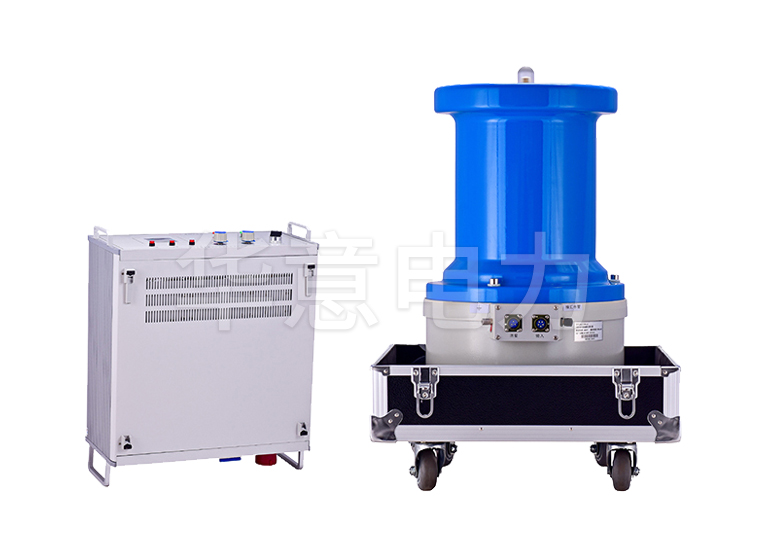

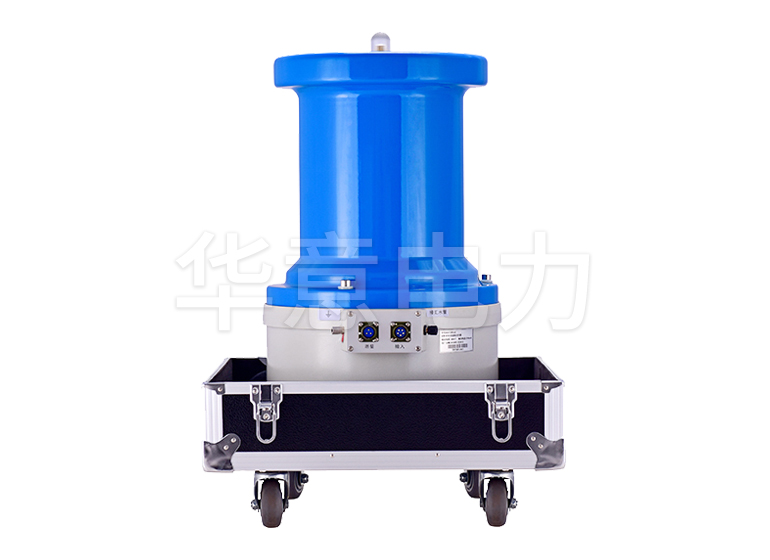

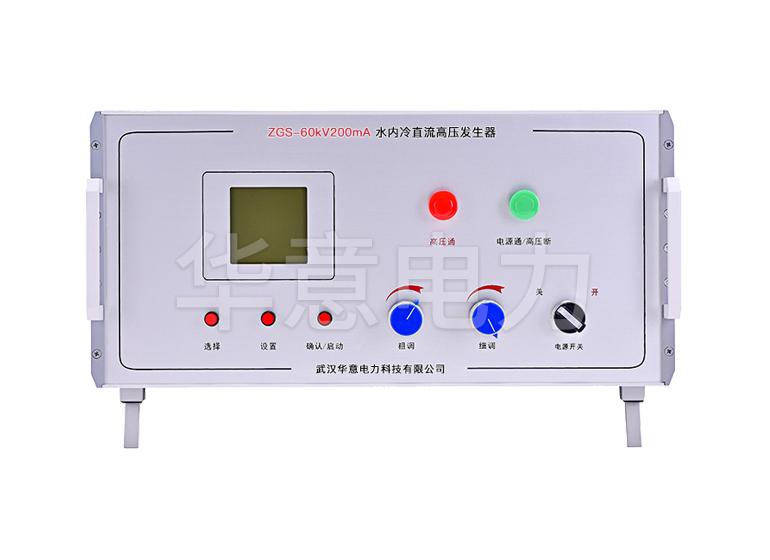

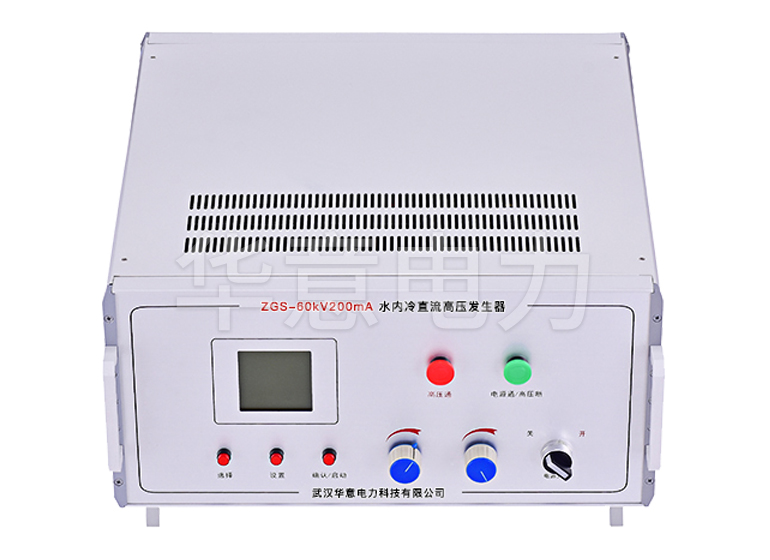

ZGS-60kV200mA 水内冷直流高压发生器

ZGS-60kV200mA 水内冷直流高压发生器

适用于电力部门现场试验高压发生专用配套设备,60kV/200mA水内冷直流高压发生器设计制造是专为水内冷发电机进行泄漏电流和直流耐压试验使用,由于大型水冷发电机绕组传导电流很大,在试验电压下要20-150mA左右不等。

参考标准:DL/T 848.1-2004,DL/T 474.2-2018

  • 可靠的过压、过流及零位合闸保护功能
  • 0.75倍输出电压指示精度
  • 产品结构紧凑、体积小、携带方便
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

60kV/200mA水内冷直流高压发生器设计制造是专为水内冷发电机进行泄漏电流和直流耐压试验使用,设计制造的指导思想是以下几点:

1、由于大型水冷发电机绕组传导电流很大,在试验电压下要20-150mA左右不等。如果没有足够容量的直流高压发生器,无法升压;

2、目前国内的直流高压试验器输出电流一般都在10mA以内,输出电流200mA的高压发生器属于空白;

3、直流试验对一般高压电气设备而言,能发现其绝缘的贯穿性缺陷,而对电机来说,它能发现它的局部绝缘缺陷(定子线卷端部绝缘)这是其它试验无法替代的;

4、为能对水内冷发电机组的准确测量泄漏电流,60kV/200mA系列水内冷直流高压发生器特别设计了各种干扰电流的补偿回路试验时可完全排除杂散电流和汇水管的极化电势干扰的影响,真正测到试品的电流;

60kV/200mA型系列水内冷直流高压发生器采用中频倍压电路。应用新型的PWM脉宽调制技术和大功率IGBT器件。并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施。使水内冷直流高压发生器实现了高品质、便携式并能承受额定电压放电而不损坏;

产品别称:直高发、高压发生器、中频直流高压发生器;

ZGS-60kV200mA 水内冷直流高压发生器技术参数 Technical Parameter
规范(kV/mA)60/20060/30080/20080/30090/20090/300
输出电压(kV)606080809090
输出电流(mA)200300200300200300
输出功率(W)120001800016000240001800027000
电压测量误差≤1.0% ±2 个字
电流测量误差≤1.0% ±2 个字
过压整定误差 ≤1.0%
纹波系数≤3.0%
电压稳定度≤1.0%
电源电压AC380V(三相四线)
机箱重量25.0kg25.0kg
倍压重量65.0kg70.0kg

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

ZGS-60kV200mA 水内冷直流高压发生器特点优势 Selection Reference

1、直流高压发生器具有纹波系数小、电压输出稳定可靠、无噪音、可靠性好;

2、具有过压、过流、零压启动和故障保护功能,电压保护值可整定,显示直观;

3、电压、电流采用数码显示,且通电源就有读数,方便监视输出状态;

4、具有0.75倍电压换算,方便测试氧化锌避雷器;

5、产品结构紧凑、体积小、携带方便


ZGS-60kV200mA 水内冷直流高压发生器产品证书Product Certificate

说明:华意电力产品严格按照国电力家标准及行业规程生产制造,对每一台产品的技术参数、外观、性能进行严格进行出厂检测试验,并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过GB/T19001-2019质量管理体系认证。精准测量、品质保障,我们始终坚持以责任和匠心做好每一台产品。
