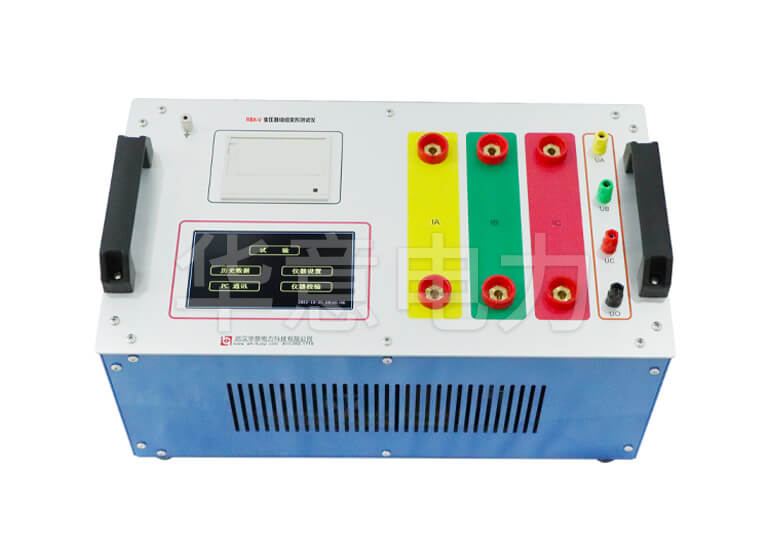

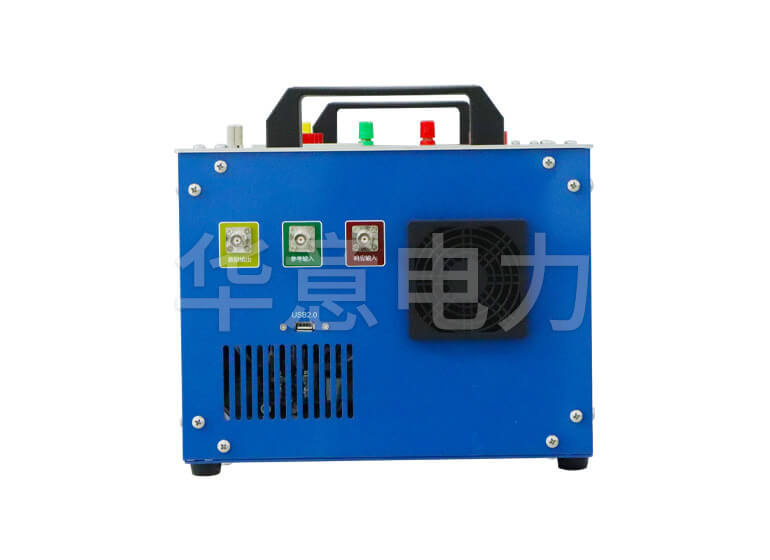

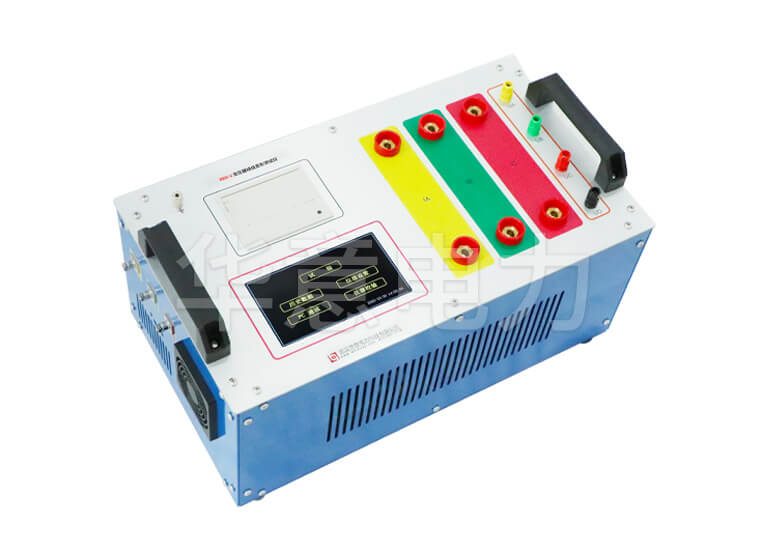

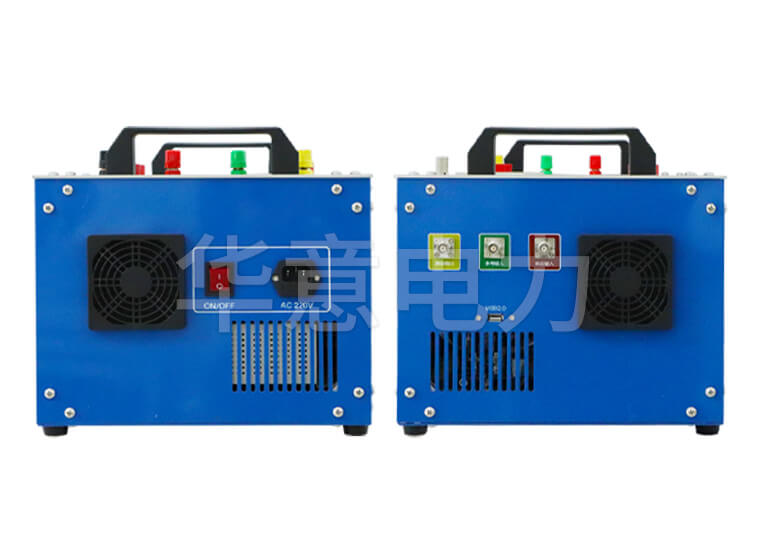

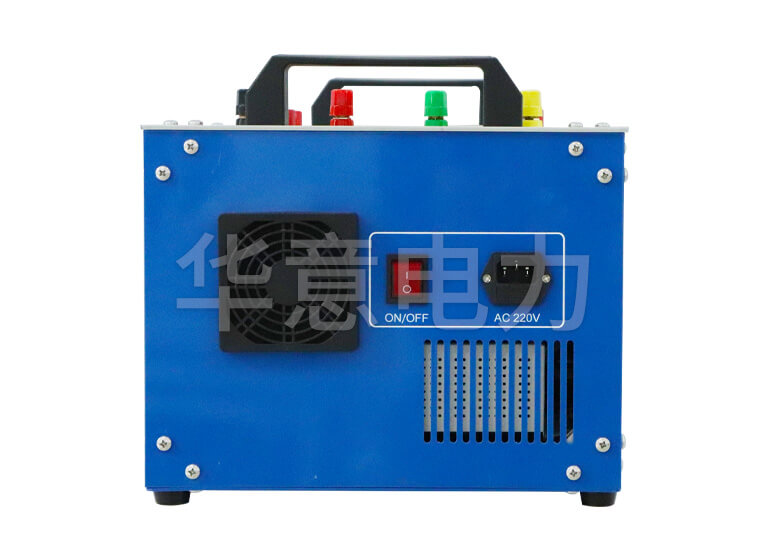

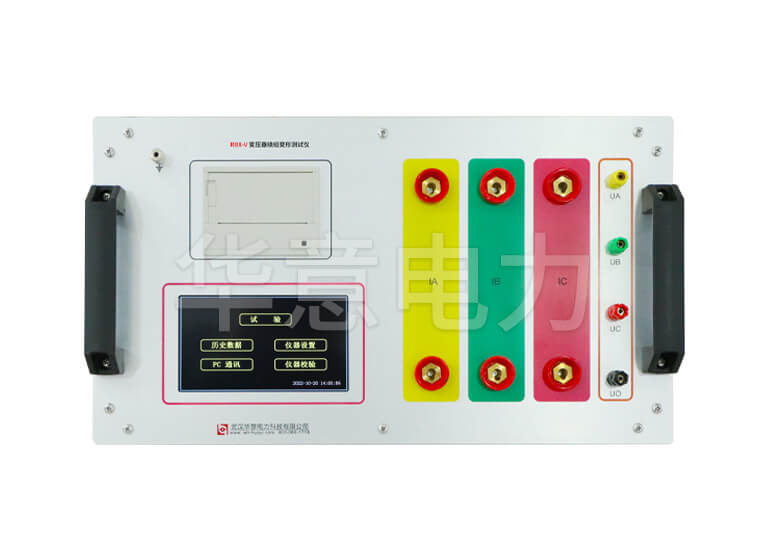

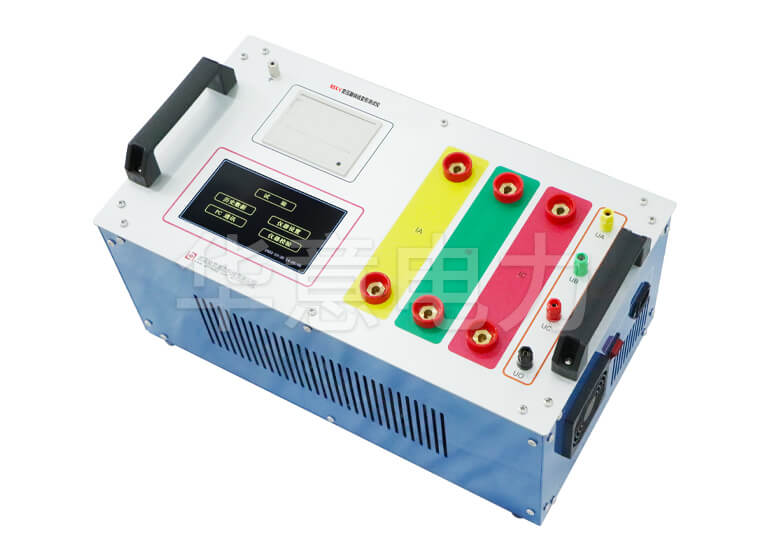

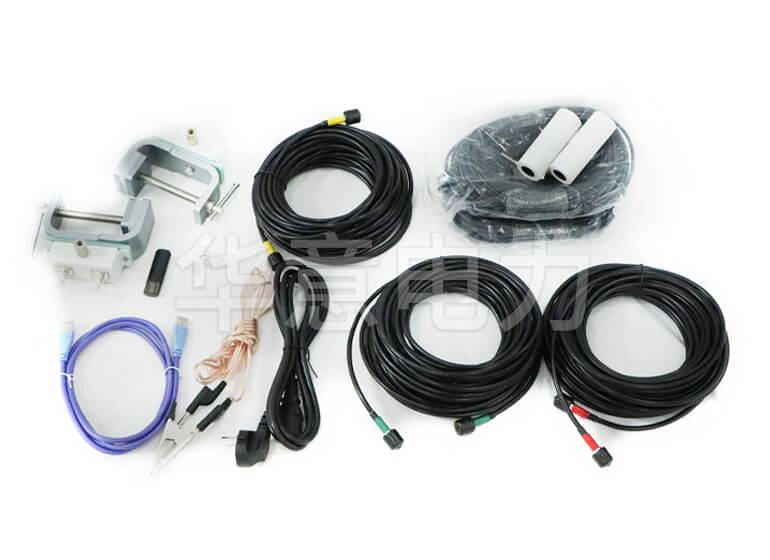

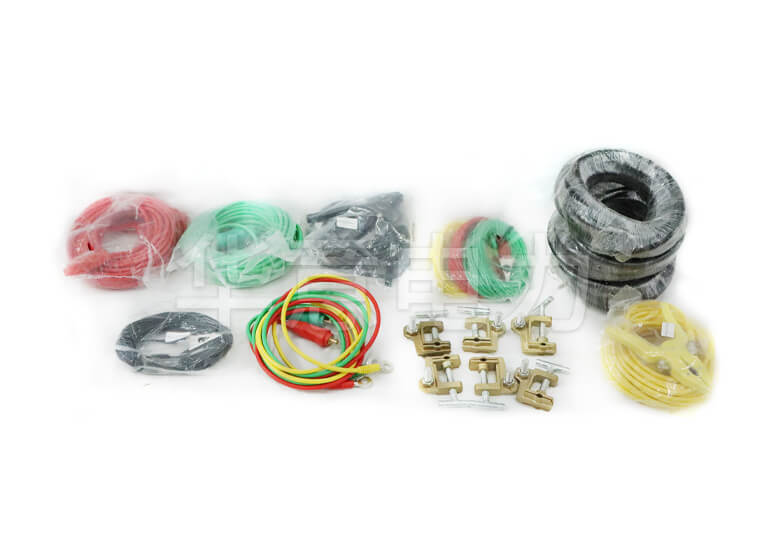

RBX-V变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量,采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法,能对变压器内部故障作出准确判断。

参考标准:

  • 可测量变压器各个绕组的相频曲线,幅频曲线
  • 可循环测试变压器绕组固定频率下相位和幅度
  • 同时测量三相电压,电流,最高显示128次谐波
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

电力变压器作为重要的电气设备,其安全可靠运行对电力系统极为重要。变压器综合特性测试仪,是本公司自主研发的专门用于电力变压器(三相或单相)出厂、故障以及交接试验中绕组变形、空载和负载损耗参数测量的高精度仪器。它以ARM处理器为核心控制进行采样,处理和输出,其主要特点是彩色触摸屏显示,中文菜单提示,操作简单,配备高速热敏打印机,设计有存储功能,方便数据的存储和打印;配用数据管理软件,保存的数据通过USB传送到计算机(上位机),进行另存、打印、清空等多项操作,或直接通过上位机电脑操作测试,保存的文件格式为Word或Excel文件格式。仪器体积小、重量轻,便于携带,现场使用极为方便,大大减轻了试验人员的劳动强度,提高了工作效率。

本仪器通过选配不同容量的调压器可实现对各种容量变压器的测试,同时本产品也可以用于发电机转子交流阻抗试验和谐波试验(PC 可用)。

产品别称:变压器绕组分析仪、变压器频响分析仪、变压器绕组变形分析仪

RBX-V 变压器绕组变形测试仪技术参数 Technical Parameter

扫频法测绕组变形

扫描频率范围

10HZ-1MHZ (DLT911-2016 线性扫描)

20HZ-2MHZ (GB/T-1094.18 IEC60076-18:2012 分段扫描)

10HZ-10MHZ (GB/T-1094.18 IEC60076-18:2012 分段扫描)

幅值测量范围

(-100dB) - (+20dB)

幅值测量精度

(-40dB) - (+20dB)0.2dB

(-60dB) - (-40dB)0.5dB

(-80dB) - (-60dB)1.0dB

角度测量范围

(-180°) - (+180°)(10HZ-2MHZ)

扫描频率精度

小于 0.01%

信号输入阻抗

大于 1M Ω(DLT911-2016)

50 Ω(GB/T-1094.18 IEC60076-18:2012)

信号输出阻抗

50 Ω

同相测试重复率

99.5%

短路阻抗法绕组变形,变压器空负载,转子交流阻抗

电压测量范围

AC 0~600V

电流测量范围

AC 0~120A

频率测量范围

45~65Hz

测量精度

频率

0.2%

功率

cosφ>0.1 0.5%±2 字

cosφ<0.1 1.0%±2 字

无功功率 0.2%±2 字

电压、电流

0.2%±2 字

工作条件

工作电压

AC220V10 

频率

50Hz10 

功耗

≤60w

使用环境温度

0~40C

使用环境湿度

≤90RH

主机体积

520290220 mm3

重量

10kg

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

RBX-V 变压器绕组变形测试仪特点优势 Selection Reference

1.基于不同标准的扫频法绕组变形试验;

2.可测量变压器各个绕组的相频曲线,幅频曲线;

3.可循环测试变压器绕组固定频率下相位和幅度;

4.基于DLT911-2016对变压器幅频曲线进行分析;

5.短路阻抗法绕组变形试验;

6.可测量变压器绕组短路阻抗、短路电抗、短路电阻、三相阻抗电压、阻抗电压、 电压有效值、电压平均值、电流、功率、功率因数、频率等参数;

7.基于 DL/T 1093-2008 和 IEC60076-5 对短路阻抗试验结果进行分析;

8.变压器空负载特性试验;

9.可测量变压器空载损耗、空载电流、负载损耗、阻抗电压、电压有效值、电压平 均值、电流、功率、功率因数、频率等参数;

10.短路阻抗以及空负载试验结果自动修正;

11.基于GB1094.1-2013以及JBT501-2006对空负载试验结果进行分析;

12.进行短路阻抗以及空负载试验,在仪器允许的测量范围内可直接测量,超出测量范围时可外接一次电压互感器和电流互感器;

13.发电机转子交流阻抗试验;

14.转子交流阻抗特性曲线 ;

15.谐波试验;

16.零序阻抗试验;

17.同时测量三相电压,电流,最高显示 128 次谐波;

18.内置不掉电存储器,绕组变形,空负载数据可保存 40 组,发电机转子交流阻抗数据可保存 30 组;
