高压开关机械特性的测试和测试方法及必要性

发布时间:2022-07-22 14:10:57 浏览次数:4262

  只有保证合适的分合速度,高压开关才能充分发挥其分断电流的能力,减少合闸过程中因预击穿引起的触点电气磨损,避免触点烧毁、喷油。 甚至联系。发生爆炸。以及刚合闸速度的降低,如果合闸发生短路故障,由于阻碍触头合闸电力的作用,触头会振动或处于停滞状态,也容易引起爆炸。尤其是当自动重合闸不成功时更是如此。反之,如果转速过高,运动机构会受到过大的机械应力,导致个别部件损坏或使用寿命缩短。同时,由于强烈的机械冲击和振动,触点弹跳时间会延长。真空断路器和 SF6 断路器的情况类似。


  高压开关在不同时期分合闸严重不同,会造成线路或变压器的局部接通或断开,从而产生危及绝缘的过电压。高压开关机械特性的某些方面以触点动作时间和动作速度作为特征参数来表示。在机械特性测试中,最重要的一般是刚开速度、刚关速度、最大开速度、开时间。合闸时间、合矿时间、开合时间及开合同步等。


  一、时间参数的定义


  1、分(合)闸时间:分(合)闸线圈上电作为计时起点,到动、静触头刚分(合)的时间。


  2、同相同期:同相之中,分(合)闸时间最大与最小之差。


  3、相间同期:三相之中,分(合)闸时间最大与最小之差。


  4、平均速度: 分(合)闸过程中,动触头总行程的前、后各去掉10%,取中间80%,动触头运动的行程与时间之比。


  5、最大速度:分(合)闸过程中,动触头开始运动后,取动触头运动每10ms为一个计速单位,直至动触头运动停止,得到若干个速度单元值,其中最大的单元速度值即为分(合)闸最大速度。


  6、刚分(合)速度:根据被测开关的制造厂不同,开关型号不同,各制造厂定义了不同的刚分、刚合速度,本测试仪将各种不同的定义部分列入其中,供用户自己选择。


  二、速度参数定义


  1. 接触刚分速度


  它是指开关在分闸过程中动触头和静触头分离瞬间的移动速度。技术条件未规定时,国标建议以第一分钟后0.01s内的平均速度为第一分钟瞬时速度,以标称超行程计算点为第一分钟计算点。


  2. 触点刚合闸速度


  指合闸过程中动触头与静触头接触瞬间的开关动作速度。当技术条件没有规定时,国标一般建议以刚合闸前0.01s内的平均速度作为刚合闸点的瞬时速度,以公称超行程计算点作为刚合闸计算点。


  3. 最大开启速度


  指开关分闸过程中段平均速度的最大值,但段的长度应根据技术条件规定。


  断路器的速度参数用其分合闸速度表示。由于断路器在动作过程中每个时刻的速度都不一样,所以一般关心的是刚分闸速度、刚合闸速度和最大速度。


  三、断路器时间参数的测量方法


  在断路器的现场试验中,一般应进行分闸时间、合闸时间、分合闸同步性的测量。对于具有重合闸操作的断路器,还需要测量分合闸时间和分合分断时间。

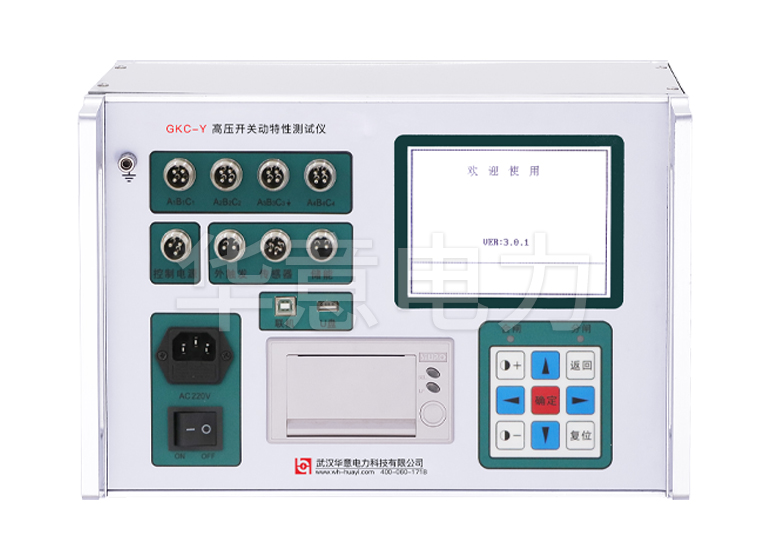

  用高压开关机械特性测试仪测量。具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外形美观等优点。主要测试项目及功能:12路断口固有开合时间;重合时间;(真空开关,预置开关行程);打开和关闭的平均速度。
