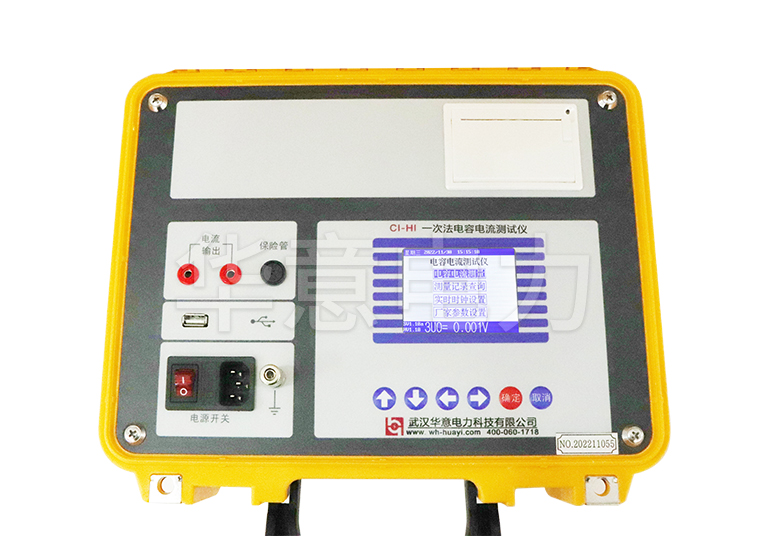

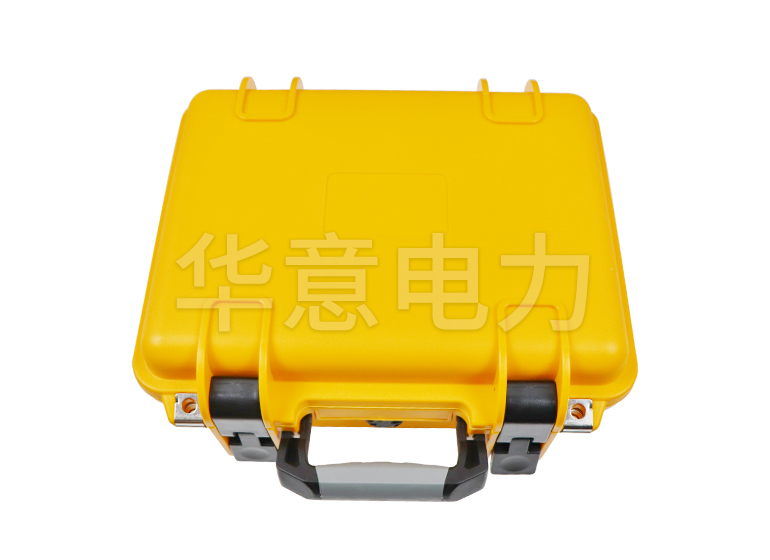

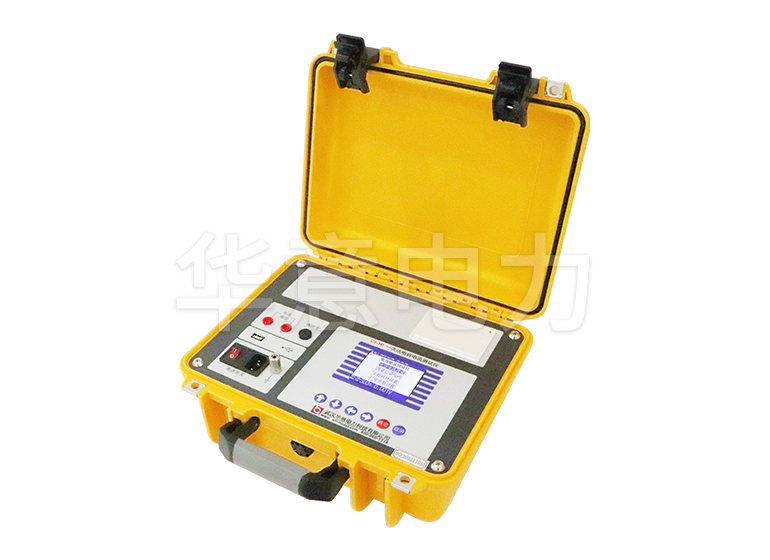

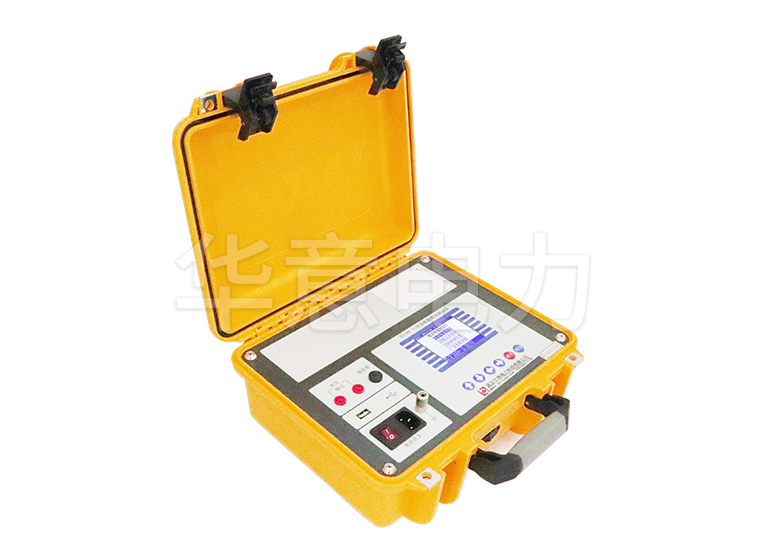

CI-HI 全自动电容电流测试仪(中性点电流)

CI-HI 全自动电容电流测试仪(中性点电流)

针对测量配电网电容电流时存在的问题而专门研制,测量配电网电容电流的方法有单相金属接地的直接法、外加电容间接测量法以及在PT开口三角形加信号等方法,但是在现场最受欢迎和使用较频繁的还是使用中性点电容法。

参考标准:GB50227-2008

  • 采用中性点电容法测量配电网电容电流
  • 测试结果准确、稳定、可靠,不受其他运行条件影响
  • 安全、简单、快捷
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

现有的基于PT二次侧注入信号法的测试仪体积及重量较大,便携性较差不利于测试量较大的工况。并且,此类测试仪对于4PT连接方式的电网,测量精度极低,难以满足用户需求;需要改变PT连接方式才能准确测量系统电容电流。

为解决这些问题,我公司在上一代基于PT二次侧注入信号法测试仪的基础上,经过重新研发设计,开发出新一代产品电容电流测试仪。采用全新硬件结构和速度更快的ARM处理器及AD转换器,内置全新的全数字变频逆变电源,效率高、发热量小、体积小、重量轻。与前一代相比,新一代体积和重量都大大减小,更加便于携带和现场测试。针对4PT连接方式内置变压器中性点信号注入测试法和补偿电容器中性点信号注入测试法,以解决4PT连接方式电网电容电流测试精度不高的问题。在任何时刻(包括测量过程中)都可准确测量零序3U0电压,从而便于用户判断系统工作状态;并且在测试过程中,如果零序3U0电压过高可自动停止测量过程。

该测试仪采用工业彩色液晶屏(强光下可读)、中文菜单、人机交互更加友好,并且具备U盘存储和数据打印等功能。接线简单、测试速度快、测试稳定性和数据准确性高,大大减轻了试验人员的劳动强度,提高了工作效率。

产品别称:全自动电容电流测试仪、微机型电容电流测试仪、配电网电容电流测量仪、配电网电容电流测试仪、配电网电容电流测试系统、全自动电容电流测试仪、配电网微机型电容电流测试仪、电容漏电流测试仪。

CI-HI 全自动电容电流测试仪(中性点电流)技术参数 Technical Parameter

电容电流测量

测量范围

0.3μF~200μF  1A~400A

准确度

±(读数×5%+2字)

分辨率

0.3~9.999(0.001) 10~99.99(0.01) 100~999.9(0.1)≥1000(1)

电压等级

0.1KV~99.9KV连续可调

零序3U0电压测量

测量范围

1V~100V AC 50HZ

准确度

±(读数×1%+10字)

分辨率

1~9.999(0.001) 10~99.99(0.01)

使用条件及外形

工作电源

AC100-240VAC 0.8A, 50/60Hz

仪器重量

4.5Kg

仪器体积

320mm(长)×270mm(宽)×150mm(高)

使用温度

-10℃~50℃

相对湿度

90%,不结露

附件清单

序号
名称数量
1

测试仪主机

1台

2

测试线

2条(红)

3

接地线

1条

4

三芯电源线

1条

5

红色10mm鳄鱼护套夹

2个

6

红色ET-52针形插头

2个

7

保险管(2A)

3支

8

保险管(1A)

3支

9打印纸
2卷
10说明书1本
11检查报告1份
12合格证1张

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

CI-HI 全自动电容电流测试仪(中性点电流)特点优势Selection Reference

1、测量范围更宽,测试速度更快;

2、支持变压器中性点异频信号注入法和补偿电容器组中性点异频信号注入法;

3、工业级彩色液晶显示屏,分辨率320×240点阵,强光下可读;

4、人机交互界面更加友好:

(1)对于一些重要的操作及参数设置,显示其提示信息和帮助说明。

(2)测量结果及相关参数显示和打印更加详细,便于用户日后分析。

(3)选择PT连接方式时,可显示各种PT连接方式下的接线原理图,便于用户判别现场PT连接方式及测试线连接位置。

(4)屏幕顶部状态栏实时显示优盘插入状态,对未连接的设备进行操作时,显示相应的未连接提示信息。

5、实时测量和显示零序3U0电压值,便于用户判断系统工作状态;并且,在测量工程中如果发现零序3U0电压过高,可自动停止测量过程;

6、具备多重零序3U0过压保护电路,测试仪输出端可耐受AC100V 50HZ电压而不损坏;

7、内置全数字变频逆变电源,具有输出频率准确、输出电流可调、输出效率高、发热量小、体积小、重量轻、长时间工作稳定等特点;

8、具备输出短路保护功能;

9、具备实时时钟,可实时显示当前时间和日期;测量结果包括测量日期及时间;

10、测量数据存储方式分为本机存储和优盘存储,其中本机存储可存储测量数据150条,并且本机存储可转存至优盘;优盘存储数据格式为Word格式,可直接在电脑上编辑打印;

11、热敏打印机打印功能,快速、无声;

12、体积小、重量轻,方便携带使用;
