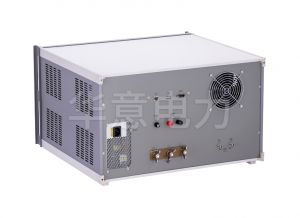

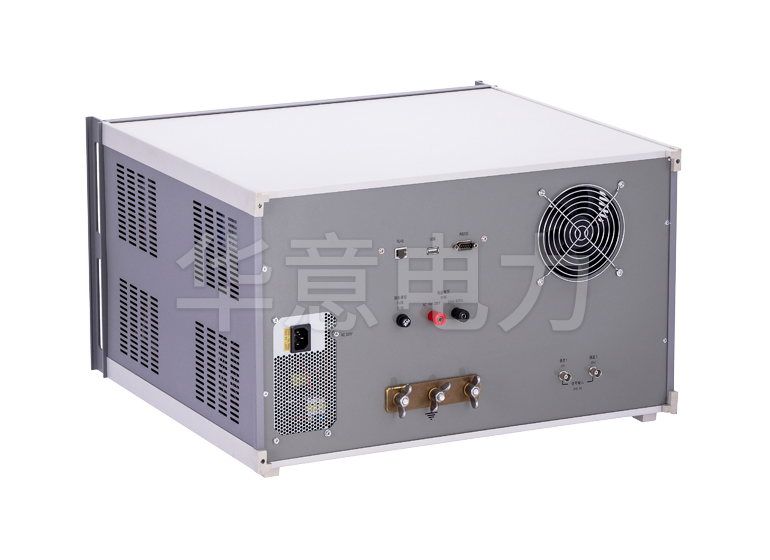

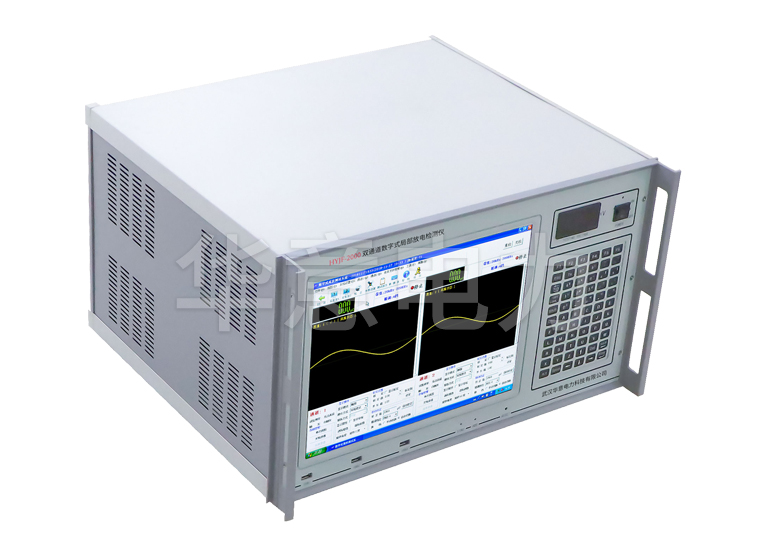

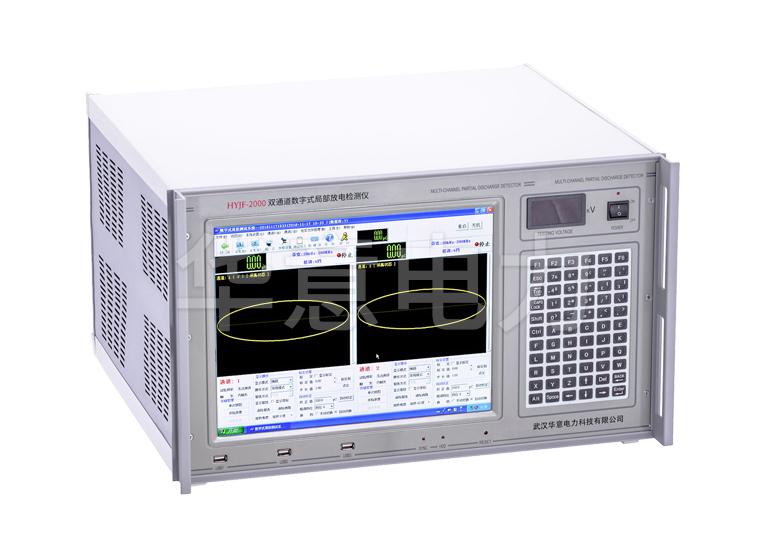

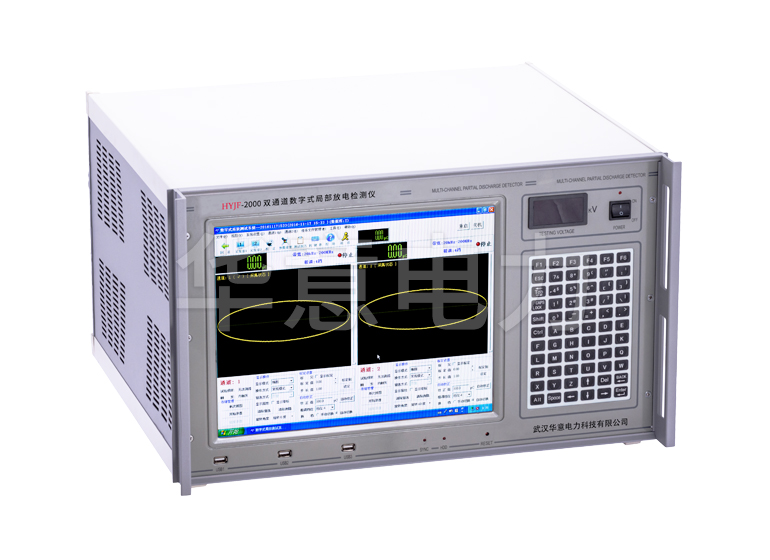

HYJF-2000 双通道数字式局部放电检测仪

HYJF-2000 双通道数字式局部放电检测仪

HYJF-2000 双通道数字式局部放电检测系统是电力设备绝缘的主要试验项目,局部放电量等参数则是评价电力设备质量的重要指标,适用于各类高压电器设备的局放测量,代表国内数字式局放仪的先进技术。

参考标准:DL/T 846.4-2016,DL/T 846.11-2016

  • 二维及三维局部放电图谱显示
  • 数字开窗技术
  • 自动校准、自动同步、自动电压记录、自动测量保存回放
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

HYJF-2000 双通道数字式局部放电检测系统是电力设备绝缘的主要试验项目,局部放电量等参数则是评价电力设备质量的重要指标。根据国际及国内目前新技术进展而开发的JFD-2000A局部放电检测系统是获得成功的HTJF系列局放仪中的新一代成员。除继承上一代产品优点外,该产品还具备全程控自动校准、自动同步、自动电压记录、自动测量保存回放等功能,可测量如放电重复率n,平均放电电流I,平方率D等IEC-270所规定的各种局放参数,采用正弦、点阵等多种视图显示方式,新型数字滤波及干扰抑制功能,结合丰富的动态统计分析图谱,使现场干扰能够得到更有效的抑制,用户操作和诊断更加简便自如。随着软件的不断开发,其功能还不断拓展,如脉冲极性鉴别和平衡回路方式的局部放电测量等功能。

JFD-2000A局部放电检测系统就其检测方法、测量回路、技术性能参数完全符合新的GB7354及IEC-270“局部放电测量”标准要求。适用于各类高压电器设备的局放测量,覆盖全电压及容量等级,代表着国内数字式局放仪的先进技术。

产品别称:局部放电检测仪、局部放电测试仪、局放仪、局部放电测试系统。

HYJF-2000 双通道数字式局部放电检测仪技术参数 Technical Parameter

扫描方式:(仪器具备线性扫频测量和分段扫频测量双测量系统)

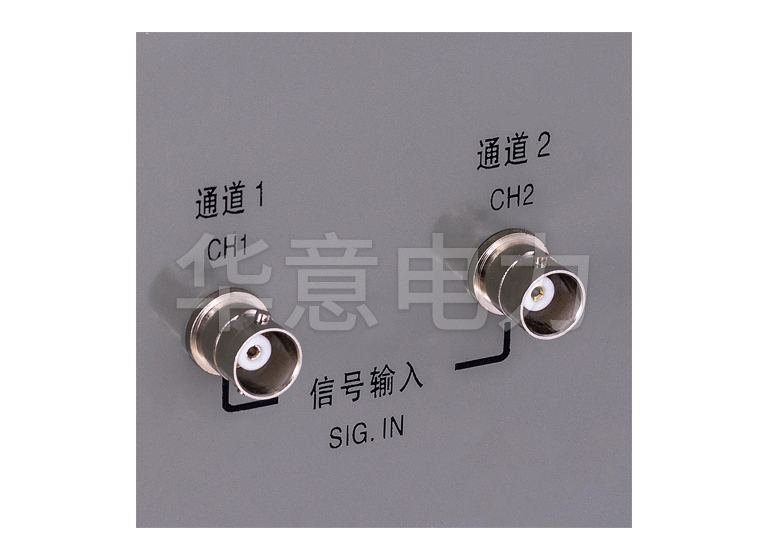

测量通道 A、B 2通道(能同时对放电信号进行采集)
检测灵敏度0.1pC
测量频带3dB带宽10kHz~300kHz


程控滤波器设置档位

低端:10,20,40kHz
高端:100,200,300kHz
增益动态范围120dB
采样速度每通道0.1μs/点
采样精度8位±1/2LSB
测试电压频率30,100,150,200,250Hz或任意Hz
校准脉冲发生器HYJF-301
校准脉冲电压10V,5V,2V,1V,0.5V,0.2V六档可调
校准电容50pF,200pF两档可调
校准脉冲电压上升时间<60ns、脉冲宽度>20μs
校准脉冲电压下降时间>100μs
校准脉冲相角可调范围0~360度
局部放电峰值显示0~10000pC

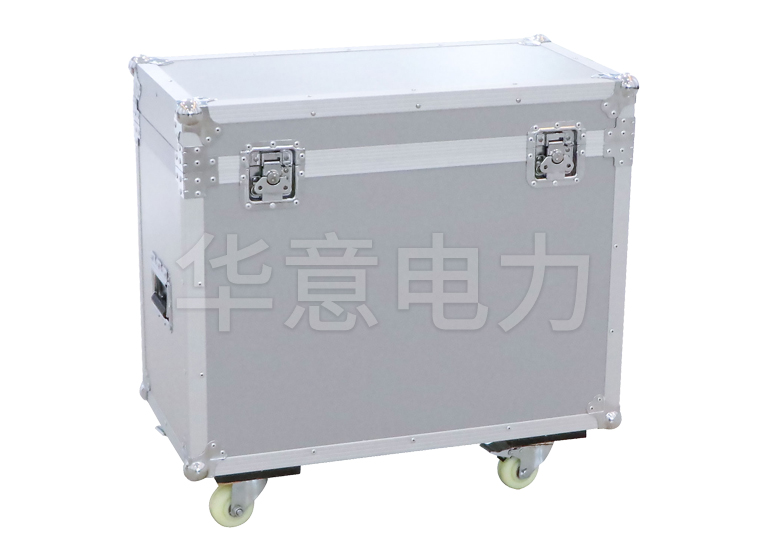

元器件包装方式长久可用的包装

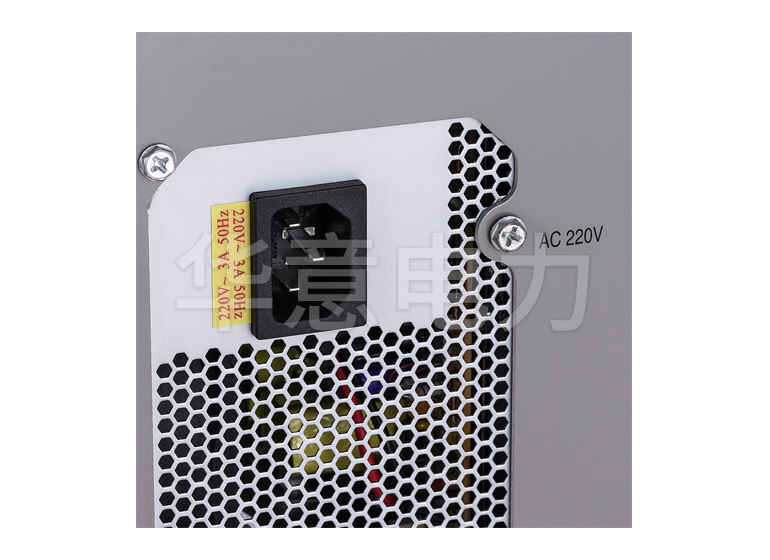

工作电源AC 220V±10%,50Hz、功率<100VA、保险0.5A

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

HYJF-2000 双通道数字式局部放电检测仪特点优势 Selection Reference

1、独立二通道数字式局部放电测量,同步采样、处理、显示;

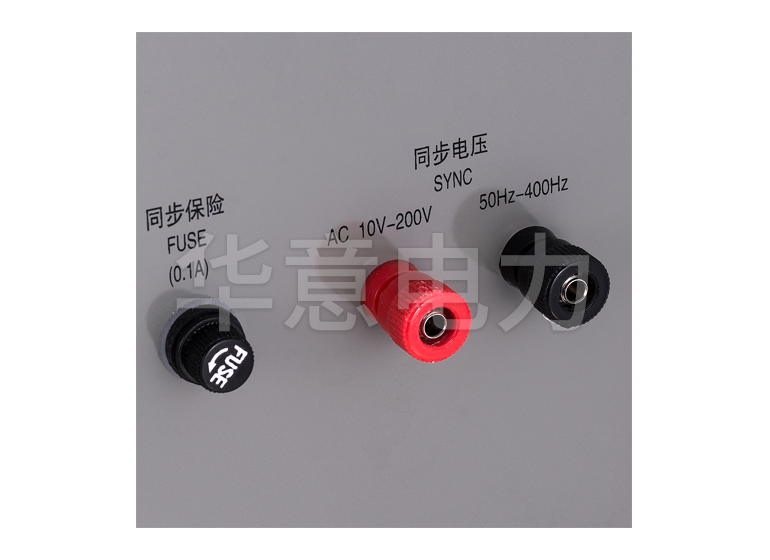

2、内、外同步随意选择,并具有零标指示及相位分辨功能;

3、显示方式:自由选择椭圆、直线、正弦三种显示方式;

4、单个放电脉冲波形分析、以便确定放电性质;

5、随时保存试验数据和波形,并可重新显示、分析过去已保存的试验记录;

6、增益范围:各通道单独调节,波形显示可随时平滑调节且不影响测量结果;

7、可对特殊或随机波形进行单次捕捉抓取并进行详细分析;

8、抗静态干扰功能,可去除相位固定的干扰信号;

9、相关滤波技术抗干扰功能,可有效去除与电源不同步的随机干扰;

10、带通滤波器采用模拟、数字混合滤波技术,带宽可任意组合,有效抑制各种干扰;

11、任意相位开窗,单窗、双窗任选,360度内任意选择自由开窗;

12、在检测局部放电的同时,能够监视试验电压;

13、对局部放电脉冲进行放电测量、放电时间、波形分析;

14、二维和三维局部放电图谱显示;

15、任意存贮、打印局部放电图形及数据,自动生成试验报告;

16、局部放电检测系统纯程控工作方式;

17、全汉字菜单提示;

18、采用数字开窗技术,抗干扰能力强;

19、双通道测量及数字差分技术,可同时测量两个试品或一个试品两个测量点的局部放电信号,可方便地分析局部放电信号的来源;
