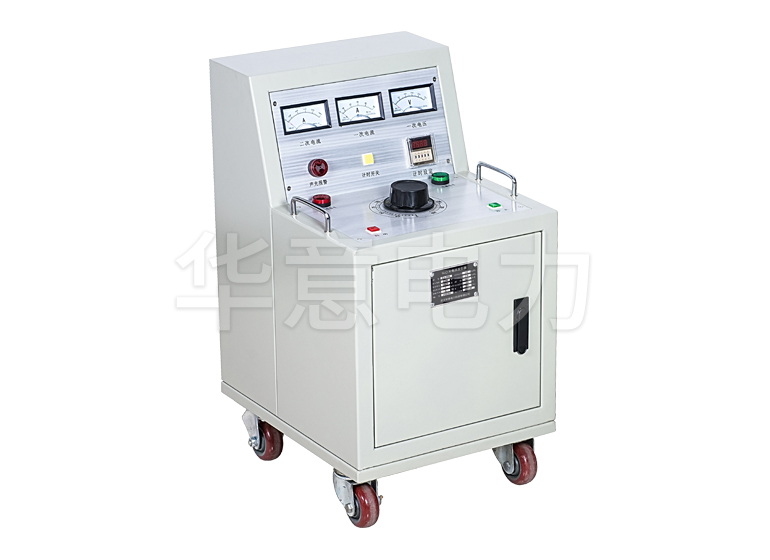

大电流发生器通用试验使用方法

　　大电流发生器通用试验使用方法

　　按照调试要求，将升流器及被试品连接好，并接好电源。接电源时应注意如果铭牌上标注是单相220V只需接入一根零线、一根火线，如果铭牌上标注的是二相380V时应将电源的两根火线同时接到升流器的电源输入即可。同时应根据容量选择进线电源的截面。大电流输出至被试品一般采用软铜线或铜排连结，电流密度大致取5~6A/平方毫米，且长度不宜过长。接头必须紧密可靠，以减小接触电阻。

　　根据试验需要将电流转换选择开关打到“大”或“小”的位置，开关处于中间位置相当于切除了电流表。因为电流互感器不允许开路，所以不能将电流转换选择开关打到中间位置。

　　所有准备工作完成以后，按下启动按钮并顺时针匀速旋转调压器手柄，同时注视电流表，直到所需的电流值为止。校定完后，立即将调压器手柄逆时针旋到零位，按下停止按钮，切断电源。

　　大电流发生器使用注意事项

　　开箱验收时，应检查各回路接线端子是否松动，调压器碳刷是否接触良好。

　　电流转换选择开关不准带负荷操作。

　　本产品属于短时工作制，不能用于电器元件的热稳试验，满负荷工作时间不应大于10分钟。

　　升流器外壳应接地良好。
