局部放电检测试验电压试品状态及环境条件

发布时间:2022-01-13 15:56:21 浏览次数:1422

  为了使试验结果具有真实性,对试验所需的各种条件必须满足应有的要求,才不至于得虚假的结果。


  局部放电检测试验电压

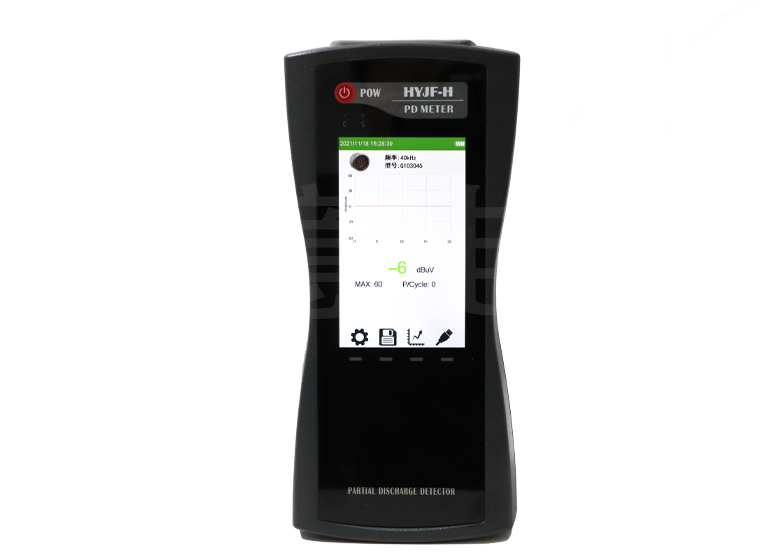

  在交流电压下,局部放电试验所施加的电压值,是指有效值(峰值除以√2)。交流电源电压应为正弦波,不应有过大的高次谐波,因为高次谐波对放电机理有影响,这时所测出的量值将产生差异;同时若高次谐波阻值过大,对测量读数也直接产生误差。局部放电检测仪采用动圈式调压器调压,往往容易使波形产生很大的畸变,出现很大的高次谐波幅值,这一点应该注意。因此,电源中的高次谐波应限制在10%以下,并且在所需灵敏度下足以不能被指示出为止。




5361ddd79153139fa410e99558e9f5e8_3287 (1).jpg


  被试品的状态


  被试品的种类繁多,各有其特殊的绝缘处理方式,故每种试品在试验前必须对其完成绝缘处理过程。通常,试品表面还应保持干燥清洁,因为试品表面的湿气和污垢会引起表面局部放电。


  为了保证测试结果的重复性,局部放电检测仪试验前应注意以下几个问题:


  试品的电气、机械、温度条件应良好且稳定;


  由于电压回滞现象的影响,在试验前至少几小时的时间内,不要承受超过所规定的局部放电试验电压最高值以上的电压;


  局部放电检测周围条件


  有足够大试验场地,能适应试验电压的要求,不应使试品周围的电场造成显著的畸变。试品与周围之间亦需保持适当的距离。试区内不应存放其它杂乱的物体。在高压线的地面上更不应有杂乱的金属小块(如裸铜线段、螺钉、螺帽和其它小金属块等)。
