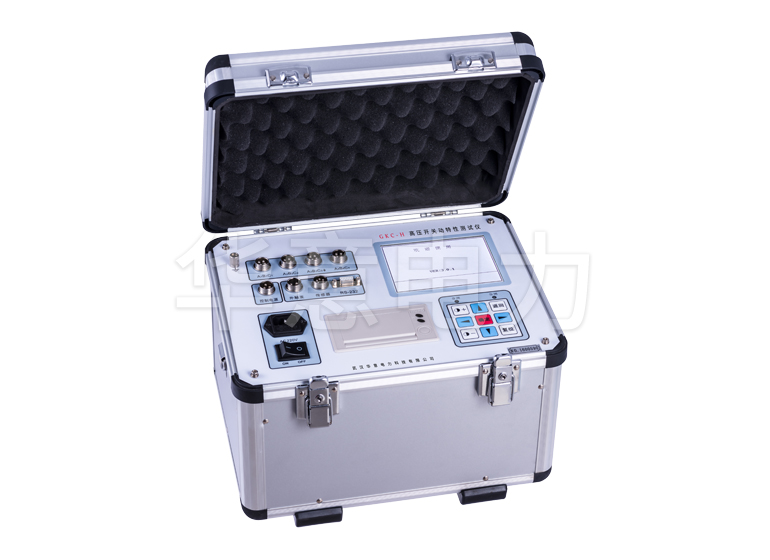

高压开关动特性测试仪低电压试验操作方法

　　高压开关动特性测试仪低电压试验操作

　　在主界面上按“低电压试验”按钮，可以进入低电压试验界面。

　　低电压试验操作类似常规试验，低电压试验的同步方式只能选“内同步”方式。

　　设置高压开关动特性测试仪试验参数，按“设置”按钮，可以修改“试验参数”区域中的试验参数。

　　试验类型：自动合闸试验，自动分闸试验，30%额定电压分闸试验，65%额定电压分闸试验，80%额定电压合闸试验，85%额定电压合闸试验，110%额定电压合闸试验，110%额定电压分闸试验，120%额定电压合闸试验，120%额定电压分闸试验。

　　电压起始：30-300V。自动合闸试验和自动分闸试验的电压起始。

　　T电压步进：0-300V。自动合闸试验和自动分闸试验的电压步进。

　　自动合闸试验和自动分闸试验，首先根据起始电压进行合闸(分闸)，约一秒钟检验参考通道的状态，如果开关已经动作，试验完成。如果开关未动作，再根据电压步进升压进行合闸(分闸)，直到开关动作或超过300V，试验完成。

　　高压开关动特性测试仪后五种试验方式，都是根据额定电压的百分比来的。首先升压到百分比的额定电压，然后进行合闸(分闸)的，约一秒后试验结束，人为判断开关是否动作。
