超低频高压发生器的特点及用途

发布时间:2021-08-31 16:50:47 浏览次数:2949

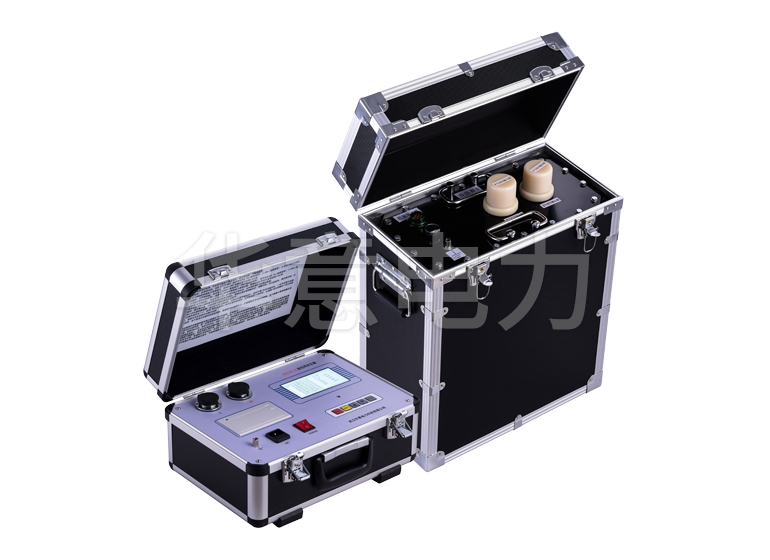

  超低频高压发生器一般用于电力电缆的耐压测试,也可用于大型电力变压器的绝缘耐压测试。


  特点是对被试电缆不会造成损坏,而且还可以测试正在运行开始老化但还可以使用的电缆,因此它是无损坏的耐压试验方法。


  这种测试比直流高压试验对新铺电缆和维修过的电缆,在其连接处和端头出头联接错误的判定要准确。


  “35kV及以下交联聚乙烯绝缘电力电缆超低频(0.1Hz)耐压试验方法”行业标准,按照此行业标准要求,其试验程序如下:


  将与试品相连的电气设备全部脱离试品电缆,将试验设备(超低频高压发生器等)采用裸铜线可靠接地。


  采用10000V兆欧表对试品电缆各相分别进行绝缘电阻试验,记录试验值。


  试验电压峰值:3VO, 试验时间:60min。


  试品电缆的电容值在试验设备负载电容能力范围内时,可以将试品电缆三相线芯并联后,同时进行耐压试验。


  用柔性连接电缆将试验设备与试品电缆相连接,合上电源,开始升压进行试验。升压过程应密切监视高压回路,监听试品电缆是否有异常响声。升至试验电压时,即开始记录试验时间并读取试验电压值。


  试验时间到后,先将电压降到零位,然后切断电源。试验中若无破坏性放电发生,则认为通过耐压试验。


  在升压和耐压过程中,如发现电压表指针摆动较大,电流表指示急剧增加,调压器继续升压但电压基本不变甚至呈下降趋势,而电流增加幅度较大,试品电缆发出异味,烟雾或异常响声或闪烙等现象,应立即停止升压,降压停电后查明原因。这些现象如查明是试品电缆绝缘部分薄弱引起的,则认为耐压试验不合格。如确定是试品电缆由于空气湿度或表面脏污等原因所致,应将试品电缆清洁干燥处理后,再进行试验。


  试验过程中,如果遇到非试品电缆绝缘缺陷的意外失去电源,使试验中断,在查明原因恢复电源后,应重新进行全时间连接耐压试验。不得仅进行“补足时间”试验。
