绝缘电阻测试仪的操作测试有几个步骤

发布时间:2022-11-20 18:25:41 浏览次数:4725

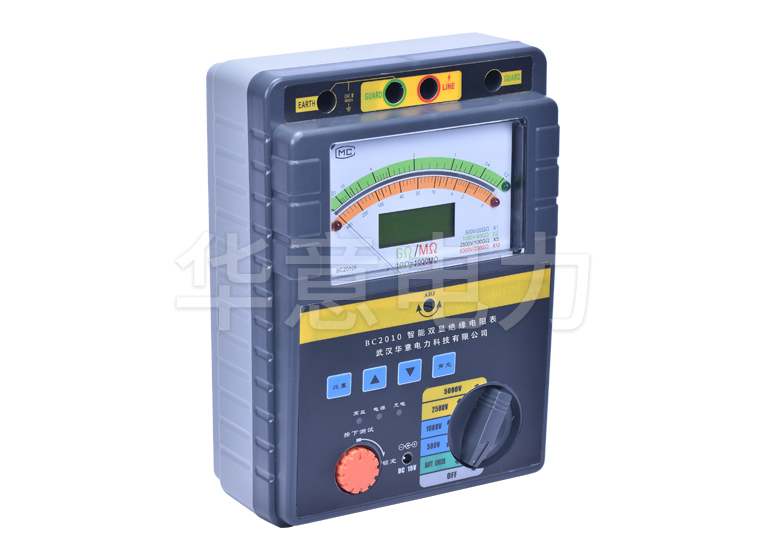

  绝缘电阻测试仪主要用于测量大型变压器、变压器、发电机、高压电机、电力电容器、电力电缆、避雷器等设备的绝缘电阻。


  绝缘电阻测试仪的操作和测试步骤:


  (1) 应根据设备的电压水平选择测试仪。对于10KV-35KV的变压器,应使用2500伏测试仪。


  (2) 在测量绝缘电阻之前,应切断被测设备的电源,并进行短路放电,放电的目的是保护人员和设备的安全,并使测量结果准确;


  (3) 绝缘电阻测试仪的连接应为两条绝缘良好的单独单线(两种颜色),两条不要将连接线拧在一起,也不要使连接线接触地面,以免连接线绝缘不良导致错误;


  (4) 测量前,对绝缘电阻进行开路和短路测试,以检查绝缘电阻是否处于良好状态,变压器是否绝缘。如果电阻测试仪打开两条连接线并摇动手柄,指针应指向∞ (无限)。此时,如果两条连接线瞬间短路,指针应指向0,这意味着绝缘电阻处于良好状态,否则绝缘电阻中存在错误;


  (5) 晃动一次绕组对二次绕组和接地(外壳)绝缘电阻的接线方法:用裸铜线将一次绕组的三相端子lU、lV和1W短路,以便连接到兆欧表的“L”端;用裸铜线将端子N、2U、2V、2W和二次绕组的接地(外壳)短路,然后将它们连接到兆欧表的“E”端;如有必要,为了减少表面泄漏对测量值的影响,可以将裸铜线缠绕在一次侧瓷套的瓷裙上几圈,然后用绝缘线连接到兆欧表的“G”端;


  (6) 晃动次级绕组对的测量初级绕组和接地(外壳)绝缘电阻的接线方法:用裸铜线将次级绕组的2U、2V、2W和N端子短路。为了连接到兆欧表的“L”端;用裸铜线将一次绕组的三相引线1U、1V、1W和接地(外壳)短路后,将它们连接到高阻表的“E”端;为了减少表面泄漏对测量值的影响,可以将一根裸铜线缠绕在二次侧瓷套的瓷裙上几圈,然后用绝缘线连接到兆欧表的“G”端。


  (7) 测量时,用一只手按压绝缘电阻测试仪外壳(以防止绝缘电阻测试仪振动)。当指针指示为0时,立即停止抖动,以免烧坏手表;


  (8) 测量时,将绝缘电阻测试仪置于水平位置,以约120转/分钟的速度转动发电机的手柄,并在15秒时读取读数。取一个数字(R15),在60秒时读取另一数字(R60),并记录绝缘数据。
