绝缘电阻的测量以及分类
发布时间:2022-10-30 21:50:15
浏览次数:4096
绝缘电阻测试仪:是测量变压器、互感器、发电机、电动机、电力电容、避雷器等绝缘电阻的理想仪器
数字兆欧表:兆欧表(Megger)俗称摇表,兆欧表大多采用手摇发电机供电,故又称摇表。它的刻度是以兆欧(MΩ)为单位的。兆欧表是电工常用的一种测量仪表。兆欧表主要用来检查电气设备、家用电器或电气线路对地及相间的绝缘电阻,以保证这些设备、电器和线路工作在正常状态,避免发生触电伤亡及设备损坏等事故。
兆欧表组成及测量原理分类?
常用的兆欧表一般有两种,一种是机械式的,以手摇发电机及一只流比计构成(俗称摇表);另一种是电子式的(俗称电子数字兆欧表),由高压发生器及带A/D转换器等构成的测试显示系统组成。
手摇兆欧表测量方法
使用前先将红黑两测试线短接,缓慢摇动手柄,指针能指示零欧,再将测试线分开,缓慢起步再加速至内部飞轮到离心状态的速度(约120转/分),使输出电压达额定值(从尾号为1、2、3、4分别为100V、250V、500V、1000V,相应可测试到100兆到1000兆欧),这时表针应偏向到无穷大就算基本正常了。
注意这种表平时表针可停留在任意位置也是正常的。电子式的除了发电机原理及显示方式不同外,使用前的检测方式也可以按类似的方式检查短路与开路状态是否正常就可以了。
电子数字兆欧表测量方法

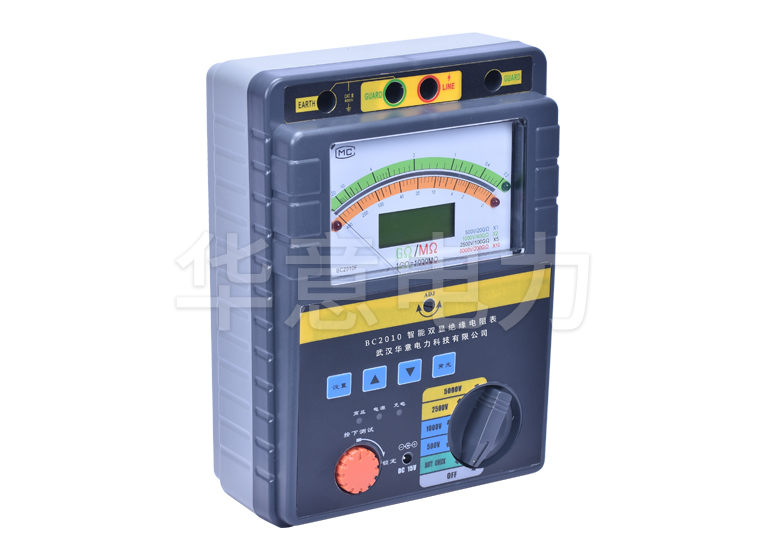

兆欧表适用于测量大容量变压器、互感器、发电机、高压电动机及避雷器等绝缘的理想产品,BC2010智能双显绝缘电阻表电压等级为500V、1000V、2500V、5000v四档快速切换功能。开启电源开关“ON/OFF“,选择所需电压等级,开机默认为500V档,选择所需电压档位,对应指示灯亮,轻按一下高压“启停“键,高压指示灯亮,LCD显示的稳定数值乘以10即为被测的绝缘电阻值。当试品的绝缘电阻值超过仪表量程的上限值时,显示屏首位显示“1“,后三位熄灭。关闭高压时只需再按一下高压“启停“键,关闭整机电源时按一下电源“ON/OFF“
