使用兆欧表的方法

发布时间:2022-09-25 19:27:35 浏览次数:3806

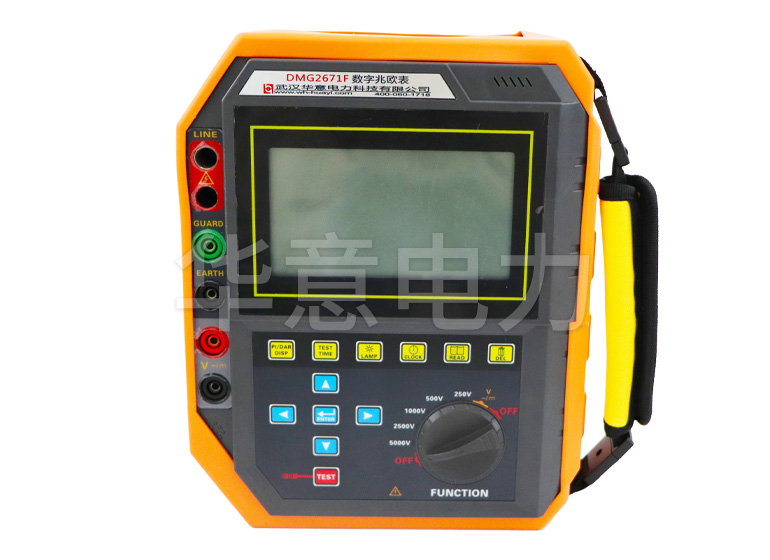

  兆欧表是一种测试高电阻的测量设备。通常,这些测量是在电线和电机绕组上进行的,以测试电线的绝缘值。前缀描述了一个数值 1,000,000。


  在欧姆表的情况下,该值也以欧姆为单位进行描述。兆欧表将以兆欧为单位读取电线或电机绕组,其中 1 兆欧等于 1,000,000 欧姆。


  为了读取如此高的电阻值,仪表必须能够产生非常高的电压。兆欧表可以提供的最小值是 1,000 伏。一些手摇式兆欧表可以通过仪表内部提供的小型发电机提供高达 10,000 伏或更高的电压。


  第1步


  断开被测电线或电路的所有电源。进行这些高压测试时,绝对不会有电压连接到电路。


  第2步


  卸下所有要测试的电线。这意味着任何要检查绝缘值的电线都必须在电路的两端完全断开。裸铜端有时会被线螺母或胶带覆盖。这可以保护设备或某人免受电击。在测试电机的情况下,所有为电机供电的电线也必须完全断开。


  第3步


  将兆欧表的一根引线连接到电气系统的电气框架或接地。在测试电机绕组时,此引线将连接到电机的实际金属框架。


  第4步


  将仪表的另一根导线连接到电线的裸铜端或电机端子之一。检查以确保被测电线的另一端处于自由空气中或被绝缘体(如胶带或电线螺母)覆盖。


  第5步


  打开仪表或开始转动发电机手柄。高压线或电机绕组内部形成高压可能需要 2 到 5 秒。


  第6步


  读表。对于电线或新电机,大于 999 兆欧的读数是近乎完美的电阻读数。小于 1.5 兆欧的电阻读数可能会在旧电线或旧电机中出现问题。在大多数情况下,这些值之间的任何读数都可能没问题,除非这些电路出现问题。


  第 7 步


  继续测试其他电线或剩余的电机端子。一旦仪表的高压源停止,电线或电机引线就可以安全处理。


        以上就是华意电力对使用兆欧表的方法的介绍,如果您还有其他想要了解的,欢迎在线或来电咨询,我司有专业的技术经理竭诚为您服务。
