如何测量电力电流互感器的极性

发布时间:2022-05-22 22:52:32 浏览次数:1721

  如何测量电力电流互感器的极性


        1.直流法


  使用1.5~3V的干电池,其正极接变压器初级线圈L1,L2接负极。变压器二次侧K1接毫安表正极,负极接K2。连接好电线后,将 K 连接到毫安表。指针为正偏,毫安表指针打开后为负偏,说明变压器接电池正极的端子和接毫安表正极的端子极性相同,即L1和K1同极性,即互感。该器件为减法极性。如果指针摆动与上述相反,则为正极性。


  2.通讯方式


  用导线将电源电流互感器的初级和次级线圈的L2和次级侧K2连接起来,在次级侧施加1~5V(范围较小)的交流电压,测量U2和U3的电压用电压表低于 10V。如果 U3=U1-U2,则该值为负极性。U3=U1 U2 为正极性。


  注意:在测试过程中,尽量使输入电压尽可能低,以免电流过大损坏线圈。为使读数清晰,电压表应尽量选小。当电流转换比在 5 以下时,使用交流法测量电流转换比相对简单准确。不要用这种方法测量10个以上的变压器,因为U2的值小于U3和U1的值,电压表的读数不容易区分大小,所以在使用过程中很难区分测量,一般不适合用这种方法测量极性。


  3.仪器方法

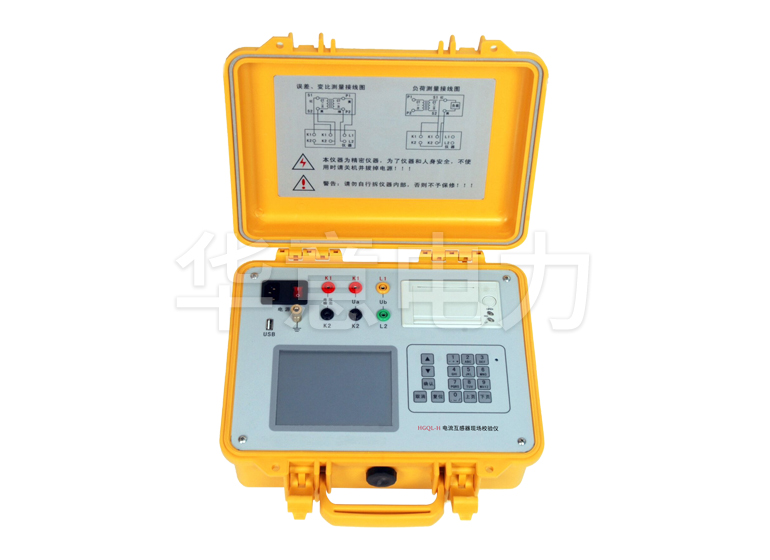

  一般变压器校验仪都有极性指示器。在测量电力电流互感器的误差之前,仪器可以提前检查极性。若指示灯无指示,则说明被测电力电流互感器极性正确(负极性)。
