变压器变比测量仪选择合适的电源很有必要

发布时间:2021-11-18 15:49:03 浏览次数:1204

  变压器变比测量仪选择合适的电源很有必要

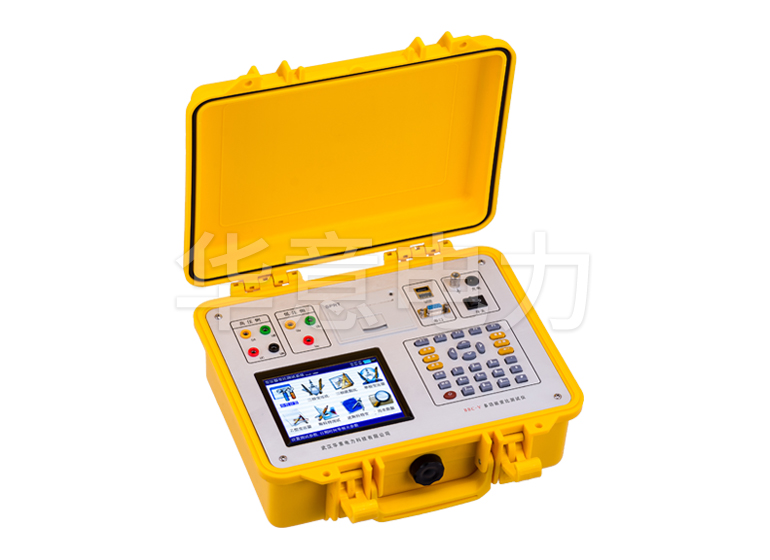

  变压器变比测量仪是电力部门的常见仪表,是用来测量变压器性能的一个重要仪器。变压器变比测量仪对精度要求为千分之一。


  传统的变比测试仪器对试品进行测试的实验电源,一般是采用工频变压器把220V降为所需的测试电压进行单相测试,但由于市电的幅度和频率均有较大的波动,会造成组别的误判和仪器精度的下降。对实验人员分析数据造成不便。因此选择一个精密的测试电源是很有必要的。


  变压比试验就是在变压器一侧(高压或低压)施加一个低电压,然后用仪表测量两侧的电压,通过计算来确定该变压器的变压比是否符合技术条件或铭牌所规定的数值。


  变压比试验的目的是检查各线圈的匝数、引线装配、分接开关指示位置是否符合要求,提供能否投入运行,特别是同其他变压器并列运行的重要依据。因此,变压器标准对这项试验提出严格的要求。


  测量变比的常用方法有双电压表法,变比电桥法等。双电压表法是一种简单、原始的变压比试验方法,它的缺点是,一需要用一些精密的仪器;二尽管所使用的测量仪器都是很精密的,但是测量准确度尚不能满足测量的要求。假如在不利情况下,这此误差是叠加的,仅设备测量误差就是0.5%,再加上视差可能就超过了国家标准所规定的允许值,同时试品的合格与否表现在电压表很小的刻度内给试验人员造成读数困难。


  适用的是变比电桥法,它的优点是:试验电压一般在220伏以下保证安全,试验准确度不受试验电压稳定程度的影响,准确度和灵敏度高,变压比试验同时完成了连接组别试验。


  另外,我们还需注意变压器变比测量仪的使用要点。


  1、仪器的操作者应具备一般电气设备的使用常识。


  2、使用测试仪前一定要认真阅读本手册。


  3、仪表应避免剧烈振动。


  4、本仪器户内外均可使用,但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。


  5、对仪器的维修、护理和调整应由专业人员进行。


  6、在测试过程中,禁止移动测试夹和供电线路。
