华意电力继电保护测试仪的试验指导

　　电力检测设备有一些试验接线、试验方法、试验参数需要注意。尤其是继电保护测试仪这些比较精密复杂的仪器，下面来看继电保护测试仪的试验指导。

　　谐波制动系数检验（变压器差动保护部分）

　　●试验接线：

　　接线方法１（高、低压侧同时加电流）：测试仪IA接高压侧A相，IB接低压侧a相，高、低压侧的中性线短接后接测试仪IN。

　　接线方法２（仅高压侧加电流）：测试仪IA接高压侧A相，高压侧的中性线接测试仪IN。

　　●试验方法：

　　下面以接线方法2为例（仅高压侧加电流）：

　　假设某变压器的二次谐波制动系数为20%。

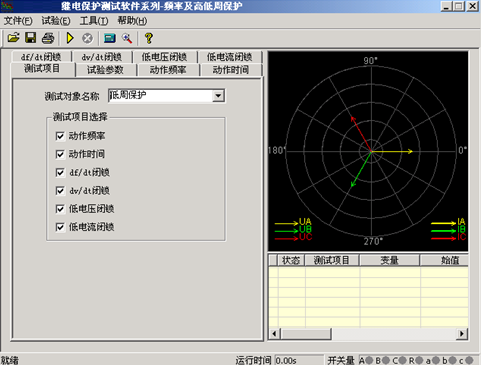

　　先在“参数”页面中选择“以基波的百分比表示”。然后在“谐波”页面中选中IA，设置基波幅值为2A，并在表格中设置2次谐波为25%（大于谐波制动系数为20%，使保护开始试验时不动作），如图所示：

　　继电保护测试仪

　　切换至“参数”页面，选择IA为变量，波形为“二次谐波”，并设幅值步长为1%，选择“手动变化”方式。设置好的参数如上图所示。开始试验，按步长逐步减小变量致保护动作。将动作时IA的二次谐波百分比值与整定的制动系数对照。
