电缆故障测试仪问题详解

发布时间:2021-09-17 17:21:19 浏览次数:1431

  电缆故障测试仪原理:


  用电缆故障测试仪测试电缆故障所采用的基本原理是“回波测试”原理,即依靠电波在电缆中的传输反射来的测试。


  1、脉冲法测试原理:脉冲法测试即为仪器内部产生一脉冲波,这一脉冲波被加于电缆上,当脉冲波遇到电缆特性阻抗变化的点,就会产生一回波信号,在电缆的测试端将这两个信号采集并显示,根据这两个波的时间差来计算故障点与测试端的距离,因此这种测试方法不受电缆敷设规则影响,只与电波在此电缆中的传输速度有关。


  2、高压闪络法测试原理:在针对电缆的高阻故障时,利用外部设备给电缆施加高压,当故障电缆承受不了所加高压的时候,故障点就会击穿电弧,击穿电弧会产生一回波,这样我们利用测试仪就可以将整个击穿过程在测试端利用采集波形的形式记录下来,通过这个击穿过程来分析计算击穿点离测试端的距离,同样这种测试方法不受电缆敷设情况影响,只与电波在此电缆中的传输速度有关。


  电缆故障测试程序


  在利用电缆故障测试仪测试电缆的时候,应该按照以下程序进行:


  1、万用表,摇表或电缆预试结果判断电缆故障性质;


  2、根据电缆故障性质选择合适的测试方法:低阻故障和开路故障用脉冲法,当然对低阻故障也可以采用闪络法,泄露性高阻故障采用闪络法,有些泄露性高阻故障也可以采用直闪法,但通常都不这样做,闪络性高阻故障采用直闪法,也可以采用两种方法都测一下相互比较提高判断的准确性;


  3、若电缆是相间故障,工作地线必须是其中一相线,且做地线的相线必须和系统连接在一起,在进行高压闪络测试的时候,绝大多数故障是对大地或空间放电,从理论上讲,故障相对地或空间也形成一闭合回路,但实际上回路内的等效阻抗相当大;


  4、用脉冲法测试电缆全长,以校准被测电缆的电波传输速度;


  5、按照所选择的测试方法对故障点进行粗测,若一种测试方法不够理想,可用其他方法进行测试;


  6、测试结束后,必要时可以进行经验总结和进行误差分析。

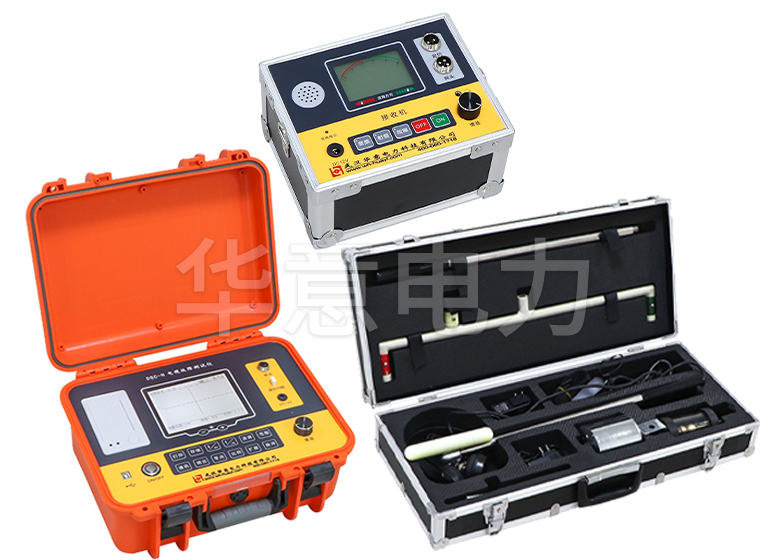

  武汉华意电力科技有限公司生产电缆故障测试仪(又叫做电缆故障检测仪),从事电力行业多年,旗下产品品质一流,欢迎大家前来选购,谢谢大家。
