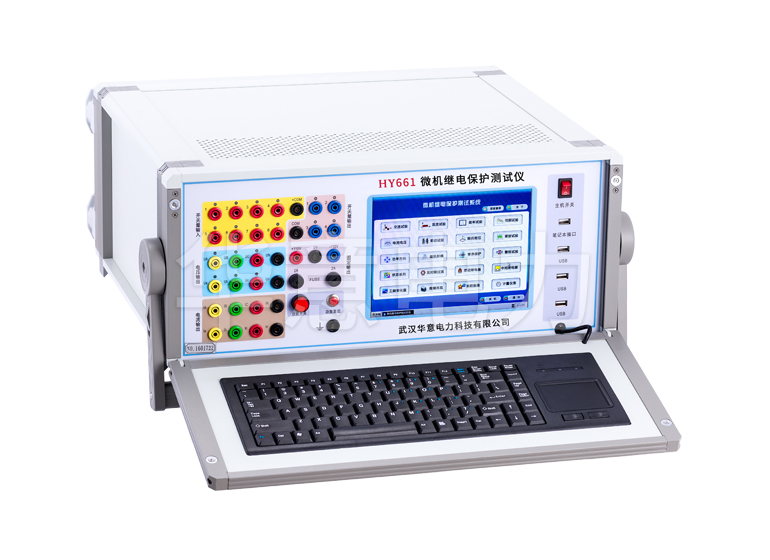

微机继电保护测试仪的开入量

发布时间:2021-09-14 18:00:01 浏览次数:1424

  电力试验设备一般有很多数值,这里华意电力专家介绍,微机继电保护测试仪的开入量。


  “继保”系列测试仪各开入量是共用一个公共端的。接入保护的动作接点的时候,一端接测试仪公共端,另外一端接开入A、B、C、R、a、b、c中任一个。需要注意的是当接点是带电位的时候,一定要把正电位接入公共端。


  在本测试模块中,开入量A、B、C、R、a、b、c 均默认有效,互为“或”的关系,不需要某个开入量时,可选择关闭。试验时,保护的跳、合闸接点可接至任一路开入量中(在线路保护中,软件默认开入R为重合闸信号接入端)。开入公共端(红色端子)在接有源接点时,一般接电源的正极端。只要测试仪接收到某路开入量的变位信号,即在该开入量栏中记录下一个时间。


  如果有多路开入量变位,各路中将会记录各自的时间。
