电气设备交接试验中避雷器试验规定

发布时间:2021-09-07 17:33:13 浏览次数:1322

  电气设备交接试验中避雷器试验规定


  使用氧化锌避雷器测试仪测量金属氧化物避雷器的工频参考电压和持续运行电流,应符合下列要求:


  66kV及以下电压等级避雷器,持续运行电压下的总电流值不大于出厂值的10%;持续运行电压下的阻性电流基波峰值不大于出厂值的30%。


  220kV及以上电压等级避雷器,若安装前在地面测试,氧化锌避雷器测试仪分节测量持续运行电压下的总电流值不大于出厂值的10%;持续运行电压下的阻性电流基波峰值不大于出厂值的30%。

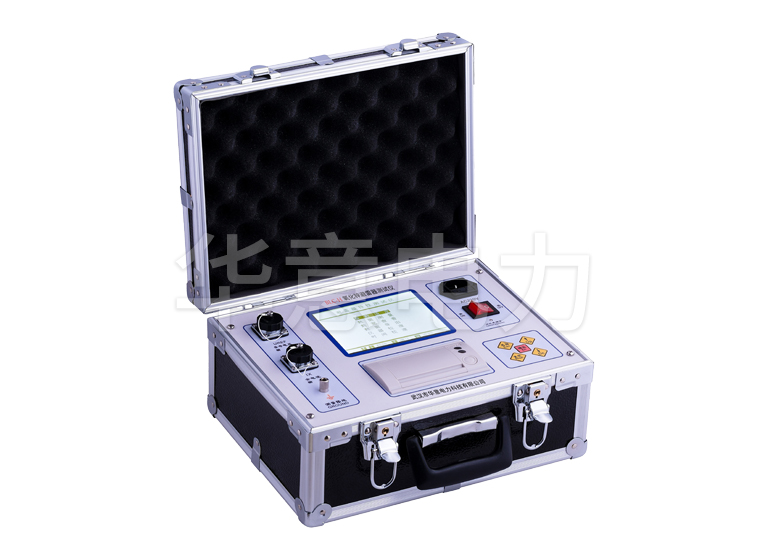

  氧化锌避雷器测试仪


  220kV及以上电压等级避雷器,若安装后测试,采用同一种测量方法及接线方式,对同厂家、同期产品分节测量持续运行电压下的总电流值及其阻性电流基波峰值结合出厂值分析,各节对比相互间应无明显差别。


  500kV金属氧化物避雷器分节测量时,总电流值有效值大小顺序是:上节最大、中节次之、下节最小。


  使用直流高压发生器测量金属氧化物避雷器直流参考电压和0.75倍直流参考电压下的泄漏电流,应符合下列规定:0.75倍直流参考电压下的泄漏电流值,66kV~220kV(220kV分节测量)不应大于30uA。


  检查放电计数器动作不少于5次,应可靠。


  避雷器监视电流表指示应良好。校验范围:


  35~220kV用电流表,1mA以内;准确度5.0级。


  500kV用电流表,2mA以内;准确度5.0级。
