多次脉冲电缆故障测试仪冲击高压闪测法

发布时间:2021-07-21 14:53:54 浏览次数:1590

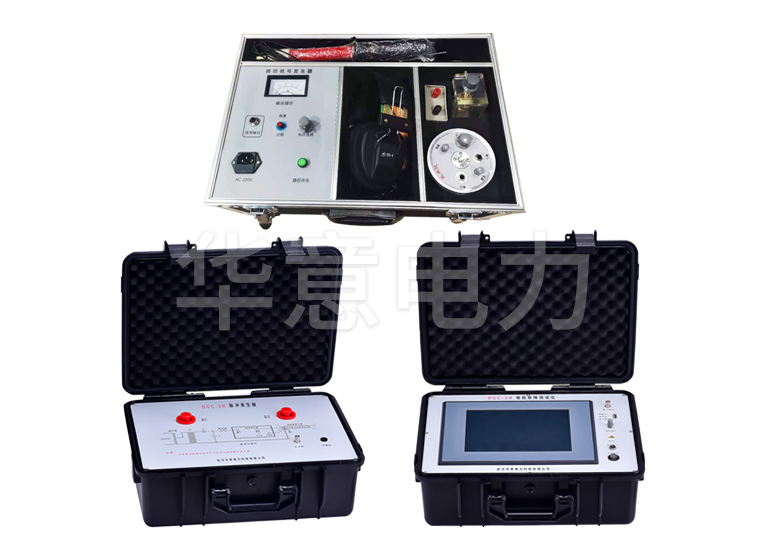

华意电力专业生产地下电缆故障定位仪,接下来为大家分享多次脉冲电缆故障测试仪冲击高压闪测法。


基本原理:与脉冲法相同,只是测试脉冲不是由机内发出,而是通过球间隙施加冲击电压,使故障点击穿放电,而产生反射电压(或者电流),由仪器记录这一瞬态过程,通过波形分析来测定故障点的位置。它是测高阻及闪络性故障的主要方法。同样取样方式也分电压取样和电流取样,当然细分还可分为高端和低端电压取样,电感与电阻取样,始端与终端取样等。由于低端电流取样接线简便、安全可靠、波形易于识别,所以推荐使用电流取样法。

电流取样冲闪法:冲闪法操作方法如下:开机—主菜单—工作选择菜单—冲闪,进入冲闪工作模式,进入冲闪后,按接线图提示连接接线和取样器,如图所示:

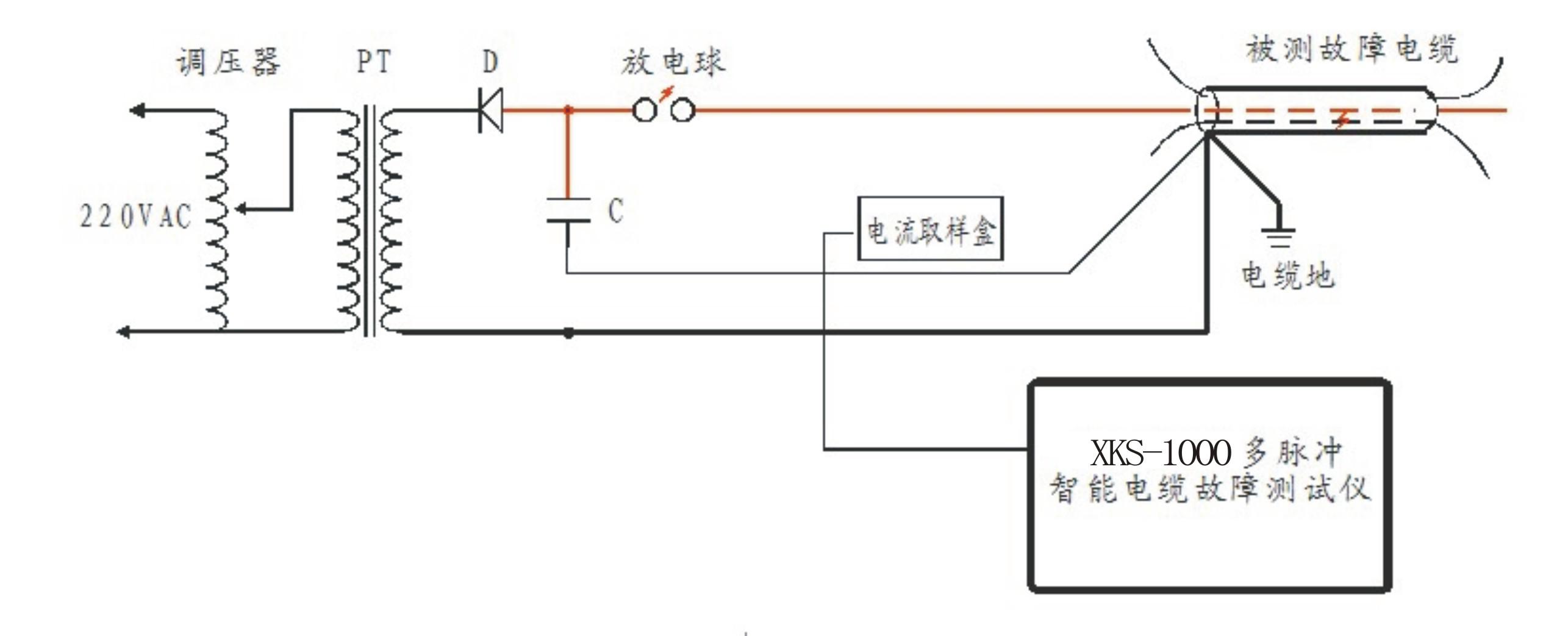

电流取样冲闪法接线图

图中:调压器为1—5KVA,PT为高压变压器,功率 1— 5KVA,D 为高压整流硅堆,大于 50KW/ 0.2 A(高压试验变压器已内置),C 为高压电容,容量1—8μF,耐压大于 10KV ~ 40KV。

以上设备除电流取样器之外 ,其余为外配设备,可用电缆高压试验设备,也可用高压一体化发生器(注意须连接高压放电棒)。

根据接线图连接完毕,检查无误后,再用速度键选择传输速度或者重新键入速度值。然后按采样键,仪器进入等待采样状态。

调整球隙、输入振幅调节旋钮后,对故障电缆升压。电压升到一定值,球隙放电,仪器记录采集波形,根据波形大小可重新调整输入振幅,重复采样。冲闪测试波形如图所示:

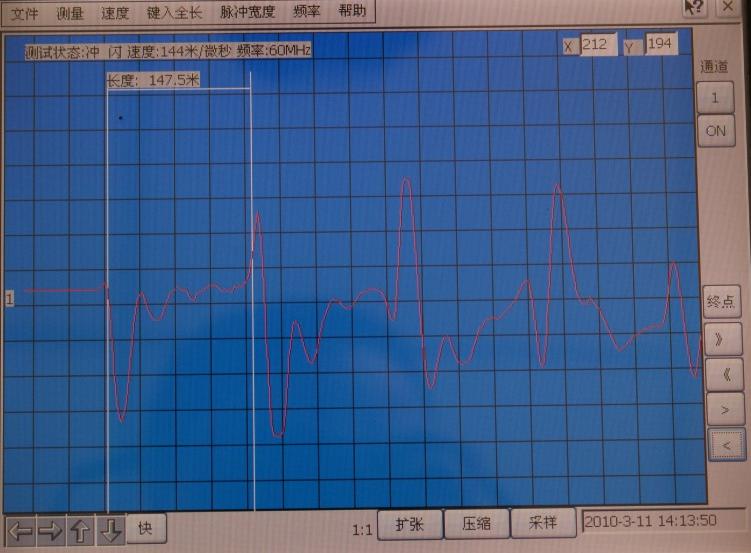

冲闪法电流取样测试波形

波形特点如下:第一个小负脉冲为球间隙击穿而故障点未放电时电容器对电缆的放电电流脉冲(输入幅度小或者仪器灵敏度低时第一个小脉冲可能不出现),第二个大的负脉冲为故障点击穿之后形成的短路电流脉冲,其次为由该放电电流脉冲形成的一次、二次等多次反射电流脉冲,因衰减而幅度逐次减小。由于故障特性的差异和电容电压与引线电感的存在,而在反射正脉冲的前沿出现负反冲,计算故障距离时起点为第一个放电负脉冲的前沿,终点为第一次反射负脉冲之前的正脉冲前沿。
