变压器绕组变形测试仪开始测试的接线方法

发布时间:2021-06-30 13:59:53 浏览次数:3281

华意电力专业生产变压器绕组变形测试仪(又称变压器绕组变形分析仪),接下来为大家分享变压器绕组变形测试仪开始测试的接线方法。

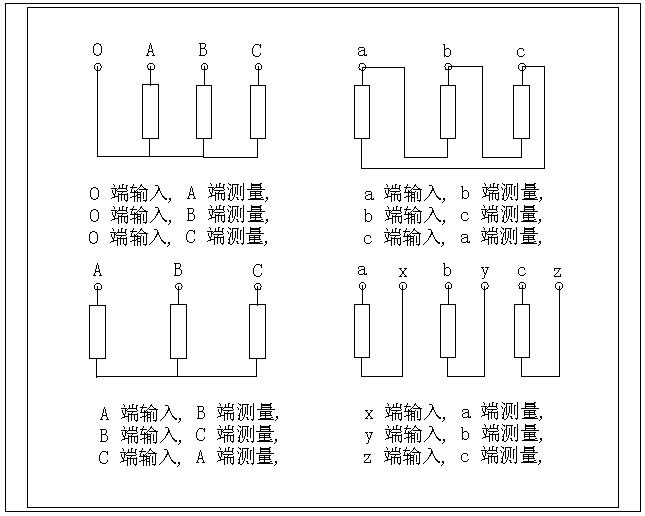

变压器常用检测接线方式如上图,变压器绕组变形分析仪主要是由主测量单元和笔记本电脑构成,并行三根专用测量电缆以及测量夹子和接地线组成。

主测量单元系统与试品之间采用50高频同轴电缆联接,扫频信号经输出端口(激励输出),通过连接电缆将信号夹子(黄色)向被试品注入信号;由信号测量夹子(绿色)从被试品获取信号,经电缆传输到(响应输入);由信号测量从被试品注入点获取同步参考信号,经电缆传输到输入(参考输入)。被试品外壳与测试电缆的屏蔽层必须可靠连接并接地,大型变压器一般以铁芯接地套管引出线与油箱的连接点,作为公共接地点,变压器外壳点接地。
