手持回路电阻测试仪操作说明

发布时间:2021-06-10 14:30:00 浏览次数:4676

  手持回路电阻测试仪接线及测量步骤

  1、按四线测量法,用专用测试线(电压测试线和电流输出线)将被试品连接至手持回路电阻测试仪。

  2、关机状态下短按按键,液晶背光亮,显示历史记录序号,紧接着显示历史记录电阻值,显示时间 10 秒;在 10 秒内短按按键,可以按时间倒序查询前 100 次的电阻测量值(查询保持时间 10 秒)。

  3、关机或历史记录查询状态下长按测量按键,蜂鸣器长鸣一次,手持回路电阻测试仪开机,进入开机画面。

  4、开机后默认测试状态为 50A 电流测试 1s,短按时间按键和电流按键可以切换时间档位和电流档位,短按测量按键,蜂鸣器长鸣一次,液晶显示“正在测量”,按设定测量电流和测量时间测量一次,测量结束蜂鸣器长鸣一次,液晶显示电阻值。

  5、在时间档位为 1s 时,双击测量按键可以切换手动模式和自动模式,液晶显示“自动”,测量期间蜂鸣器会持续短鸣,长鸣一次,测量一次。自动测量 3 次后自动退出,液晶显示“手动”。

  6、开机非测量状态下长按按键,蜂鸣器长鸣至按键松开,进入关机画面,手持回路电阻测试仪关机。

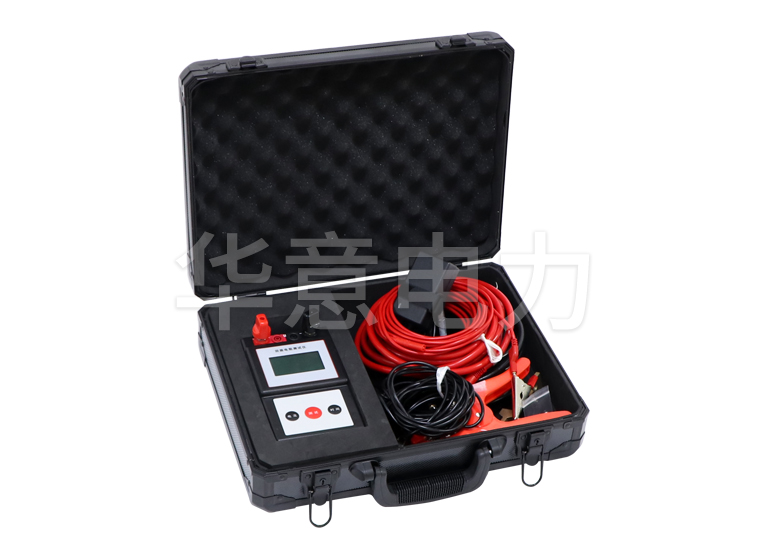

智能手持回路电阻测试仪

  手持回路电阻测试仪测试过程注意事项

  由于手持回路电阻测试仪内部采用大容量功率型电池作为储能元件,因此在使用过程中,尤其是测试完成后应注意以下几点:

  1) 使用手持回路电阻测试仪过程中应轻拿轻放,不可撞击、倒放或放置重物在仪器上面;

  2) 在每次使用手持回路电阻测试仪前(前往现场之前),应先确保仪器电池电量充足,以防电池电量不足,影响测试进度;

  3) 请严格按照使用说明书的测试步骤进行各项操作;

  4) 连接或拆卸测试线前,必须确保设备处于关机状态;

  5) 电压线不要直接连接在电流测试线上,否则测量结果将计入电流测试线的电阻和电流测试线与变压器端子的接触电阻;

  6) 在测试过程中如需停机,请单击测试按键。

  7) 测试完成后,手持回路电阻测试仪有 6s 冷却时间,期间单击测量按键蜂鸣器短促鸣叫两声;

  8) 测试完成后整理好功率线和测试线,并将仪器和线装入线箱以免遗失。

  手持回路电阻测试仪故障信息

  手持回路电阻测试仪发生故障时,仪器会迅速停机,同时液晶屏幕上会显示具体故障代码,对于低电量故障,表示此时电池电量将耗尽,此故障不可以恢复,需要尽快充电,接线故障只需重新接好线即可恢复,对于其他故障,排除故障后建议关机重启。

  表 3 故障信息屏幕显示

  手持回路电阻测试仪查看历史测试记录

  手持回路电阻测试仪在关机时会自动存储最大 100 条历史记录。关机状态下,单击测试按键,先显示历史记录序号,再显示最新一条历史记录,再次单击显示下一条历史记录。
