接地导通电阻测试仪的测试原理

发布时间:2021-04-21 16:19:11 浏览次数:6109

  接地导通电阻测试仪采用电流电压法的测量原理,也称为四线法的测量技术。

  接地导通电阻测试仪的测量原理如下。

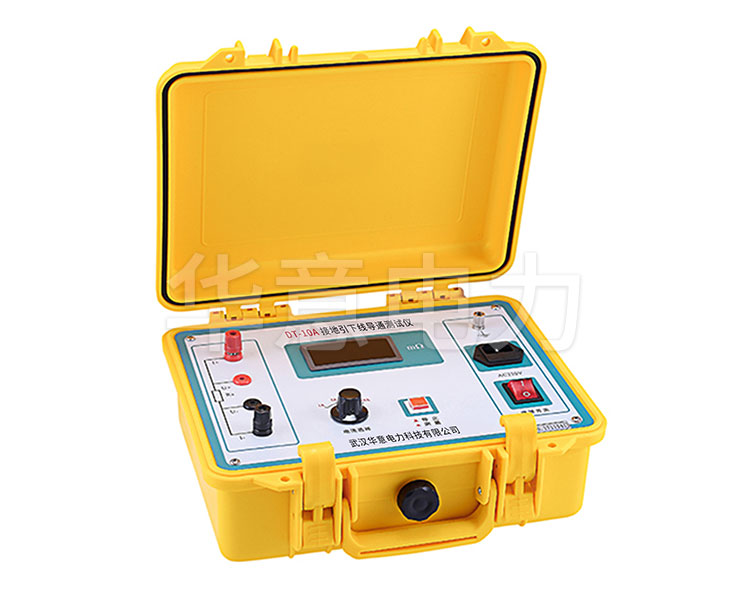

DT-10A 接地引下线导通测试仪

  从电流源经由"I+、I-"两端口(也称为I型端口)向被测量电阻Rx提供电流,电流的大小由电流计I读取,Rx两端的电压降"v、V-"两端口(也称为v型端口)被取出,电压上升通过测量I、v,可以计算出被测电阻的电阻值。

  由此可知,接地下拉导体导通测试器用4端子法进行测量,可以消除导线电阻和接触电阻引起的误差。

  接地下线导通测试仪按照以下接线方法进行接线。

  仪器上有两条测试线。一根红色50米线与卷轴相连,大叉与红色接线柱I+相连,小叉与红色接线柱u+相连,黑色5米线大叉与黑色接线柱I-相连,小叉与黑色接线柱U-相连。

  首先,找到与地网连接合格的下线作为基准点。

  将仪器上自制的2条测量线(50米、5米)的一端插入仪器接线座,带测试仪的一端夹在基准点和被测点之间(但是,黑色测量线夹在基准点之间,红色测量线夹在各个被测量点之间)。

  为了确保测量数据的正确性,请尽量清洁被测量点的接触面。

  确认接线检查无误后,接通220V交流电源,接通电源开关,接通设备。 按下“测量”键开始测试,在画面中央的显示区域测量的电阻值显示为导通电阻值,单位显示为mΩ。

  按下“测量”键,设备测试结束后,切断电源,合上测试夹,放入附件包。
