　　二次脉冲法测试电缆故障距离操作步骤

　　(1)故障诊断

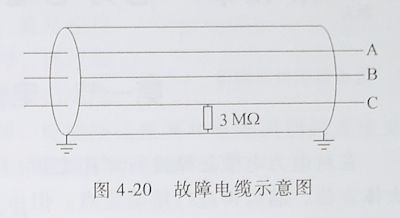

　　图4-20所示是一个10kV交联聚乙烯电缆,发生了单相高阻接地故障,故障电阻3M2。本例用电缆故障测距仪中的二次脉冲方式测试故障距离。

　　(2)接线方式

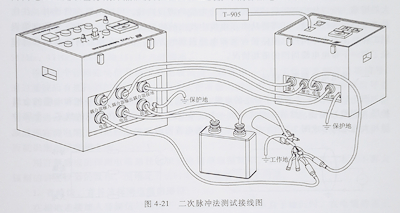

　　首先按图4-21所示的二次脉冲法测试接线图进行接线。

　　(3)操作步骤

　　1)打开测试高压发生器的电源开关,将“工作方式”旋钮旋至“二次脉冲”方式,在“单次”放电方式下升高电压至足以击穿故障点。打开二次脉冲耦合器电源开关。

　　2)按电缆故障测距仪开关键,打开测距仪,将电缆故障测距仪的工作方式设置为二次脉冲方式,根 据电缆的绝缘类型,调整好波速度,按测试键,仪器显示“等待触发”提示信息。

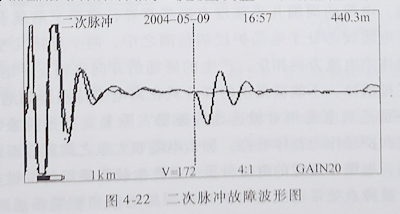

　　3)按测试高压发生器的“单次”放电按钮放电后,仪器自动发射脉冲,于是如图4-22所示的二次脉冲测试波形就显示在屏幕上了。

　　4)旋动光标旋钮,移动虚光标至两测试波形明显的分歧点处,440.3m就是故障点的距离。如果波形的幅值大小不合适,可适当调整一下增益值后,再测一次。
