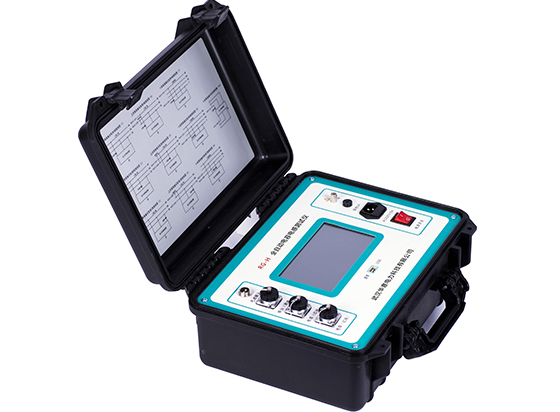

现在的生活中有着很多专用的电力测试仪器，这些仪器的使用也保证了电力元件能够更好的完成相关的工作，确保了用电安全，那么电感测试仪如何使用?跟随小编一起了解下吧。

特别使用说明：

一、本仪器必须在试品停电、完全放电条件下才能测试!!!

二、本仪器输出交流电压20V/2V，功率500W，主要用于现场补偿电容器和电抗器的测量, 在试验室使用标准电容/电感检定时，请确认标准电容/电感的负载能力、额定电流。否则将损坏标准电容/电感或者检定结果不准(电感较小时要特别注意, 有些计量院的电感标准的额定电流都较小,只有零点几安培, 造成误差较大)。仪器检定时应良好接地。

三、使用本仪器时请务必将钳形表旋转开关设置为“OFF”，否则测量数据错误。请将钳形表放在测试仪远端，尽量远离测试仪。

四、电压输出红色线从钳形表正面穿过到试品,方向不对,不能使用试品自动识别方式,此时测量的电感值也不正确。

五、电流输入线一端接钳形表，一端接测试仪，不能悬空。

六、使用电流输入线的方法如下：

1、一端插入仪器,另一端插入钳型表, 插入钳型表时握住航空插头的后部，对准钳型表端开口方向轻轻的旋转推入即可。

2、拔出时只需握住航空插头的中部弹簧，向外拉动即可拔出,不需旋转,以免损坏接头部分。

七、测量小于5mH电感/1Ω电阻时，务必使用小电感/小电阻方式。

八、当电容/电感测试结果很小时,(只有零点几)很可能是20A的保护烧了, 换一只就好,我们配有10只20A备用。

技术参数

1、仪器测量范围及精度：

a.电容测量

(1)可测电容范围：2μF ～ 2,000μF

(2)可测容量范围：5 ～ 20,000kvar

(3)测 量 精 度：±(1.0% 读数+2字)

(4)分辨率：0.001μF

b.电流测量

(1)电流测量范围：20mA～2000mA;

(2)测 量 精 度：±(1.0%读数+2字)

(3)分辨率：0.01A

c.电感测量

(1)电感测量范围：5 mH～5000mH

(2)感抗测量范围：50mΩ~20KΩ

(3)测 量 精 度：±(1.0% 读数+5字)

(4)分辨率：0.01 mH

d.电阻测量范围：

(1)电阻测量范围：小电阻方式50mΩ～1Ω

大电阻方式1Ω～20KΩ

(2)测 量 精 度：±(3.0% 读数+0.05Ω)

(3)分辨率：0.01 Ω

2、工作电源：

a.额定电压：工频220V±10%

b.额定频率：50Hz±1Hz

c.额定输出：2V/20V/500VA

3、仪器的正常工作条件：

a.环境温度：-10℃ ～ +50℃

b.相对湿度：≤90%

4、显示打印方式 ：液晶显示屏全汉字显示

面板式高速打印机

5、外 形 / 重 量 ：370×295×175 mm / 12 kg

电感测试仪的使用确保了我们能够更好的完成相关的电力设备的测量工作，保证了所选电力元件可以正常的发挥作用，同时也可以对于电路中的元件进行检测，从而确保用电更加安全放心。
