继电保护测试仪检定方法使用说明

　　继电保护测试仪是一种用于继电保护及安全自动检验的装置，精准可靠的应答才能有效保障保护装置的应用性能，而继电保护测试仪正是验证这一性能的检验装置，下面本文主要根据继电保护测试仪检定规范介绍其交流电流输出误差限值要求及校准操作。

　　一、继电保护测试仪交流电流输出误差限值

　　1.输出交流电流幅值基本误差

　　在检定规范要求的基准工作条件下，继电保护测试仪输出电流的幅值为0~Imax、频率为50Hz，其基本误差应满足：

　　——I≤0.1IN，基本误差不超过±1mA;

　　——0.1INI<≤Imax基本误差不超过±0.2%。

　　当输出电流幅值在0~Imax范围内，输出频率变化时，其输出电流幅值基本误差应满足表1要求。

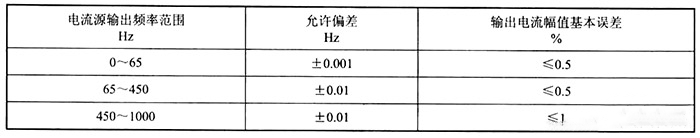

表1：误差范围

　　2.输出交流电流总谐波畸变率

　　在负载0.5Ω的条件下，输出交流电流1A、5A时，输出交流电流总谐波畸变率应不大于0.2%。

　　二、继电保护测试仪交流电流输出校准

　　1.交流电流输出幅值误差

　　交流电流输出幅值误差的校准接线示意图如图1所示。

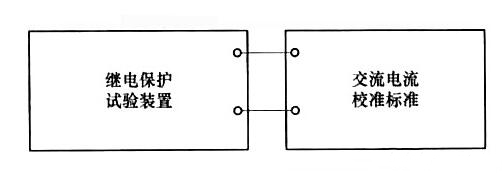

图1：交流电流输出幅值误差的校准接线示意图

　　分别设置被检测试仪50Hz频率下的各相输出交流电流(交流电流的输出校准点至少应包含0.2A、0.5A、0.8A、1A、3A、5A的校准点，其他校准点的选取应考虑最大量程点以及与上下量程的衔接点和中间点)，用校准标准(或交流电流表)分别测出各相的电流输出数据并记录。

　　设校准标准的显示数据为IN，机电保护测试仪交流电流输出值为Ix。

　　交流电流输出值的绝对误差和相对误差的计算见式(1)和式(2)

　　绝对误差表示为　　

…………(1)

　　相对误差表示为　　

…………(2)

　　式中：

　　Δ——被校机电保护测试仪输出值绝对误差;

　　γ——被校机电保护测试仪输出值相对误差;

　　Ix——被校机电保护测试仪设定输出值，A;

　　IN——校准标准显示值，A。

　　2.输出交流电流的频率误差和幅频特性

　　在图1中交流输出回路接入负载电阻(装置额定输出功率)。设置恒定的测试仪输出交流电流为5A，同时带上阻性负载，改变输出频率，使其在(0~1000)Hz范围变化(测试的频率点可选45Hz、50Hz、65Hz、100Hz、450Hz、800Hz、1000Hz)，用频率表分别测出实际的频率值并计算出相应误差，并根据在设置的不同频率下所显示出的电流值进行幅频特性测试。

　　3.输出交流电流响应速度

　　如图2所示，在纯电阻负载条件下，用数字存储示波器记录测试仪接通电流过程中输出的交流电流幅值为Imax的波形图，在波形图上测量电流幅值由10%上升至90%的时间;用数字存储示波器记录在断开电流的过程中输出的交流电流幅值为Imax的波形图，在波形图上测量电流幅值由90%下降至10%的时间。

　　R——取样电阻

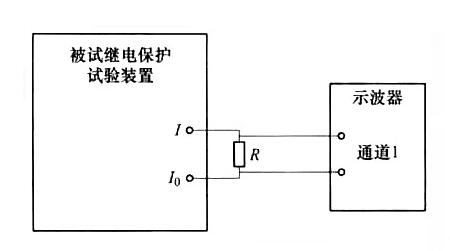

图2：交流电流响应速度测量接线图

　　4.输出交流电流总谐波畸变率

　　如图3所示，在负载为0.5Ω的条件下，设置测试仪输出交流1A(5A)，用失真度仪表测量总谐波畸变率。

　　R——取样电阻

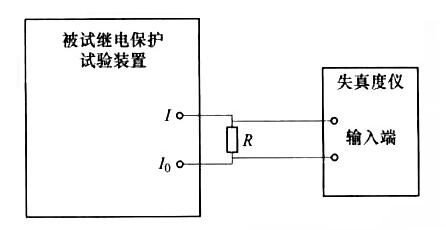

图3：交流电流总谐波畸变率测量接线图
