RLC串联谐振电路的实验研究

 华意电力是一家专业研发生产串联谐振的厂家，本公司生产的串联谐振设备在行业内都广受好评，以打造最具权威的“串联谐振“高压设备供应商而努力。一、摘 要：

  从RLC 串联谐振电路的方程分析出发， 推导了电路在谐振状态下的谐振频率、品质因数和输入阻抗， 并且基于Multisim仿真软件创建RLC 串联谐振电路， 利用其虚拟仪表和仿真分析， 分别用测量及仿真分析的方法验证它的理论根据。其结果表明了仿真与理论分析的一致性， 为仿真分析在电子电路设计中的运用提供了一种可行的研究方法。

二、关键词：RLC；串联；谐振电路；

三、引言

  谐振现象是正弦稳态电路的一种特定的工作状态。通常，谐振电路由电容、电感和电阻组成，按照其原件的连接形式可分为串联谐振电路、并联谐振电路和耦合谐 振电路等。

  由于谐振电路具有良好的选择性，在通信与电子技术中得到了广泛的应用。比如，串联谐振时电感电压或电容电压大于激励电压的现象，在无线电通信技术领域获得了有效的应用，例如当无线电广播或电视接收机调谐在某个频率或频带上时，就可使该频率或频带内的信号特别增强，而把其他频率或频带内的信号滤去，这种性能即称为谐振电路的选择性。所以研究串联谐振有重要的意义。

  在含有电感L 、电容C 和电阻R 的串联谐振电路中，需要研究在不同频率正弦激励下响应随频率变化的情况， 即频率特性。Multisim 仿真软件可以实现原理图的捕获、电路分析、电路仿真、仿真仪器测试等方面的应用， 其数量众多的元件数据库、标准化仿真仪器、直观界面、简洁明了的操作、强大的分析测试、可信的测试结果都为众多的电子工程设计人员提供了一种可靠的分析方法， 同时也缩短了产品的研发时间。

四、正文

（1）实验目的：

1.加深对串联谐振电路条件及特性的理解。

2.掌握谐振频率的测量方法。

3.理解电路品质因数的物理意义和其测定方法。

4.测定RLC串联谐振电路的频率特性曲线。

(2)实验原理：

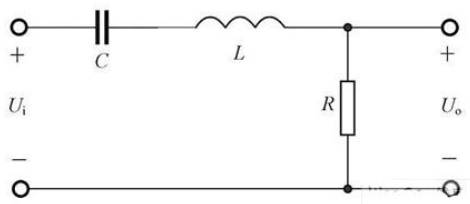

RLC串联电路如图所示，改变电路参数L、C或电源频率时，都可能使电路发生谐振。

  该电路的阻抗是电源角频率ω的函数：Z=R+j(ωL-1/ωC)

  当ωL-1/ωC=0时，电路中的电流与激励电压同相，电路处于谐振状态。 谐振角频率ω0 =1/√LC ，谐振频率f0=1/2π√LC 。

  谐振频率仅与原件L、C的数值有关，而与电阻R和激励电源的角频率ω无关，当ω<ω0时，电路呈容性，阻抗角φ<0；当ω>ω0时，电路呈感性，阻抗角φ>0。
