谐振电路的特性分析

发布时间:2020-05-27 16:45:00 浏览次数:3260

  华意电力是一家专业研发生产串联谐振的厂家,本公司生产的串联谐振设备在行业内都广受好评,以打造最具权威的“串联谐振“高压设备供应商而努力。  构成各种复杂电路的基础通常是RLC串/并联谐振电路,本文就简单介绍了其三种连接方式如图,而了解这些基本电路的频率特性对于理解更复杂的电路甚至实用电路是非常有益的,并且对于深入了解其它重要的相关特性是十分有帮助的。本文简单阐述了下面三种电路图的Z、及Q以及一些具体实际的应用。下面是R、L、C串/并联谐振电路的简图,如图1,图2,图3所示。

Q值与串联谐振电路的选择性

  当U、R、L、C值一定时,可根据式1绘出曲线表示I与的关系,如图12叫做串联谐振曲线。

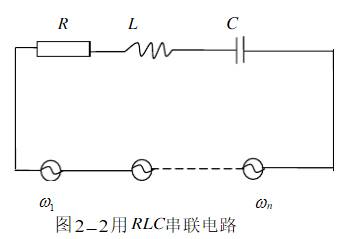

  谐振曲线表明当外加电压(有效值)U及电路参数给定时,电流(有效值)I并非一定,它取决于电压的角频率。这说明RLC串联电路也具有选择频率的性质。将n个有效值相同而频率不同的简谐电动势串联加于RLC串联电路上如图2-2,则每一电源都将激起一个与它同频率的电流。这些电流的有效值各不相同。若有一个电动势的角频率等于电路的谐振角频率0,它所激起的电流必定最大,因此可以设法把这个电动势所代表的信号取出。这种选择性被广泛应用于电子电路中。而Q值较大的对应的电路的选择性比较好。
