智能直流高压发生器比普通直流高压发生器好吗

发布时间:2020-05-23 15:34:59 浏览次数:1303

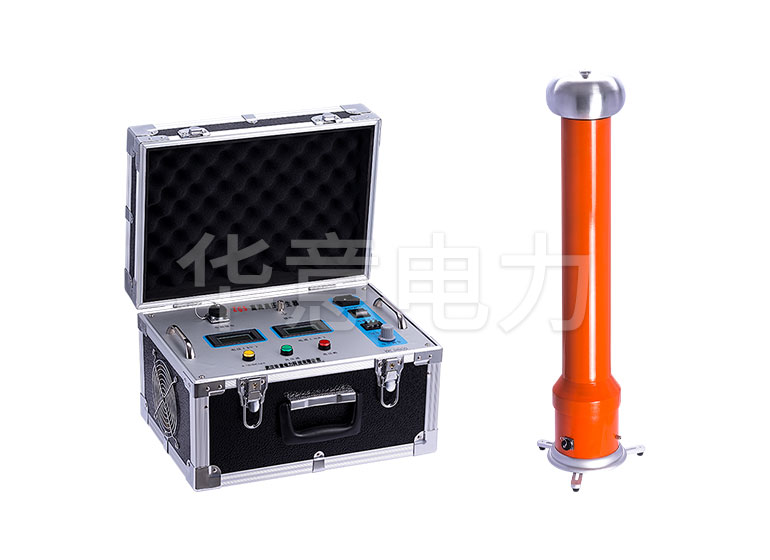

ZGS 直流高压发生器

我公司生产的ZGS系列直流高压发生器采用了新技术、新材料和新器件,具有输出功率大、体积小、重量轻的特点,有可靠的过压、过流及零位合闸保护功能,带0.75倍电压锁存功能,并配有时间继电器,能在试验中设置定时声讯报警。整个仪器便于携带,操作方便,安全可靠,特别适用于电力部门现场试验。

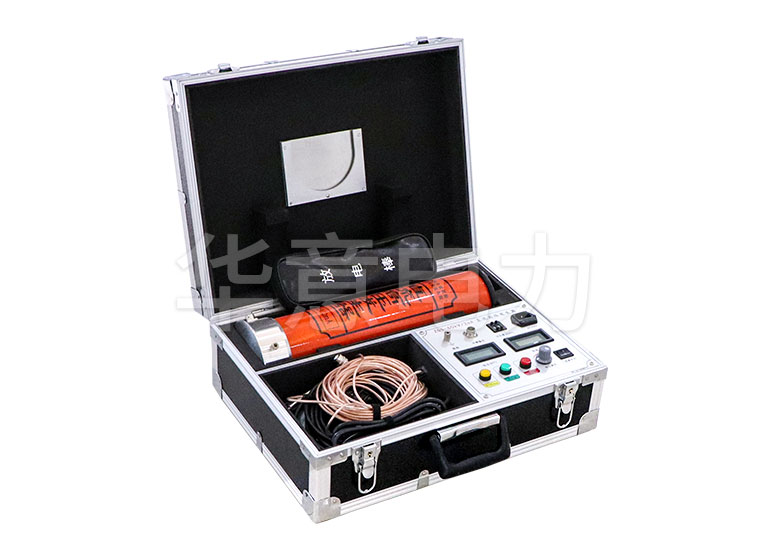

ZGS 一体式直流高压发生器

本仪器采用高频倍压电路,应用最新PWM脉冲宽度调制技术和电压电流双闭环反馈技术,提高电源调整率和负载调整率,使电压稳定度高,纹波小。使用进口大功率IGBT器件及其驱动技术,消除开关干扰,实现直流高压发生器的高品质和便携性。选用进口高频高压整流二极管,使倍压筒更加小巧轻便,提升整机效率。根据EMI电磁干扰和EMC电磁兼容理论,采用屏蔽、隔离和接地等措施,提升整机安全性,并能承受额定电压放电而不损坏。仪器保护功能齐全,具有零位保护、过压保护、过流保护、击穿保护,保护电路选用纳秒级专用传感器,动作迅速可靠,有效保障人身及设备安全。过压整定选用数字拨码开关,操作简单并具有较高的整定精度。增设智能高精度0.75U功能按钮,利于氧化锌避雷器的测试。仪器选用一体式设计方案:倍压筒和主机放置在一个机箱内,结合最新科技、选用最新器件,实现体积小、功率大、重量轻、操作方便、安全可靠、电源输出质量高等优点,是高压测试行业的理想测试仪器。


为什么在对电气设备做直流耐压试验时,所加的直流电压多采用负极性?要从两个方面来认识:

1.在极不均匀的电场中,气体的击穿电zd压与电极所带电荷的极性有很大的关系。在同一棒对板的间隙中,棒带负电时的击穿电压比带正电时要高一倍多。即在不均匀的电场中,棒对板间隙的放电电压与棒电压极性的关系:负棒时放电电压高。
电气设备的外绝缘接近于这种极不均匀的电场。一般电气设备的外绝缘水平比内绝缘高,内绝缘的缺陷和故障也较外绝缘多,对设备做直流耐压试验,虽然内外绝缘都受到考验,但最主要的还是检查内绝缘,内绝缘主要是液体、固体材料,并采用了极间屏蔽措施,其正、负极性的电压对绝缘击穿的影响不大。如电缆绝缘在正极性击穿中只比负极性低回10%。对设备施加直流高压试验电压时,一般不希望外绝缘发生闪络,为此答,采用负极性的直流电压。

2.在直流高压的试验中,检验设备的绝缘主要以其所含的潮气和水分是影响绝缘好坏的关键,由于水分有电渗析现象(即水分子在电场中具有正离子的性质),测试时,高压都施加在带电部件,由于高压是负极性的,因此,水份易吸附在高压极附近,从而容易检测出被测物的缺陷。

华意电力是国内专业的电力承装(修、试)资质及电力承试设备研发生产企,专业针对不同电压等级的试验需求,定制不同配置的电气试验产品。华意电力24小时为您服务:400-060-1718。
