通用操作步骤

正确按照接线示意图及相关要求连接试验回路，在现场设置试验警示标记，正确设置各项试验参数。

5.1.自动试验：

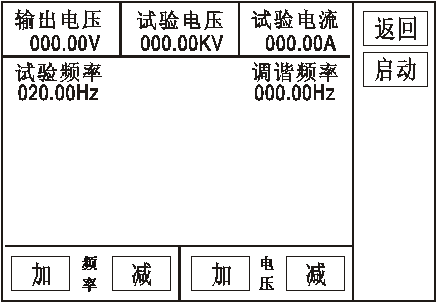

进入图2界面，点击“自动”，进入下图4界面，点击“启动”， “确认”，则自动进行调谐、升压、计时、降压。

图4

界面依次如下：调谐

   为了更好地找到准确的谐振点，仪器在本功能下的调谐分为粗调和细调两步，均为自动进行，只有完成了调谐，才自动进入到下一界面；

    因为是在低电压下的调谐，所产生的高压电压不会对被试品有任何的损害，所以请耐心等待。即使在最不利的情况下，自动调谐的时间也不会超过3分钟！

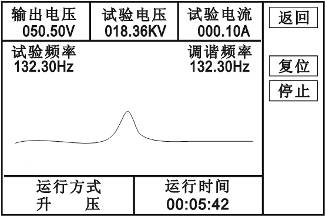

升压：

计时：

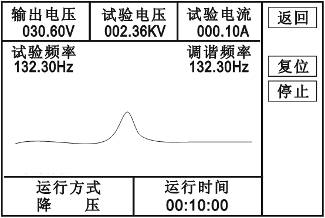

降压：

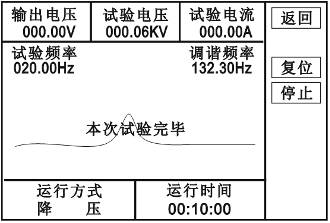

试验完成：

在试验过程中出现保护动作时，均有相关界面显示。

5.2.手动/半自动试验：

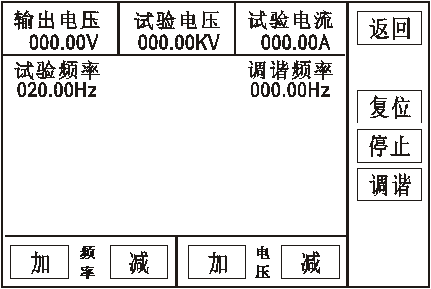

进入图2界面，点击“手动”，进入下图4界面，点击“启动”， “确认”，则可以进行手动/自动调频、手动升降压。

半自动试验：点击“调谐”，则自动调谐，调谐完成后点击电压“加、减”手动升压。

手动试验：点击频率“加、减”，则手动调谐，调谐完成后点击电压“加、减”手动升压。

5.3. 资料查询及输出试验结果

进入图2界面，点击“资料”，进入资料界面，点击“上页”， “下页”，可以调阅历次试验记录，在用户要求时，可以升级为带USB接口的，插入U盘，点击“保存”即可以把当页试验记录输入到U盘保存。

第六章　常见故障排除

6.1 通用注意事项

1.本试验设备应由高压试验专业人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。

2.操作人员应不少于2人。使用时应严格遵守本单位有关高压试验的安全作业规程。

3.为了保证试验的安全正确，除必须熟悉本产品说明书外，还必须严格按国家有关标准和规程进行试验操作。

4.各联接线不能接错，否则可导致试验装置损坏。

5.本装置使用时，输出的是高电压或超高电压，必须可靠接地，注意操作安全。

6.2 常见故障原因及排除

1.风扇不能启动：

1）急停、故障保护、失谐保护后，没有按“故障复位”；

2）内部温度过高，功率元件热保护；

排除方法：关断仪器电源，将仪器静置30分钟左右，重新开启电源，按仪器面板上的“复位”键，再启动仪器。

　  如果依然不能启动风扇，请和厂家联系，不可拆卸仪器！

2.自动调谐不能完成，找不到谐振点：

现象：

调谐曲线完全是一条直线，调谐完成后仪器提示没有谐振点

原因：

回路接地不好，试验回路接线错误，装置某一仪器开路

排除方法：

1）检查接地装置可靠，接地连接线是否有断开点；

　 2）检查励磁变压器的高低压线圈的通断；

　 3）检查每一只电抗器的通断；

　 4）检查分压器的信号线的通断；

　 5）检查分压器的高低压电容臂的通断；

　 6）装置自身升压时没有谐振点，还需要检查补偿电容器的通断；

如果所有部件正常，依然没有谐振点，请和厂家联系，不可拆卸仪器！

3 不能升压到试验电压

现象：

1）调谐曲线是一条曲线，有较低的尖峰；

2）试验时一次电压较高，高压却较低，甚至在没有升到试验电压时，一次电压已经到达额定电压，回路自动降压；

原因：

1）电抗器与试品电容量不匹配，没有准确找到谐振点；

　2）试品损耗较高，系统Q值太低；

　3）励磁变压器高压输出电压较低；

  4）高压连接线过长或没有采用高压放晕线

排除方法：

1）将补偿电容器并接入试验回路，加大回路电容量；

　2）尽可能将多只电抗器串联，提高回路电感量；

　3）提高励磁变压器的输出电压；

　    4）干燥处理被试品，提高被试品的绝缘强度，减少回路的有功损耗；

  5）一般在设备较高电压输出时，采用高压放晕线，或将普通高压输出线改为较短的连线，一般不超过5米。

如果全部处理完后，依然不能解决问题，请和厂家联系，不可拆卸仪器！

第七章 相关资料

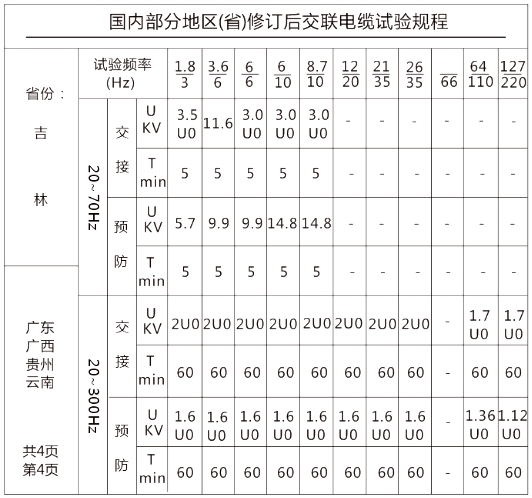

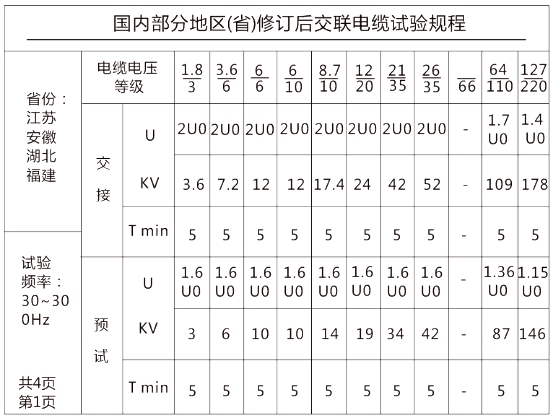

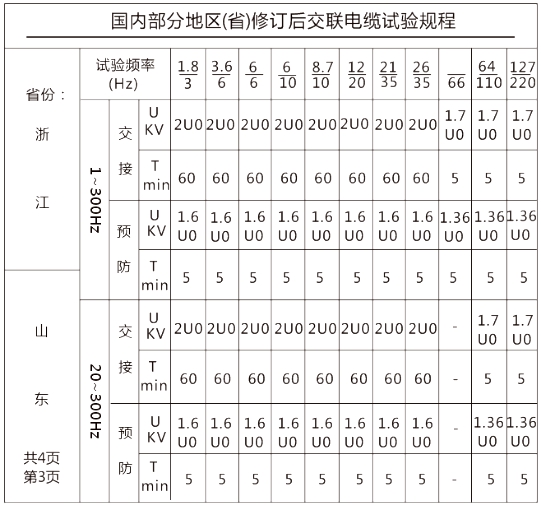

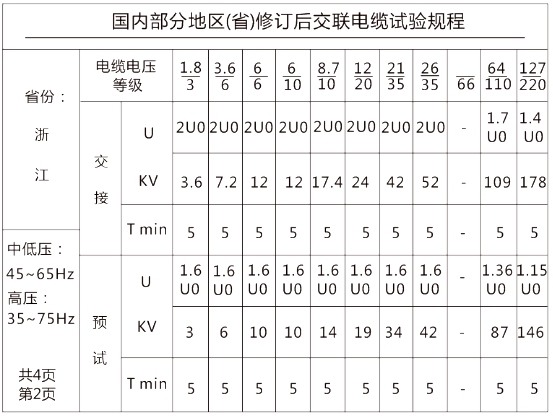

7.1 相关省份电缆试验规程

7.2 谐振装置容量选择

试验电流： I=2πfCU×10-3 (A)

频率的选择(HZ)：

1．变压器―――45~65HZ，取50HZ

2．GIS、开关、母线―――30~300HZ，取45HZ

3．电力电缆：30~300HZ，取35HZ

电压的选择(KV)：按照规程要求，确定最高试验电压。

电容量的选择(uf)：根据被试品最大电容量确定

装置最大容量：P=UI×1.25 (KVA)
