各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备的交流耐压试验都必须严格按试验规程定期进行。在工频条件下，由于被试品电容量较大，或者试验电压要求较高，对试验装置的电源容量相应的也有较高的要求，传统的工频耐压装置往往单件体积大，重量重，不便于现场搬运，而且不便于任意组合，灵活性较差。比较好的方法是采用串联谐振的方法进行耐压试验。谐振装置既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围

谐振装置工作原理

谐振装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件，当电源频率等于1/(2π√LCX)时，它与被试品CX发生串联谐振。

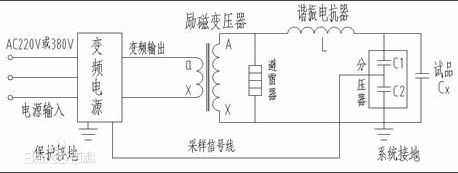

谐振装置工作原理图

例：35kV/300mm2电缆1000m，电容量≤0.19μF，试验频率为30-300Hz,试验电压52kV。频率取43Hz，

试验电流I=2πfCU试 =2π×43×0.19×10-6×52×103=2.7A

对应电抗器电感量 L=1/ω2C=72H

 设计六节电抗器，电抗器单节为45kVA/45kV/1A/108H，通过单独或组合使用能输出90kV，180kV，和270kV，系统总容量为270kVA。

谐振装置电抗器使用关系表

总结：35kV/300mm2电缆1000m的选型结果是BPXZ-HT-270kVA/270kV/45kV

调频式串联谐振试验装置。

    谐振装置采用多级叠加的方式，多台电抗器可并联、串联使用，分压器既用来测量试验电压，也可以作为 小电容量试品的补偿电容，使得谐振频率可以在30～300Hz范围内完成多种电力设备的交流耐压试验。
