串联谐振成套试验装置的构成

发布时间:2020-01-14 10:30:30 浏览次数:1466

调频串联谐振耐压试验装置是运用串联谐振的原理,通过调节变频控制器的输出频率,使得回路中的电抗器的电感L和试品电容C发生串联谐振,谐振电压即为试品上所加电压。

变频串联谐振耐压试验装置广泛应用于电力、冶金、石油、化工等行业,适用于大容量、高电压的电容性试品,如发电机、变压器、GIS、高压交联电缆、互感器、套管等的交接试验和预防性试验。
我公司在变频串联谐振高压试验方面,自行开发的调频、调压软件技术,lingxian于国内高压试验行业,利用这一技术采用16位精细调频、10KHz载波频率、SPWM和进口原装IPM整体模块设计,制造的调频串并联谐振高压试验装置,完全符合国家有关高压试验的规程和要求,
电抗器L和被试品电容C组成的串联谐振都有一个固定的谐振频率F=1/(2π√L·C)当试验频率等于这个频率时,该电路发生谐振。

通过这个原理,由调频电源提供电源送给励磁变压器,经过励磁变压器变压成中压加上L和被试品电容C上。通过改变调频电源输出频率,使回路处于串联谐振状态,再调节调频电源输出电压,使试品上电压达到所需要的电压值。

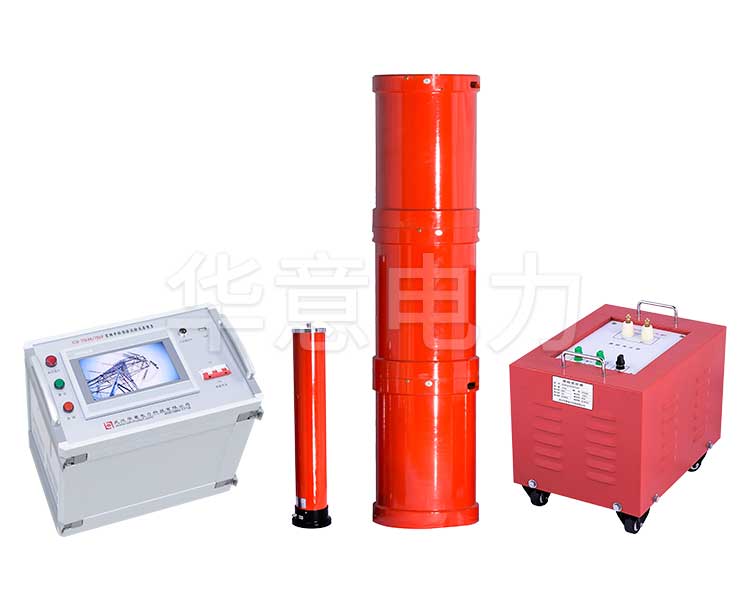

调频电源——既可改变其输出频率,又可改变其输出电压。
励磁变压器——起耦合信号及电压变换的作用,并按自身变化来提升电压。
电抗器——与被试品串联,构成LC串联谐振电路。
电容分压器——测量被试品上的电压,并作为采样信号反馈给调频电源。
补偿电容——补偿小电容量被试品调整被试品频率。
