1.1安全警告
1. 危险：
为了避免在某些状态及操作下、有可能引起的严重或致命的损害。
（1）切勿测量交/直流电压在600V以上的电路。
（2）请勿在易燃性场所测试，火花可能会引起爆炸。
（3）如果仪器表面潮湿或操作者手是湿的请勿操作本仪器。
（4）当测量时，不可接触测试笔导电部位。
（5）当测试线短路连接在仪器上时，不要按下TEST键。
（6）测量时请勿打开电池盖。
（7）执行绝缘测量时，不可触摸待测线路。
（8）如果仪器出现异常请停止使用。例如：仪器破损或裸露出金属部分。
（9）在电压超过33Vrms,46.7Vacrms或70Vdc的状态下工作时一定要小心谨慎。此类电压可能引起电击。
（10）在做完高阻测量之后，待测电路中的电荷储存必须加以释放。
（11）仪器于潮湿状态下请勿更换电池。
（12）确定所有测试导线与仪器的测试端口连接牢固。
（13）当打开电池盖时，确保仪器已关机。
2. 警告：
表明避免遭受电击的危险。
在测量电阻前，待测电路必须完全放电，并且与电源电路完全隔离。
如测试笔或电源适配器破损需要更换，必须换上同样型号和相同电气规格的测试笔或电源适配器。
电池指示器批示电能耗尽（
）时，不要使用仪器。若长时间不使用仪器，请将电池取出后存放。
不要在高温、高湿、易燃、易爆和强电磁场环境中存放或使用本仪器。
请使用湿布或清洁剂来清洁仪器外壳，请勿使用磨擦物或溶剂。
仪器潮湿时，请先干燥后存储。

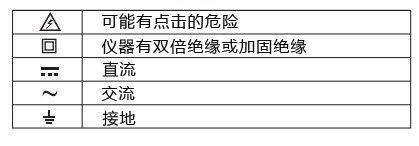

3. 符号:
1.2特点
本产品是绝缘测试仪器，整机电路设计采用微机技术设计为核心，以大规模集成电路和数字电路相组合，配有强大的测量和数据处理软件，完成绝缘电阻、电压等参数测量，性能稳定，操作简便。
1. 自动释放电压功能。
2. USB接口数据传输。
3. 背光功能便于在阴暗光线下工作。
4. 条形图显示测量结果。
5. 高压提示符和红色警示灯。
6. 自动关机功能：
当测量结束后15分钟如果不操作会自动关机，自动关机后按ON/OFF键1 秒后方可开机。
7. 18组数据存诸功能。
8. 设定测试时间TIME功能：在指定时间15分钟内自动执行测量。
9. COMP测量（比较功能测量）。
10. PI测量（极化指数测量）。
PI测量能在任意两点时间里，根据设定自动测量电阻比率。
11. 环境温度：23±5℃
12. 环境湿度：45～75%RH
1.3技术规格
1. <绝缘电阻测试>
注意：
在任何额定测试电压下，被测电阻低于10MΩ 时，不得连续测量超过10秒。
2．<电压测试>
|
直流电压 |
交流电压 |
测量范围 |
±30～±600V |
30～600V（50/60Hz） |
分辨率 |
1V |
精确度 |
±（2%+5） |
＜100V：±（2%+8）
≥100V：±（2%+5）
|
3. 显 示：液晶显示, 显示最大读数为9999
4. 低电池警告：电池图（3个格）(见表1)
5. 超限指示：“OL”标记出现在绝缘电阻范围上
6. 自动量程功能
7. 单位显示：具有功能、电量单位符号显示
8. 工作条件：0℃～ 40℃/相对湿度85%或更少些
9. 存储条件：-20℃～ 60℃/相对湿度90%或更少些
10. 外形尺寸：202mm(L)×155mm(W)×94mm(D)
11. 重 量：2kg（含电池）
12. 电流消耗：约600mA（最大）（平时保持在约20mA）
注意：
若需要选用电源适配器供电，请使用本公司提供的专用电源适配器，否则会有危险产生。
1.4仪器布局图
4-1 仪器正面视图(见图1)
图1
面板功能介绍：
1- 显示液晶屏 |
2 - 选择按钮 |
3 - 应急关机按钮 |
4 - 背光与数据清除按钮 |
5 - 选择按钮 |
6 - 电源开关按钮 |
7 - 比较功能按钮 |
8 - 绝缘电阻测量按钮 |
9 - 直流电压测量按钮 |
10 - 定时器按钮 |
11 –交流电压测量按钮 |
12 – 测量使用按钮 |
13 – USB传输按钮 |
14 - 数据存储按钮 |
15 - 读存储数据按钮 |
16 - 选择按钮 |
17 - 选择按钮 |
18 - LINE：高压输出插入（双头红线） |
19 - 高压线屏蔽插入口（双头红线） |
20 - GUARD：接地保护插入口（单头黑线） |
21 - EARTH：高阻测量插入口（单头绿线） |
22 - 专用测试夹（绿、黑）和专用双插头测试夹（红） |
|
|

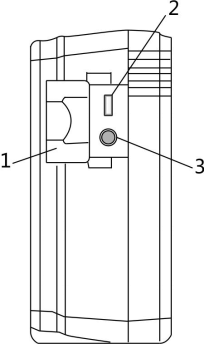

4-2 仪器侧面视图（见图2）
图2

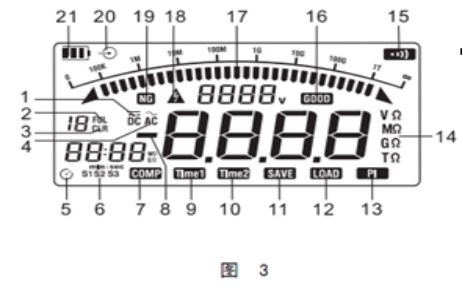

4-3 LCD显示（见图3）
1 - 直流符号 |
2 - 存储数据满符号 |
3 - 清零符号 |
4 - 交流符号 |
5 - 定时器标志 |
6 - 步进提示符 |
7 - 比较功能标志 |
8 - 负极符号 |
9 - 定时器1标志 |
10 - 定时器2标志 |
11 - 数据存储提示符 |
12 - 读存储数据提示符 |
13 - 极化指数标志 |
14 - 单位符号 |
15 - 蜂鸣器符号 |
16 - 比较功能通过提示符 |
17 - 条形图（模拟条） |
18 - 高压提示符 |
19 - 比较功能不通过提示符 |
20 - 适配器符号 |
21 - 电池标志 |
