华意电力是一家专业研发生产ETCR2000 钳形接地电阻测试仪的厂家，本公司生产的ETCR2000 钳形接地电阻测试仪在行业内都广受好评，以打造最具权威的“ETCR2000 钳形接地电阻测试仪“高压设备供应商而努力。
ETCR2000系列是传统接地电阻测量技术的重大突破，广泛应用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量。
ETCR2000系列在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速、使用简便。
ETCR2000系列能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为ETCR2000系列测量的是接地体电阻和接地引线电阻的综合值。
ETCR2000系列有长钳口及圆钳口之分，见下图。长钳口特别适宜于扁钢接地的场合。
另外，ETCR2000C还能测量接地系统的泄漏电流和中性线电流。
1.2 规格

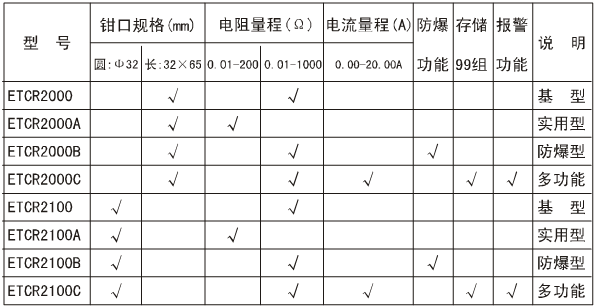

1. 系列型号
注：“√”表示有此规格。
2. 量限及准确度
注：“*”仅限于ETCR2000C。
3. 技术规格
电 源： 6VDC（4节5号碱性干电池）
工作温度：-10℃-55℃
相对湿度：10％-90％
液晶显示器：4位LCD数字显示，长宽47×28.5mm
钳口张开尺寸：32mm
钳表质量(含电池)：长钳口1160g； 圆钳口1120g
钳表尺寸：长钳口 长285mm、宽85mm、厚56mm
圆钳口 长260mm、宽90mm、厚66mm
防爆产品的防爆标志：Exia Ⅱ BT3 （防爆合格证号：CE0802010）
保护等级：双重绝缘
结构特点：钳口方式
量程换档：自动
外部磁场：＜40A/m
外部电场：＜1V/m
单次测量时间：1秒
电阻测量频率：＞1KHz
电阻测量最高分辨率：0.001Ω
电阻测量范围：0.01-1000Ω
*电流测量范围：0-20A
*被测电流频率：50/60Hz
*可存储测量数据：99组
*电阻报警临界值设定范围：1-199Ω
*电流报警临界值设定范围：1-499mA
注：“*”仅限于ETCR2000C
1.4 液晶显示

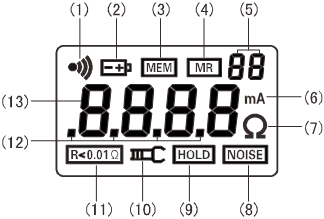

1. 液晶显示屏
⑴. 报警符号
⑵. 电池电压低符号
⑶. 存储数据已满符号
⑷. 数据查阅符号
⑸. 2位存储数据组编号数字
⑹. 电流单位
⑺. 电阻单位
⑻. 杂讯信号
⑼. 数据锁定符号
⑽. 钳口张开符号
⑾. 电阻小于0.01Ω符号
⑿. 十进制小数点
⒀. 4位LCD数字显示
2. 特殊符号说明：
⑴.
钳口张开符号，钳口处于张开状态时，该符号显示。此时，可能人为扣压扳机；或钳口已严重污染，不能再继续测量。
⑵.
电池电压低符号，当电池电压低于5.3V，此符号显示，此时不能保证测量的准确度，应更换电池。
⑶. “OLΩ”符号，表示被测电阻超出了钳表的上量限。
⑷. “L0.01Ω”符号，表示被测电阻超出了钳表的下量限。
*⑸. “OL A”符号，表示被测电流超出了钳表的上量限。
*⑹.
报警符号，当被测量值大于设定报警临界值时该符号闪烁显示。
*⑺.
存储数据已满符号，内存数据已满50组，不能再继续存储数据。
*⑻.
查阅数据符号，在查阅数据时显示，同时显示所存数据的编号。
*⑼.
杂讯信号，测量接地电阻时回路有较大干扰电流，此符号显示，此时不能保证测量的准确度。
注：“*”仅限于ETCR2000C。
3. 显示示例
（1）——钳口处于张开状态，不能测量
（2）——被测回路电阻小于0.01Ω
（3）——被测回路电阻为：5.1Ω
（4）——被测回路电阻为：2.1Ω
——锁定当前测量值：2.1Ω
（*5）——查阅存储的第26组数据
——被测回路电阻为：0.028Ω
（*6）——报警功能启动，被测电流超过设定报警临界值
——电池电压低显示，此时不能保证测量的准确度
——被测量的电流为：8.40A
——锁定当前显示值
——作为第37组数据存储当前锁定值
（*7）——报警功能启动，被测电阻超过设定报警临界值。
——查阅所存第08组数据
——被测量的电阻为：820Ω
注：“*”仅限于ETCR2000C。
1.5功能速查表
功 能 |
按 键 |
开机/关机/延时关机 |
POWER |
锁定/解除显示 |
HOLD |
*退出 |
POWER |
*电阻测量/电流测量/数据查阅模式 |
MODE |
*锁定/解除显示/存储/查看报警临界值 |
SET |
*报警临界值设定/数字选择/翻阅存储数据 |
MODE/SET |
*清除所有存储数据 |
SET+MODE |
注：“*”仅限于ETCR2000C。
第二章 操作使用方法
2.1 操作方法
1. 开机
开机前，扣压扳机一两次，确保钳口闭合良好。

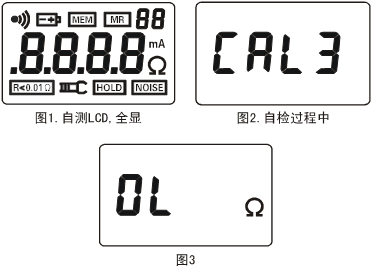

按POWER键，进入开机状态，首先自动测试液晶显示器，其符号全部显示，见图1。然后开始自检，自检过程中依次显示“CAL6、CAL5、CAL4…CAL0、OLΩ”，见图2。当“OLΩ”出现后，自检完成，自动进入电阻测量模式，见图3。
①自检过程中，不要扣压扳机，不能张开钳口，不能钳任何导线。
②自检过程中，要保持钳表的自然静止状态，不能翻转钳表，不能对钳口施加外力，否则不能保证测量的准确度。
③自检过程中，若钳口钳绕了导体回路，测量结果是不准确的，请去除导体回路重新开机。
④如果开机自检后未出现OL，而是显示一个较大的阻值，见图4。但用测试环检测时，仍能给出正确的结果，这说明钳表仅在测大阻值时（如大于100欧）有较大误差，而在测小阻值时仍保持原有准确度，用户仍可放心使用。
⑤*ETCR2000C自检完成显示“OLΩ”的同时还闪烁显示
符号，见图5。因空载电阻“OL”已超出电阻报警临界值。
2. 关机
①钳表在开机后，按POWER键关机。
②钳表在开机5分钟后，液晶显示屏进入闪烁状态，闪烁状态持续30秒后自动关机，以降低电池消耗。在闪烁状态按POWER键可延时关机，钳表继续工作。
③在HOLD状态下，需先按HOLD键退出HOLD状态，再按POWER键关机。
④*ETCR2000C在HOLD状态下，需先按SET键或POWER键退出HOLD状态，再按POWER键关机。
⑤*ETCR2000C在设定报警临界值状态下，需先按POWER键或按SET键3秒退出设定报警临界值状态，再按POWER键关机。
3. 电阻测量
开机自检完成后，显示“OLΩ”，即可进行电阻测量。此时，扣压扳机，打开钳口，钳住待测回路，读取电阻值。用户认为有必要，可以如下图所示用随机的测试环检验一下。其显示值应该与测试环上的标称值一致（5.1Ω）。
测试环上的标称值是在温度为20℃下的值。显示值与标称值相差一个字，是正常的。如：测试环的标称值为5.1Ω时，显示5.0Ω或5.2Ω都是正常的。显示“OLΩ”，表示被测电阻超出了钳表的上量限，见图3。显示“L0.01Ω”，表示被测电阻超出了钳表的下量限，见图6。
①在HOLD状态下，需先按HOLD键退出HOLD状态，才能继续测量。
②*闪烁显示
符号，表示被测电阻超出了电阻报警临界值。
③*ETCR2000C在其他模式下，按MODE键能切换到电阻测量模式。
④*ETCR2000C在HOLD 状态下，需先按SET键或POWER键退出HOLD状态，再按MODE键能切换到电阻测量模式。
⑤*ETCR2000C在设定报警临界值状态下，需先按POWER键或按SET键3秒退出设定报警临界值状态，再按MODE键能切换到电阻测量模式。
4. 电流测量

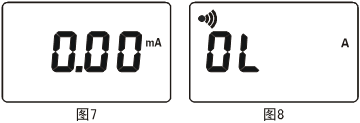

开机自检完成，钳表自动进入电阻测量模式，显示“OLΩ”后，按MODE键，钳表进入电流测量模式，显示“0.00mＡ”，见图7。此时，扣压扳机，打开钳口，钳住待测导线，读取电流值。
①钳表显示“OLＡ”，表示被测电流超出了钳表的上量限，见图8。
②闪烁显示
符号，表示被测电流超出了电流报警临界值。
③在其他模式下，按MODE键能切换到电流测量模式。
④在HOLD 状态下，需先按SET键或POWER键退出HOLD状态，再按MODE键能切换到电流测量模式。
⑤在设定报警临界值状态下，需先按POWER键或按SET键3秒退出设定报警临界值状态，再按MODE键能切换到电流测量模式。
5. 数据锁定/解除/存储
在电阻测量过程中，按HOLD键锁定当前显示值，显示HOLD符号，再按HOLD键取消锁定，HOLD符号消失，可继续测量。
*ETCR2000C在电阻或电流测量时，按SET键锁定当前显示值，显示HOLD符号，同时，将此锁定值作为一组数据依次自动编号并存储，再按SET键或POWER键取消锁定，HOLD符号消失，返回测量状态。循环上述操作，能存储50组数据。若存储已满，闪烁显示MEM符号。

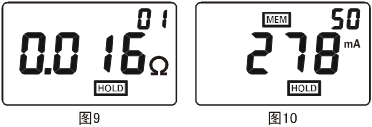

*如图9，锁定被测电阻0.016Ω，同时作为第01组数据存储。
*如图10，锁定被测电流278mA，同时作为第50组数据存储，此时内存已满。
*在数据查阅模式下，按MODE键切换到测量模式，才能进行数据锁定、存储操作。
*在报警临界值设定状态下，需先按POWER键或按SET键3秒退出报警临界值设定状态，才能进行数据锁定、存储操作。
*关机后再开机，不会丢失所存数据。
6. 数据查阅
按MODE键进入查阅存储数据模式，且默认显示所存的第01组数据，见图11。再按SET键，向下循环翻阅所存数据，翻阅到最后一组数据后自动返回到第01组数据。若无存储数据，显示见图12。
再报警临界值设定状态下，需先按POWER键或按SET键3秒退出报警临界值设定状态，再按MODE键切换到查阅存储数据模式。
7. 报警临界值设定

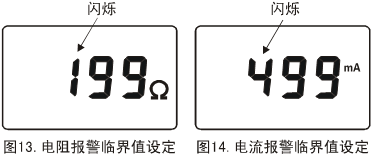

按MODE键进入电阻或电流测量模式，按SET键3秒后进入设定报警临界值功能，此时最高位数字闪烁，先设置最高位，见图13、图14。按MODE键切换高位到低位的数字，在当前位数字闪烁时按SET键改变“0、1…9”的数字，各位数字设置完毕后，按SET键3秒确认当前设定的报警临界值。设定成功闪烁显示报警临界值，然后自动回到测量模式。
设定过程中或设定成功后，按POWER键同样可以退出报警临界值设定功能，返回测量状态。在数据查阅模式下，需按MODE键切换到测量模式，才能进行报警临界值设定操作。
8. 报警临界值查看
按MODE键进入电阻或电流测量模式，按SET键3秒后进入查看报警临界值，其高位闪烁显示，每次查看的是上次设定的值。再按SET键3秒或POWER键退出查看，返回测量状态。
如图15，上次设定的电阻报警临界值为20Ω。
数据清除
按MODE键进入查阅存储数据模式，按SET键+MODE键，自动清除所有存储数据。即按住SET键不放开的同时按MODE键。
数据清除完毕后显示见图12。
在HOLD状态下，需先按SET键或POWER键退出HOLD状态，再按MODE键进入查阅存储数据模式，然后按SET键+MODE键清除所有存储数据。
在报警临界值设定状态下，需先按POWER键或按SET键3秒退出报警临界值设定状态，再按MODE键进入查阅存储数据模式，然后按SET键+MODE键清除所有存储数据。
注：“*”仅限于ETCR2000C。
