1.1概述
DER2572 接地电阻测试仪适用于测量各种电机、电器、仪器仪表、家用电器等设备的保护接地端和可触及的金属壳体之间的电阻值。它具有测量准确，操作方便等优点。符合 GB4706.1《家用和类似用途电器的安全通用要求》和GB9706.1《医用电气设备安全通用要求》等国家标准中相关条款的试验要求所需的测试设备。
DER2572 接地电阻测试仪贯彻 Q/YXYZ3数字接地电阻测试仪企业标准。
1.2 规格和技术特性
1. 使用条件：
温 度：0℃～40℃
相对湿度：小于等于80％
供电电源：交流：220V，允差：±10％，50Hz
周围环境：无强烈电磁场干扰源，无大量灰尘和腐蚀性气体，通风良好。
2. 产品的特色：
①自动补偿测试线电阻和夹具接触电阻。
②测量值自动量程转换。
③具有过流和欠流指示及保护功能。
④记忆测试条件。
⑤被测值超过报警值时，仪器具有声光报警功能。
⑥可以单次或连续测试，适合生产线作业。
⑦前面板键入式软件校正。
⑧可选配计算机通讯接口。
⑨可选配控制接口。
3. 技术参数见表1
表 1
|
测量范围
（mΩ）
|
测试电流
（A）
|
25.0~30.0 |
1.0~150.0 |
10.0~25.0 |
1.0~199.9 |
4.0~10.0 |
1.0~500 |
基本误差 |
±（3％r+3d） |
|
测试电流
|
A |
4.0~30.0 |
基本误差 |
±（3％r+3d） |
测试电压（交流）(V) |
≤6 |
|
报警电阻
mΩ
|
分辨率 |
0.1 |
1.0~199.9 |
1 |
200~500 |
|
测试时间s
|
0~99±5％ |
注：0时为连续测试状态，即测试时间为无穷大 |
外形尺寸1×b×h |
380mm×320mm×145mm |
重量( Kg) |
9 |
|
注1：r-读数 d-个字。
注2：表中基本误差测试条件为温度23℃±5摄氏度，相对湿度小于等于80％。
|
1.3 面板结构和工作原理
1. 测试原理

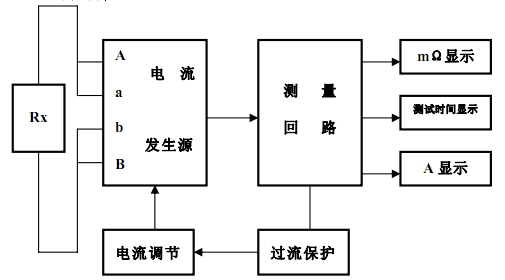

图 1 方框图
2. 仪器功能键布局

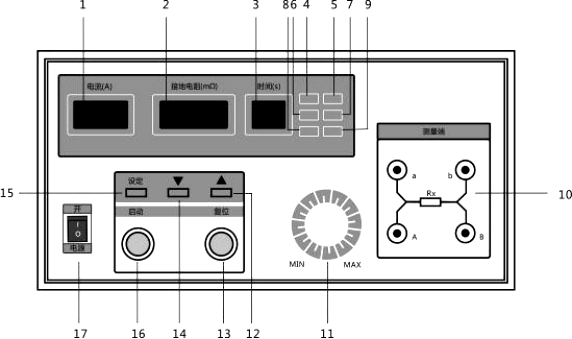

图 2 仪器面板
1- “电流”显示窗口 |
2 - “接地电阻”显示窗口 |
3 - “时间”显示窗口 |
4 - “测量”指示灯 |
5 - “合格”指示灯 |
6 - “补偿”状态指示灯 |
7 - “过流”状态指示灯 |
8 - “报警”指示灯 |
9 - “欠流”状态指示灯 |
10 - 测量端 |
11- “电流调节”旋钮 |
12 - “△”键（增加） |
13 - “复位”按钮 |
14- “▽”键（减少） |
15 - “设定”键 |
16 - “启动”按钮 |
17- “电源”开关 |
|

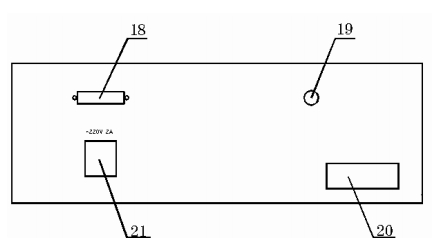

图 3 后板
18 - “通讯”接口 |
19- “线控”接口 |
20 - 铭牌 |
21 - “电源”插座（带保险丝） |
|
|
1.4 安全注意事项
1. 使用前务必详阅此使用说明书，并遵照指示步骤，依次操作。
2. 请勿使用非原厂提供之附件，以免发生危险。
3. 测试仪器必须良好接地。
4. 操作人员一定要熟悉该测试仪的操作程序方可使用。
5. 在整个测量过程中，不能随意调节其它按钮。
6. 测试完毕后，至复位状态，方可拆下接线。
7. 为保持仪器本身的散热效果及正常运转，请勿将狭缝或通风口堵塞。
8. 避免在下列环境中使用：
（1）避免放置阳光直射，雨淋或潮湿之处；
（2）请远离火源及高温、以防仪器温度过高；
（3）搬运或维修时，应先关机并将电源线拆掉。
第二章 操作使用方法
2.1 使用方法
1. 初始状态：
接通仪器工作电源，打开“电源”开关，仪器的电流、接地电阻、时间显示窗口显示都为0，此时仪器处于初始状态，并预热 5min。
2.功能键说明和设定：
3.报警接地电阻值设定：
按一下“设定”键，电流显示窗口显示“A---” ，接地电阻显示窗口显示上一次设定的接地电阻报警值，按“△”键（增加）或“▽”键（减少）来得到所需要的报警接地电阻值，再按一下“设定”键，即保存接地电阻报警值同时进入时间设定。
4. 时间设定：
当接地电阻报警值被保存同时，电流显示窗口显示“T---”，时间显示窗口显示上一次设定的测试时间，此时可按“△”键或“▽”键来得到所需测试时间，再按一下“设定”键，即保存时 间设定值同时进入测试电阻补偿值设定。
注：当设定值为0时，测试时间为∞即可连续测试。
5. 测试电阻补偿值设定:
当时间设定值被保存同时，电流显示窗口显示“P.---” ，电阻显示窗口显示上一次测试电阻补偿值，这时可按“△”键或“▽”键来得到所需补偿值，再按一下“设定”键，即保存测试电阻补偿值同时进入开路报警功能设定。
注1： 当测试电阻补偿值不为0时，“补偿”灯亮，测量时显示的接地电阻值，已自动减去设定的补偿值。该功能用于扣除测量线电阻和夹具的接触电阻引起的误差。
注2： 确认测试电阻补偿值的操作方法
仪器在初始状态下，将专用测量线的夹子对接，然后按动“启动”键。若是要旋动“电流调节”旋钮，使测试电流达到规定值。然后读出接地电阻显示窗口示值，即为测试电阻补偿值。在设定时，将它设为测试电阻补偿值即可。
6. 开路报警功能设定
当测试电阻补偿值测试电流值被保存同时，电流显示窗口显示“H---”，电阻显示窗口显示开路报警功能“ON”（采用报警）或“OFF”（取消报警）。按动“△”键或“▽”键可轮流切换，来得到所需状态，再按一下“设定”键，则仪器回到测量初始状态。
注：若只需对上述某一项进行设定，可按动“设定”键至电流显示窗口显示所需符号，以后步骤同该项后续操作方法。
7. 操作步骤

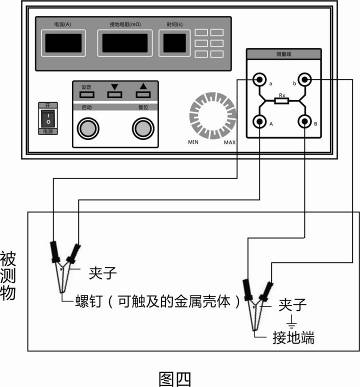

完成功能设定后，使仪器处于初始状态。 按图4正确接线。
将一副（二组）测试线，红线组中粗、细测量棒一端分别插入测试仪“A”、“a”测量端上（粗线对“A” ，细线对“a”） ；黑线组中粗、细测量棒一端分别插入测量仪“B”、“b”测量端上（粗线对“B”，细线对“b”），测量线另一端的夹子分别接被测设备保护可触及的金属壳体和接地端。 注：有的用户将电源线插头上接地端代替被测物接地端，这样给测量带来误差，会增加引线电阻引起的测量值。当大电流流过接地线，接地线会发热，所以所测量时间不宜过长。
8. 测试步骤 ：
单次测试
按一下“启动”按钮，“测量”指示灯亮。
调节面板上的“电流调节”旋钮，至所需测试电流值。此时时间窗口显示剩余测试时间。如被测物合格，测试时间一到，仪器会发出“嘟”一声后，且“合格”指示灯亮，电阻显示窗口示值即为被测物的接地电阻值；当测量电阻值大于报警设定值时，“报警”指示灯亮，待测试时间一到，仪器停止工作，并发出声报警，则判被测物为不合格品。然后按一下“复位”键，仪器退出测量状态，回到初始状态，“测量”指示灯灭。
连续测试
当时间显示窗口显示为“0”时，按一下“启动”按钮，就能连续对被测物进行测试，不必再按动“启动”按钮。测量中结果判断为实时显示值。
①在测试过程中，当接地电阻测量值超出测量范围时，接地电阻显示窗口显示“――――”，如果被测物上没有电流，则认为不构成回路，接地电阻值无穷大，仪器显示“――――”。
② 在测试过程中，当测试电流小于 1A 时， “欠流”指示灯亮，当测试电流大于 30A 时，仪器自动切断电流，停止测试，并且“过流”指示灯亮，接地电阻显示窗口显示“――――”。
