TAG-8000 无线高压核相器

TAG-8000 无线高压核相器

主要用于两条高压 线路并网或环网核相。也可以用于远程(远距离)核相,确定相序颜 色与相序名称是否一致。仪器采用无线传输技术,操作安全可靠,使用方便,同时仪器配置GPS模块,两台及以上仪器经匹配、 升级后可以用于远程核相。

参考标准:GB13398-2008,DL/T626-2005

  • 无线传输技术,操作安全可靠
  • 同时仪器配置GPS模块
  • 真人语音提示测量结果和操作步骤
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

本公司生产的无线高压核相器系列,主要应用于电力线路、变电所的相位校验和相序校验,主要功能包括验电、核相、测相序等。采用双重屏蔽及全新的数字电路,具有极强的抗干扰性,完全符合(EMC)标准要求,适应各种电磁场干扰场合。

将被测导线的高电压相位信号经过处理后直接发射出去,由手持机接收并进行相位比较,对核相后的结果定性,实时显示相位角度差和矢量图。

本系列采用无线传输技术,真正达到安全可靠、快速准确,不同电压等级(10V-500KV)均适用。在核对电网的结构时,对于三相连接的线路能够准确的识别不同导线的相对相位,在2个测量组件之间无任何电气上的连接,这样可使测量装置的应用非常灵活和安全。

产品别称:核相仪、核相装置、无线核相器、高压核相器、高压核相仪、语音核相器(仪)、无线核相仪、无线高压核相仪。

TAG-8000 无线高压核相器技术参数 Technical Parameter
所测电压10V-500kV
电源手持机:5号AA碱性电池2节(1.5V)
X和Y探测器:7号AA碱性电池3节(1.5V)
无线传输距离视距150米
同相相角偏移≤20°(阈值0-90°内,可自行设置)
异相相角偏移≤20°(阈值0-90°内,可自行设置)
显示精度定量测量≤5°
相位角分辨率
相序测量通过120°顺时针/240°逆时针来确定指示相序
显示正显液晶显示屏,阳光下可清晰显示
操作温度-35℃---+50℃
储存温度-40℃---+55℃
相对湿度≤95% RH 不结露
手持机0.31kg
X探测器0.16kg
Y探测器0.16kg

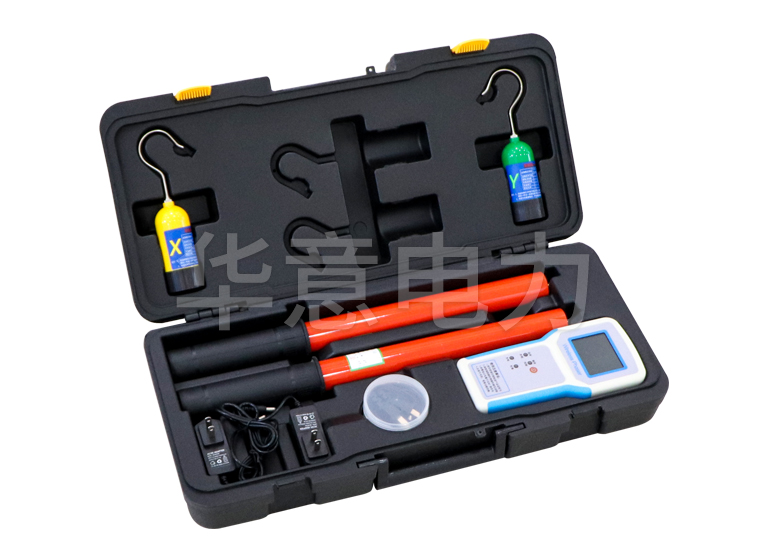

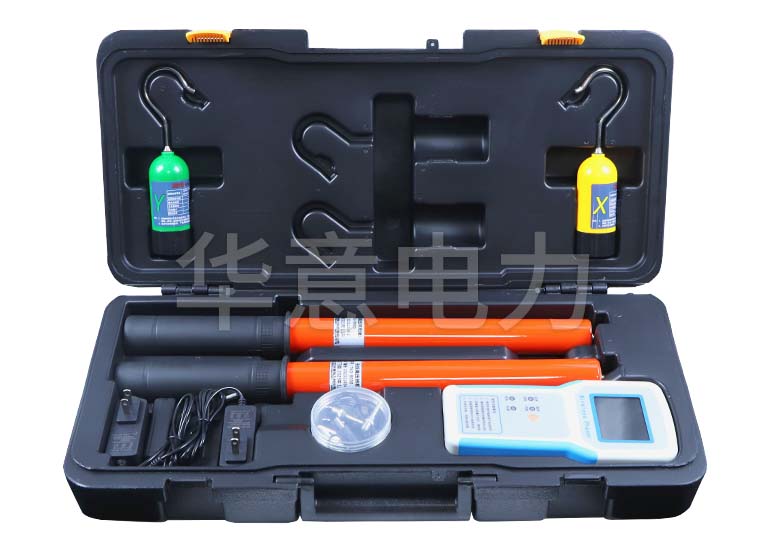

附件清单

序号
名称数量

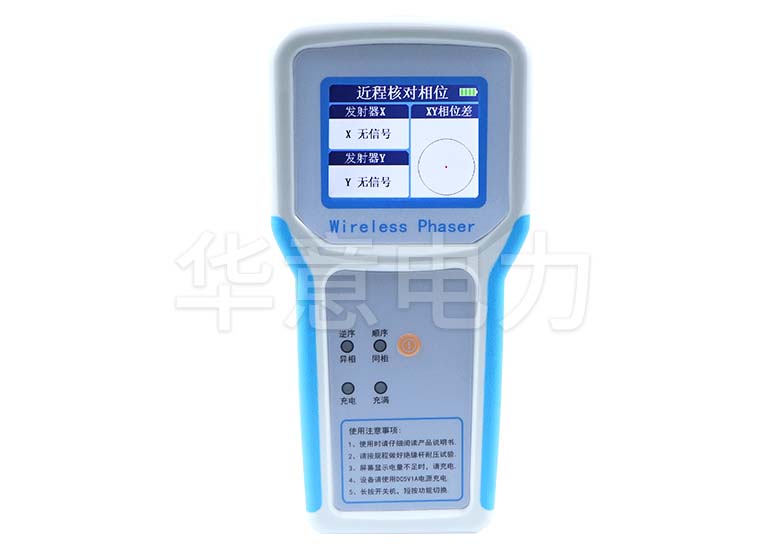

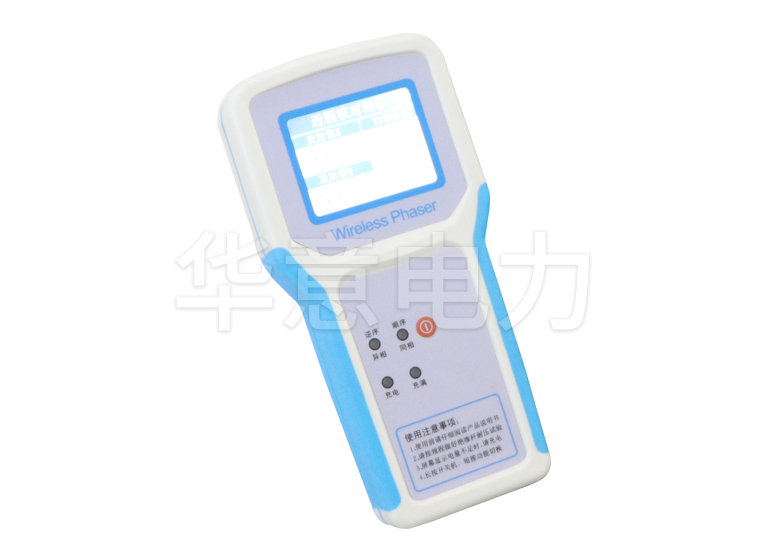

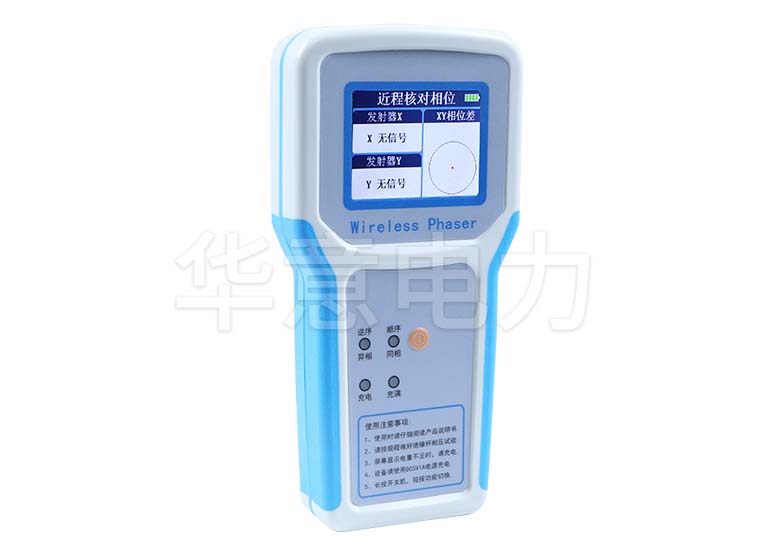

1手持终端1个
2

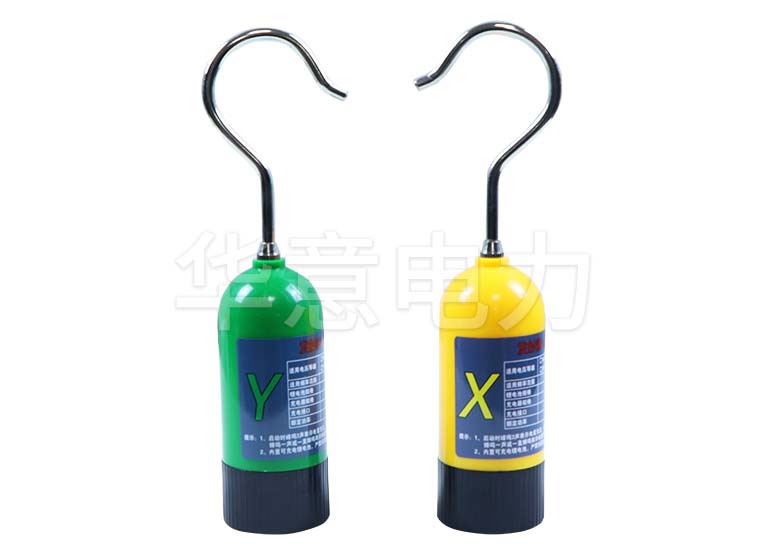

X探测器

1个
3Y探测器
1个

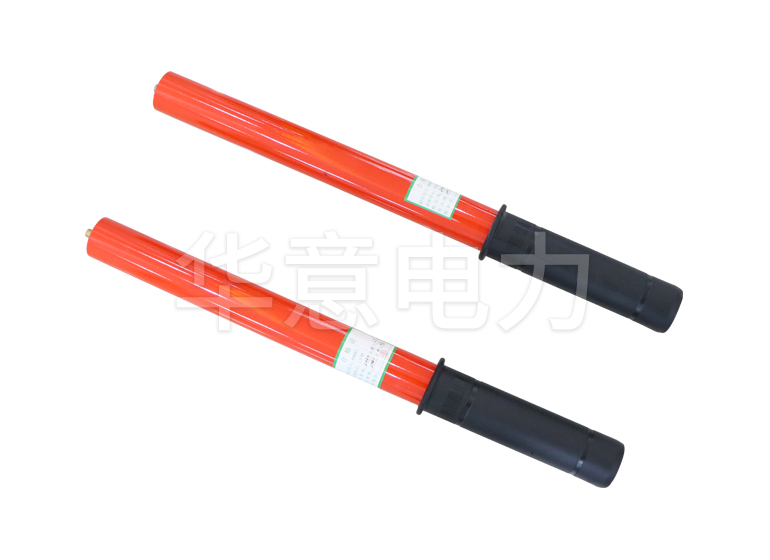

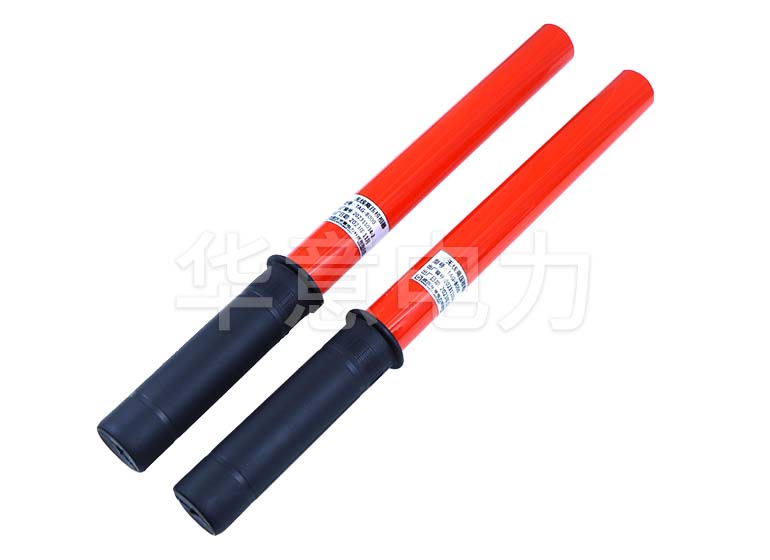

4绝缘杆2根
55号碱性电池2节
67号碱性电池6节

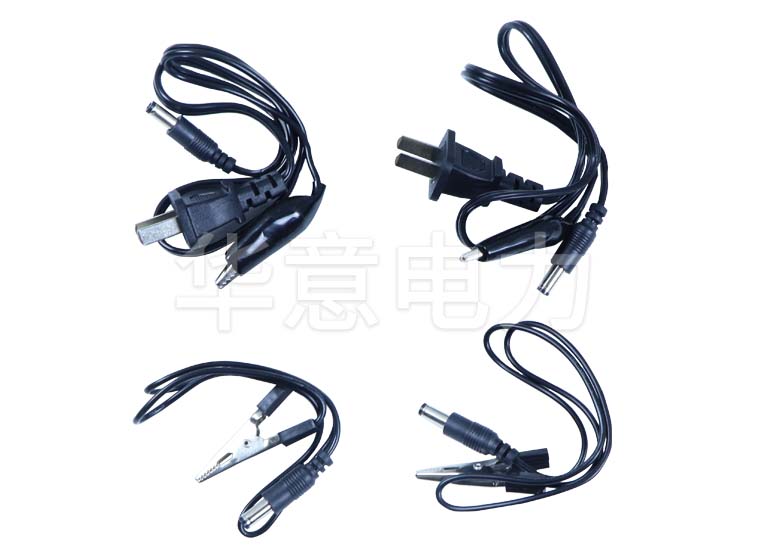

7尖头端子2个
8说明书1本
9检查报告1份
10合格证1张

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

TAG-8000 无线高压核相器特点优势Selection Reference

1、跨电压测量范围为0.22kV~220kV;

2、发射器和接收主机的最大传输视距约100米;

3、远程核相时两个GPS主机的距离为0.3公里~800公里;

4、真人语音提示测量结果和操作步骤;

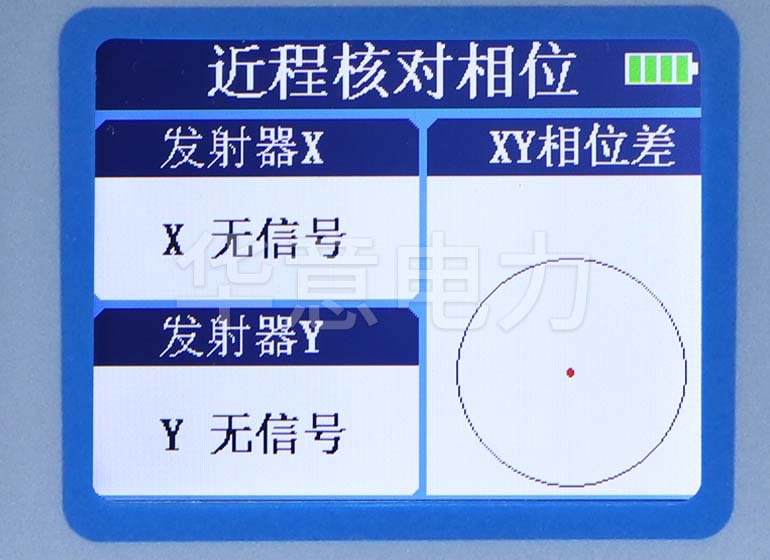

5、3.2英寸彩屏同时显示2条线路相位差、频率、矢量图和同异相结果,显示GPS卫星颗数,GPS授时状态和时间等信息;

6、连续1小时无操作自动关机;

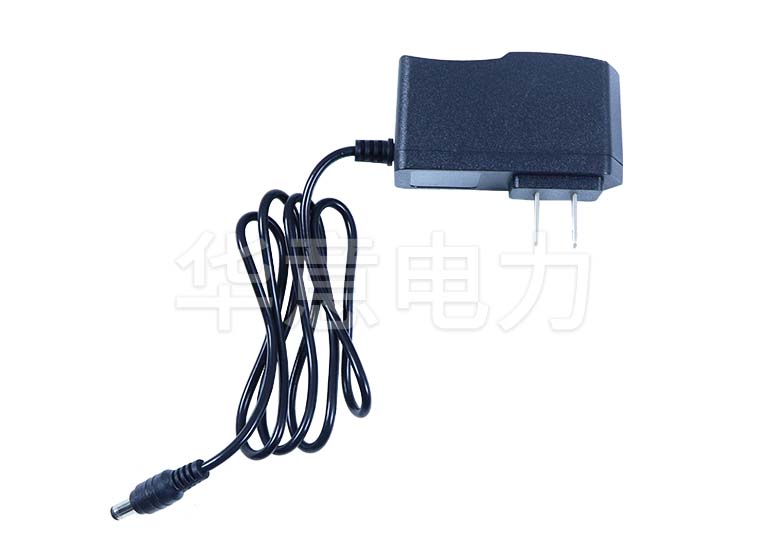

7、发射器和接收主机均内置可充电锂电池,配置5V充电器;

8、主机内置18650锂电池,电池容量为2500mAH。发射器内置14430锂电池,电池容量为450mAH;

TAG-8000 无线高压核相器产品视频Product Video

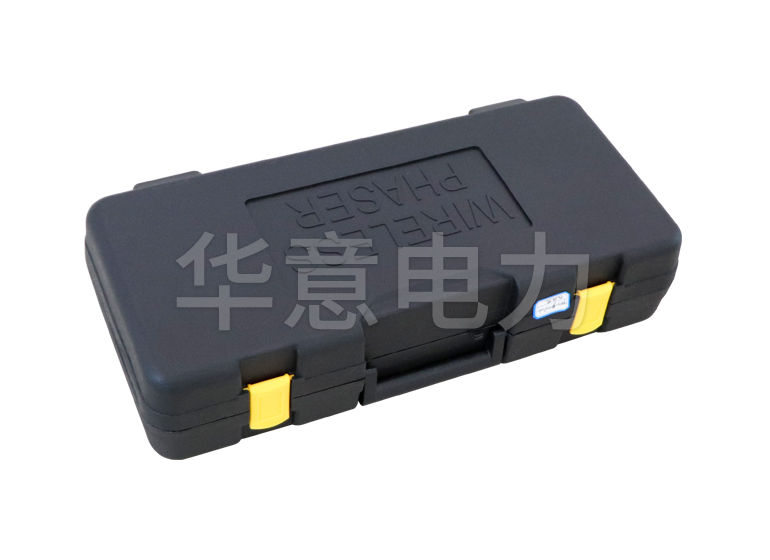

TAG-8000 无线高压核相器产品图集 Product Atlas
